技术摘要：
本发明提供一种通过手摇快速研磨佐料的厨房研磨罐，涉及日常生活技术领域。该通过手摇快速研磨佐料的厨房研磨罐，包括支撑架，所述支撑架的顶部活动连接有一号转轴，所述一号转轴的外侧固定连接有固定圈，所述二号齿轮的两端活动连接有旋转轴，所述旋转轴的底部固定连  全部
背景技术：
随着人们生活水平的不断提高，厨房用具也渐渐地变得多了起来，研磨罐就是其 中之一，一般研磨罐的作用是将一些佐料研磨成粉状物，在使用时更加的方便快捷，传统研 磨罐的构造很简单，就是一个导棍和一个瓷罐，用手将所要研磨的佐料不断的研磨。 可是当我们研磨的佐料比较多时，用手直接研磨就会特别的费时费力，而且在研 磨时我们只能不断的从上往下的挤压研磨达到研磨的目的，这样一来可能会造成研磨不均 匀的情况，周边的佐料都没有进行研磨到，给人们造成极大的困扰。 为解决上述问题，发明者提供了一种通过手摇快速研磨佐料的厨房研磨罐，通过 手动摇动手柄，让齿轮之间的配合，使导棍自己上下移动，再将瓷罐放在可旋转的底盘上， 通过旋转让佐料可以均匀分布，达到了省时省力以及研磨均匀的效果。
技术实现要素：

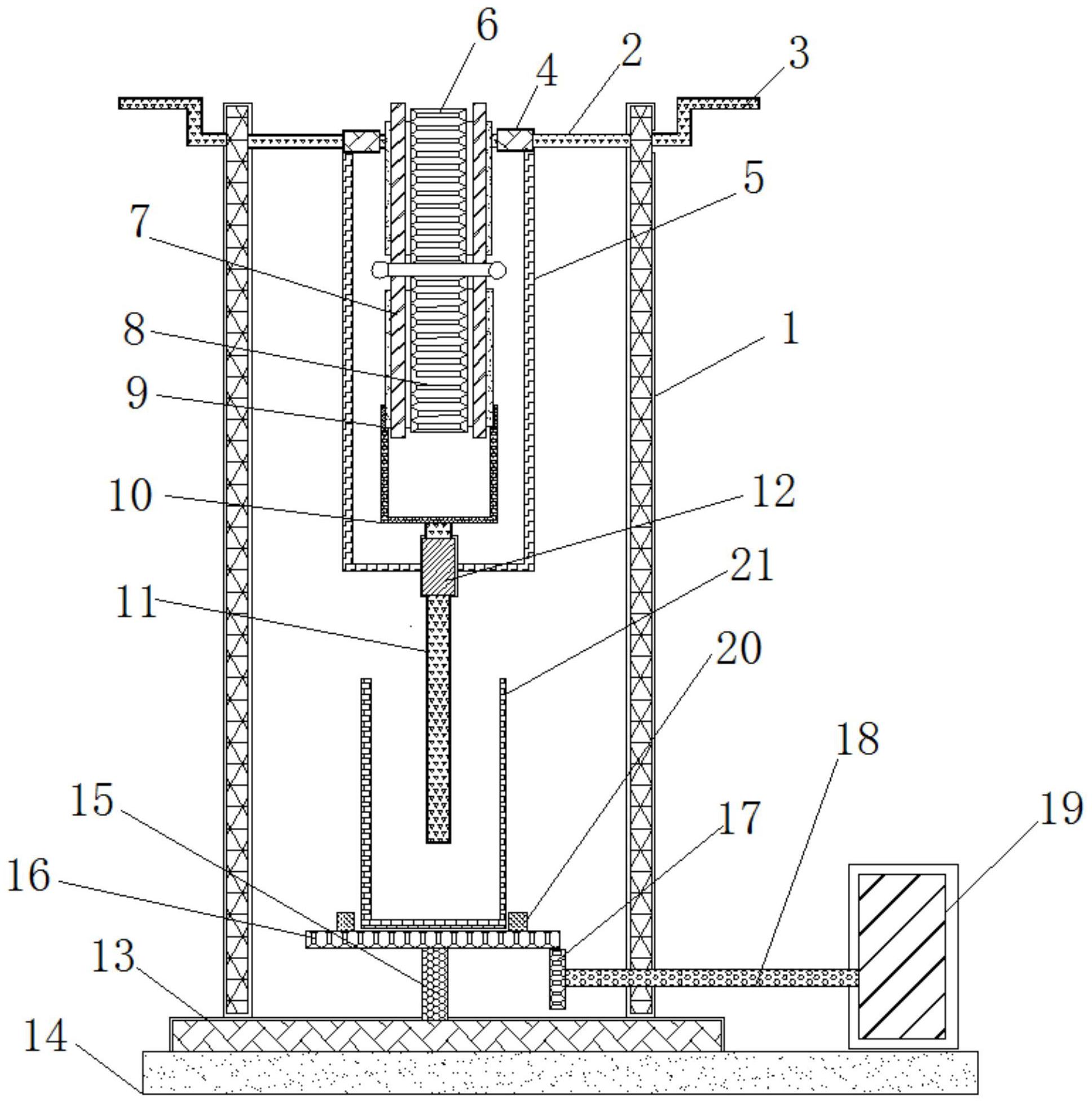

为实现以上目的，本发明通过以下技术方案予以实现：一种通过手摇快速研磨佐 料的厨房研磨罐，包括支撑架，所述支撑架的顶部活动连接有一号转轴，所述一号转轴的底 部固定有连接手柄，所述一号转轴的外侧固定连接有固定圈，所述固定圈的底部固定连有 接稳固架，所述一号转轴在远离手柄的一侧固定连接有一号齿轮，所述一号齿轮的外侧活 动连接保护罩，所述一号齿轮的底部啮合有二号齿轮，所述二号齿轮的两端活动连接有旋 转轴，所述旋转轴的底部固定连接有移动框，所述移动框的底部固定连接有伸缩杆，所述伸 缩杆的外侧活动连接有伸缩管，所述支撑架的底部固定连接有稳固盘，所述稳固盘的底部 固定连接有底座，所述稳固盘的顶部活动连接有二号转轴，所述二号转轴的顶部活动连接 有三号齿轮，所述三号齿轮的右侧底部啮合有四号齿轮，所述四号齿轮的右侧活动连接有 三号转轴，所述三号转轴在远离四号齿轮的一侧活动连接电机马达，所述三号齿轮的顶部 固定连接有定位块，四个所述定位块在相对应的一侧卡接有罐体。 优选的，所述支撑架的数量有两个，对称分布在稳固盘顶部的两端，所述支撑架在 靠近稳固架的一侧活动连接一号转轴，其远离旋转架的一侧活动连接手柄，当转动手柄时 一号转轴也会随之转动。 优选的，所述保护罩的数量有两个，所述一号齿轮与二号齿轮在保护罩的中间位 置，其面积小于保护罩的面积，可以保证一号齿轮与二号齿轮在运转的过程中不会触碰到 其他的结构，保护罩的存在也可以防止外物的飞入卡住一号齿轮与二号齿轮的运转。 优选的，所述移动框和稳固架在同一水平面上，移动框的底部高于稳固架底部，所 述稳固架的底部固定连接在伸缩管上，且在稳固架一直保持不动的状态，移动框在稳固架 的内部进行运转，当其运转到最低点时也不会与稳固架的底部发生碰撞。 3 CN 111543869 A 说　明　书 2/3 页 优选的，所述罐体的顶部与稳固架不接触，所述伸缩杆在运动到最底部时与罐体 的底部之间有间隙，保证伸缩杆在伸缩的过程中不会与罐体发生碰撞。 优选的，所述定位块的数量有四个，均匀分布在三号齿轮顶部的四周位置，每个定 位块之间间距保持相同，且大于罐体的底部直径，罐体可以很方便的卡在四个定位块中，同 时在旋转的时候位置不会发生偏移。 优选的，所述四号齿轮的直径小于二号转轴的高度，所以四号齿轮在旋转的过程 中不会触碰到稳固盘与其发生碰撞，所述三号转轴与支撑架不接触，保证三号转轴的正常 运转。 本发明提供了一种通过手摇快速研磨佐料的厨房研磨罐。具备以下有益效果： 1、该通过手摇快速研磨佐料的厨房研磨罐，通过旋转手柄，带动一号转轴进行运 转，一号转轴带动一号齿轮进行运转，再通过一号齿轮与二号齿轮的啮合，二号齿轮也会随 之转动，从而带动二号齿轮两端的移动框运转，达到了自动研磨的效果。 2、该手摇快速研磨佐料的厨房研磨罐，通过启动电机马达，三号转轴进行转动，三 号转轴带动四号齿轮进行旋转，再通过三号齿轮与四号齿轮的配合，三号齿轮开始转动，由 于罐体活动连接在三号齿轮的顶部，所以罐体可以进行转动，根据离心力的作用可以达到 均匀研磨的效果。 附图说明 图1为本发明整体结构主视图； 图2为本发明一号齿轮与二号齿轮转动示意图； 图3为本发明一号齿轮与二号齿轮转动的侧视图； 图4为本发明上三号齿轮与四号齿轮的俯视图； 图5为本发明三号齿轮与四号齿轮的主视图。 图中：1、支撑架；2、一号转轴；3、手柄；4、固定圈；5、稳固架；6、一号齿轮；7、保护 罩；8、二号齿轮；9、旋转轴；10、移动框；11、伸缩杆；12、伸缩管；13、稳固盘；14、底座；15、二 号转轴；16、三号齿轮；17、四号齿轮；18、三号转轴；19、电机马达；20、定位块；21、罐体。
