技术摘要：
本发明公开了一种胸外科组合护理装置，具体涉及胸外科护理床技术领域，包括固定床架，所述固定床架底部设置有支撑架，所述固定床架一端设置有床挡板，所述固定床架另一端设置有活动转运床机；所述活动转运床机构包括活动床架，所述活动床架设置于固定床架顶部，所述活  全部
背景技术：
胸外科在进行术后恢复治疗时，需要患者躺在护理床上进行康复护理，由于胸外 科患者体质薄弱，需要通过红外磁疗设备来辅助患处术后恢复，以往的手术康复护理床功 能单一，需要结合其他设备进行结合使用，胸外科病人经常需要进行恢复检查或者在病人 病情出现恶化需要抢救时，就需要对病人进行转移，但是很多护理设备都是单独，病人转移 时这些设备都不方便一起跟随转移，影响到病人的护理效果，进而影响病人的恢复，且病人 在胸外科术后需要家属的陪护，在晚上休息时，病人可以在病床上休息，当陪护家属没有很 好的休息场所，病人家属得不到休息，也会影响到陪护效果。
技术实现要素：

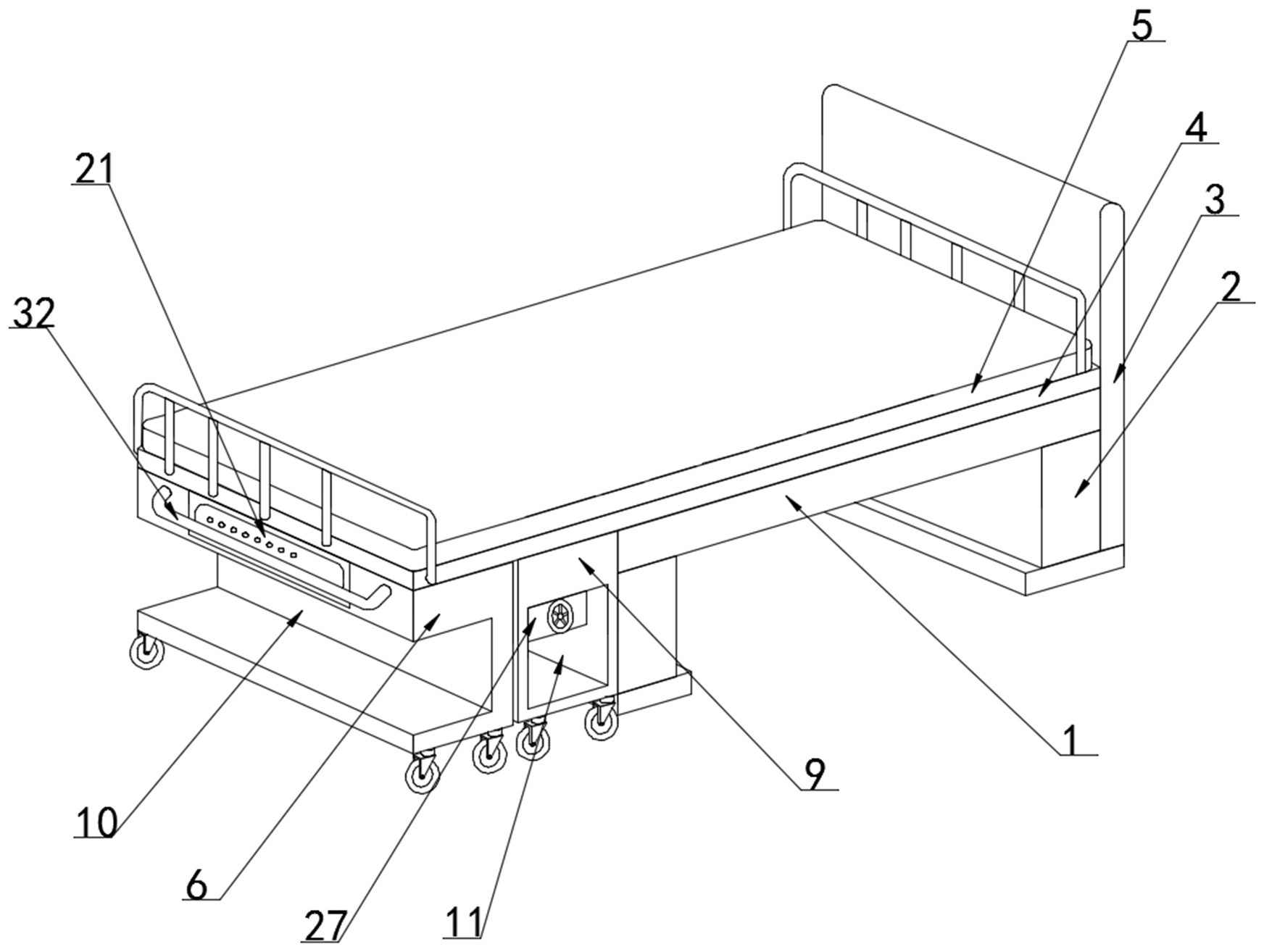

为了克服现有技术的上述缺陷，本发明的实施例提供一种胸外科组合护理装置， 通过固定床架和活动床架将病床分成两个部分，第一活动床柜和第二活动床柜支撑活动床 架，配合万向轮实现利用活动床架对胸外科病人进行转运，将病人需要用到的护理设备放 置到护理设备放置槽中或护理设备放置仓中，在对病人进行转移时，病人需要用到的护理 设备可以跟随病人一起被转移，方便病人的护理检查，或进行紧急抢救，以解决上述背景技 术中提出的问题。 为实现上述目的，本发明提供如下技术方案：一种胸外科组合护理装置，包括固定 床架，所述固定床架底部设置有支撑架，所述固定床架一端设置有床挡板，所述固定床架另 一端设置有活动转运床机； 所述活动转运床机构包括活动床架，所述活动床架设置于固定床架顶部，所述活动床 架顶部设置有床垫，所述活动床架一端设置有第一活动床柜，所述第一活动床柜一侧设置 有滑轨，所述固定床架顶端面设置有滑槽，所述滑轨底部设置有第二活动床柜，所述第一活 动床柜内部设置有护理设备放置槽，所述第二活动床柜内部设置有护理设备放置仓，所述 第一活动床柜和第二活动床柜底部均设置有万向轮； 所述第二活动床柜顶部设置有凹槽，所述第一活动床柜顶部设置有控制机箱，所述固 定床架另一端内部设置有连接卡腔，所述控制机箱内部设置有连接腔，所述连接腔内部两 侧均设置有转动连接杆，所述转动连接杆顶端设置有卡块，所述连接卡腔内部两侧均设置 有卡槽，所述连接腔内部设置有电动推杆，所述电动推杆输出端与卡块之间设置有连接杆， 所述控制机箱一端设置有PLC控制器； 所述凹槽两侧均设置有活动槽，所述活动槽内部设置有活动杆，所述活动杆顶端设置 有卡扣，所述卡扣底部设置有弹簧，所述活动床架另一端底端面设置有卡扣槽，所述护理设 备放置仓顶部两端设置有固定板，两个所述固定板之间设置有转动轴，所述转动轴两端均 4 CN 111588564 A 说　明　书 2/6 页 设置有齿轮。 在一个优选地实施方式中，所述滑轨和滑槽数量均设置为两个，且滑轨与滑槽活 动连接，所述滑轨一端设置有滚轮，所述滑轨一端与活动床架底部固定连接。 在一个优选地实施方式中，所述第一活动床柜与活动床架固定连接，所述第二活 动床柜与滑轨滑动连接，所述护理设备放置槽一侧与第一活动床柜外侧相连通，所述护理 设备放置仓两端均与第二活动床柜外侧相连通。 在一个优选地实施方式中，所述固定床架另一端和第二活动床柜一侧均镶嵌设置 有磁铁，两个所述磁铁磁极为不同设置。 在一个优选地实施方式中，所述控制机箱与凹槽相匹配，所述连接卡腔与连接腔 水平共线设置，两个所述转动连接杆均为倾斜设置，且一端与连接腔内壁铰接。 在一个优选地实施方式中，所述卡块与卡槽匹配卡接，所述电动推杆输出端和卡 块均与连接杆铰接，所述PLC控制器与电动推杆电性连接。 在一个优选地实施方式中，所述PLC控制器表面设置有操作按钮，所述第一活动床 柜一侧设置有保护杆，所述保护杆形状设置为U形，且两端均与第一活动床柜固定连接，所 述保护杆与PLC控制器水平共线设置。 在一个优选地实施方式中，所述卡扣与卡扣槽相匹配，所述弹簧与活动杆套接，所 述卡扣一侧为弧面设置。 在一个优选地实施方式中，所述活动杆底端贯穿设备放置顶部，且活动杆底端一 侧设置有齿槽，所述齿槽与齿轮啮合，所述转动轴一端设置有转动旋钮。 在一个优选地实施方式中，所述床垫包括依次铰接的前段垫、中段垫、后段垫，所 述前段垫、中段垫和后段垫的下方的左右两侧分别设置有凹槽，每一所述凹槽内转动连接 有一支撑架，所述支撑架的下方设置有一卡接块，所述活动床架的上端面设置有供卡接块 卡接的卡槽，所述卡接块与卡槽相适配；所述前段垫的长度是中段垫长度的3倍，所述后段 垫的长度是中段垫长度的2倍。 本发明的技术效果和优点： 1、本发明通过设置，固定床架和活动床架，实现将病床分成两个部分，第一活动床柜和 第二活动床柜支撑活动床架，配合万向轮实现利用活动床架对胸外科病人进行转运，将病 人需要用到的护理设备放置到护理设备放置槽中或护理设备放置仓中，在对病人进行转移 时，病人需要用到的护理设备可以跟随病人一起被转移，方便病人的护理检查，或进行紧急 抢救，由于病床被分成了两部分，在固定床架和活动床架分离状态时，需要护理的病人在活 动床架上休息，病人的陪护家属可以在固定床架上休息，提高装置实用性； 2、本发明通过设置控制机箱，在活动床架与固定床架组合时，推动活动床架，滑轨插入 到滑槽，并在滑槽中滑动，引导活动床架与固定床架结合，提高装置的组合稳定性，利用电 动推杆推动连接杆，利用连接杆推动转动连接杆转动，带动卡块与卡槽卡接，实现第一活动 床柜与固定床架的固定连接，其中控制机箱穿过第二活动床柜顶部的凹槽，固定床架抵住 第二活动床柜，活动床架运动时，第一活动床柜与第二活动床柜之间的距离逐渐缩短，实现 第二活动床柜夹在第一活动床柜与固定床架之间，组合方式简单，组合效率快，对病人的影 响降低到最小，避免影响病人的休息； 3、本发明通过设置第二活动床柜，在转移病人时，拉动第一活动床柜，带动活动床架离 5 CN 111588564 A 说　明　书 3/6 页 开固定床架，由于第二活动床柜利用磁铁与固定床架吸附连接，所以第一活动床柜与第二 活动床柜之间的距离逐渐增加，在滑轨完全抽出滑槽后，活动床架底端面的卡扣槽与卡扣 结合，即第二活动床柜与活动床架远离第一活动床柜的一端连接，实现第一活动床柜和第 二活动床柜支撑活动床架，方便对躺在活动床架上的病人进行转移，方便活动床架与固定 床架之间的结合解除，方便病人的转移。 附图说明 图1为本发明的整体示意图。 图2为本发明固定床架的整体示意图。 图3为本发明活动床架独立使用状态的整体示意图。 图4为本发明的整体剖视示意图。 图5为本发明固定床架和第二活动床柜的俯视剖面示意图。 图6为本发明第二活动床柜的整体示意图。 图7为本发明图6的A部示意图。 图8为本发明第二活动床柜的侧视剖视示意图。 图9为本发明中床垫的背面的结构示意图。 图10为本发明中床垫用于患者半卧位时的结构示意图。 附图标记为：1固定床架、2支撑架、3床挡板、4活动床架、5床垫、6第一活动床柜、7 滑轨、8滑槽、9第二活动床柜、10护理设备放置槽、11护理设备放置仓、12凹槽、13控制机箱、 14连接卡腔、15连接腔、16转动连接杆、17卡块、18卡槽、19电动推杆、20连接杆、21  PLC控制 器、22活动槽、23活动杆、24卡扣、25弹簧、26卡扣槽、27固定板、28转动轴、29齿轮、30滚轮、 31磁铁、32保护杆、51前段垫、52中段垫、53后段垫54、凹槽、55支撑架、56卡接块。
