技术摘要：
本发明公开一种加热不燃烧卷烟滤棒，其包括：支撑降温段(2)和过滤段(3)，支撑降温段(2)和过滤段(3)经成形纸(5)包裹形成滤棒；支撑降温段(2)包括管壁(21)和管腔(22)，管腔(22)内具有支撑件(23)，支撑件(23)从支撑降温段(2)一端向另一端沿轴向延伸部分长度，将支撑降温段  全部
背景技术：
随着消费者对于健康问题的重视及对卷烟产品个性化体验的需求提升，烟草行业 不断响应消费者的需求升级，开发出各种具有降焦减害的烟支。其中，加热不燃烧型卷烟由 于其卷烟加热方式不同于传统卷烟制品，使其能够在满足消费者对于卷烟产品的感官需求 的同时提供更加健康的抽吸体验。 现有加热不燃烧卷烟滤棒主要包括支撑段、降温段和滤嘴段，其中支撑段不仅对 烟支起到支撑的作用，更主要的是汇聚烟气并协助降温段对烟气降温，而降温段的主要目 的在于对烟气降温。现有技术的支撑段多为纸管，其支撑力强，但是烟气降温效果一般，而 降低降温段多为聚拢的聚乳酸膜，其为相变材料，在抽吸几口后，聚乳酸膜这种形式容易缩 塌并堵住气流通道，吸阻大幅度升高，影响抽吸体验，且单纯聚乳酸膜降温段对烟气的降温 效果仍然不佳。另外，加热不燃烧卷烟滤棒一般需要至少三元复合才能满足降温、保证发烟 量及过滤烟气的效果，此种结构复杂、复合效率低。 因此，开发一种支撑力强、不易缩塌，且降温效果好的支撑降温段，将三元复合滤 嘴变为二元复合滤嘴，且能满足降温、保证发烟量及过滤烟气的效果是人们所希望的。 为了解决以上问题，提出本发明。
技术实现要素：

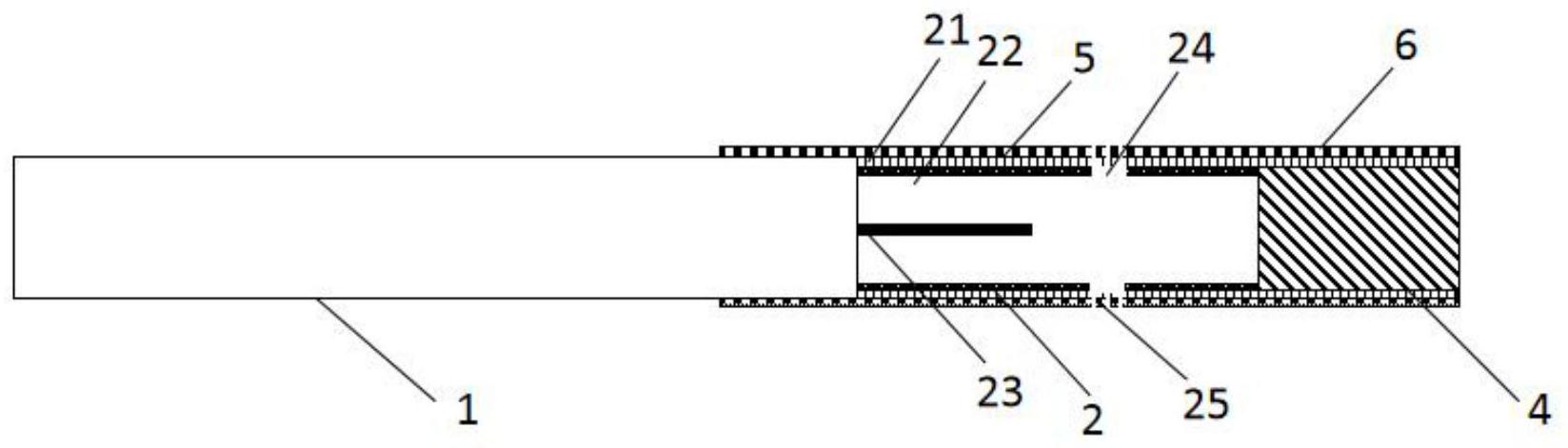

本发明第一方面提供一种加热不燃烧卷烟滤棒，其包括：支撑降温段2和过滤段3， 所述支撑降温段2和过滤段3经成形纸5包裹形成所述滤棒； 所述支撑降温段2包括管壁21和管腔22，所述管腔22内具有支撑件23，所述支撑件 23从所述支撑降温段2一端向另一端沿轴向延伸部分长度，将所述支撑降温段2分为管腔22 内具有支撑件23的第一部分和管腔22内不具有支撑件23的第二部分。 优选地，所述支撑降温段2的管壁21上具有通风窗24，所述通风窗24位于所述支撑 降温段2的第二部分。 优选地，所述支撑件22的横截面积为三角形、“十”字形或“Y”形等支撑性能良好的 结构。 优选地，所述通风窗24靠近所述支撑件23边缘与所述支撑件23靠近所述通风窗24 边缘之间的轴向距离为0.5-5mm。 本发明第二方面提供一种包含所述加热不燃烧卷烟滤棒的烟支，其还包括：发烟 芯材段1；所述发烟芯材段1和所述滤棒通过接装纸6接装。 优选地，所述成形纸5和所述接装纸6包裹所述支撑降温段2的区域具有通风孔25， 所述通风孔24的面积小于所述通风窗24的面积，且所述通风孔25与所述通风窗24至少部分 3 CN 111567866 A 说　明　书 2/4 页 重合。 优选地，所述通风窗24沿烟支轴向延伸的长度为1-2mm。 优选地，所述通风窗24包括一个或多个窗格241，所述窗格241为长方形、正方形或 圆形。 优选地，所述支撑降温段2的管壁21和支撑件23均为高分子材料，经高分子材料挤 压成型制备。 优选地，所述高分子材料选自醋酸纤维、聚乳酸、聚乙烯、聚丙烯或聚对苯二甲酸 乙二醇酯中的一种或几种。 相对于现有技术，本发明具有以下有益效果： 1、本发明支撑降温段2分为两个部分，第一部分的管腔22内具有支撑件23、第二部 分的管腔22内不具有支撑件23，其中，第一部分由于支撑件23的存在，可以起到支撑烟支的 作用，且当发烟芯材产生的烟气经过第一部分时，烟气被支撑件23分成多股，增大了烟气与 支撑件23的接触面积，进一步可提高烟气的降温效果。第二部分管壁21上具有通风窗24，可 以引入空气，增加通风量，有效降低烟气温度，此外，将通风窗24设在第二部分的优势在于， 可以提高第一部分管壁21材料和支撑件23材料的利用率，也就是说，本发明支撑降温段2在 于最大程度的利用自身的降温效果，再辅助空气的降温效果，避免直接在第一部分引入空 气导致的空气通风量大，虽然也可以降低烟气温度，但是烟气浓度低，且夹杂这大量空气， 抽吸感觉差。本发明支撑降温段2结构可让烟气和空气充分混合，提高降温材料的降温效 率，起到有效降低烟气温度的作用。 2、本发明支撑降温段2的管壁21和支撑件23均为高分子材料，经高分子材料挤压 成型制备，该结构可在加工模具上实现，生产效率高成本低。另外，本发明二元复合滤棒就 能达到现有三元复合滤棒同样的降温效果，甚至还优于现有三元复合滤棒，本发明能提供 更好的抽吸体验并加快加热不燃烧卷烟生产效率。 3、本发明通风窗24的面积大于通风孔25，进入支撑降温段2内部的空气更容易扩 散，与烟气的接触面积更大，从而更好的和烟气混合，避免了吸入消费者口中的烟气量虽然 增加了，但是烟气浓度低，烟气中明显掺杂大量空气，吸烟品质严重下降的问题。 4、本发明的通风窗24和通风孔25都是在烟支卷制前预先形成的，所述通风窗24和 通风孔25的位置和形状不受限制。同时对卷制之前的支撑降温段2开窗、成形纸5和接装纸6 打孔的难度明显小于对卷制成烟支后对支撑降温段2、成型纸5和接装纸6在线打孔，该方法 在工业化生产过程中更容易实现，更高效。 附图说明 图1为本发明实施例1加热不燃烧卷烟烟支的结构示意图； 图2为本发明实施例1支撑降温段2第一部分的横截面图； 图3为本发明另外实施情况的支撑降温段2第一部分的横截面图； 图4为本发明另外实施情况的支撑降温段2第一部分的横截面图； 图5为本发明实施例1支撑降温段2具有通风窗24部分的展开平面图； 图6为本发明另外实施情况的支撑降温段2具有通风窗24部分的展开平面图； 图7为本发明另外实施情况的支撑降温段2具有通风窗24部分的展开平面图； 4 CN 111567866 A 说　明　书 3/4 页 图8为本发明对比例加热不燃烧卷烟烟支的结构示意图； 附图标记在附图说明中的名称：1-发烟芯材段，2-支撑降温段，3-降温段，4-过滤 段，5-成形纸，6-接装纸，21-管壁，22-管腔，23-支撑件，24-通风窗，25-通风孔，241-窗格。
