技术摘要：
本发明提供了一种岩棉夹芯板生产表面覆膜工艺，由驱动装置、限位装置和覆膜装置配合完成岩棉夹芯板生产表面的覆膜；本发明可以解决现有的岩棉夹心板在覆膜的过程中主要存在的a：岩棉夹心板表面覆的膜与岩棉夹芯板外表壁之间存在大量气泡；影响岩棉夹心板后期的使用效果  全部
背景技术：
岩棉夹芯板是一种以岩棉为原料制成的夹心板。岩棉夹芯板充分发挥了岩棉芯材 的独特性能，在防火，保温隔热，吸音隔声等方面有着显著的功效；虽然岩棉夹芯板的缺点 是强度不够强，但适用于钢结构厂房、简易活动房的屋面、墙体、空气洁净室的吊顶与隔断 等地点。 岩棉夹芯板在生产制造的过程中其表面需要覆膜处理，目的是防止板材在搬运的 过程中其表面刮花造成板材最外层产生磨损在使用的过程中渗水、隔音性能下降等影响板 材的后期安装使用效果；但是现有的岩棉夹心板在覆膜的过程中主要存在以下问题： a：岩棉夹心板表面覆的膜与岩棉夹芯板外表壁之间存在大量气泡；影响岩棉夹心 板后期的使用效果；b：膜覆在岩棉夹心板的外壁时候由于覆膜力度不够，导致膜无法完全 贴合板材外壁，并且不完全贴合的膜覆在板材外表面的时候容易发生皱褶，极易导致膜破 损从而影响板材的保温隔热阻水等效果。 所以为了提高岩棉夹芯板表面的覆膜质量；本发明提供了一种岩棉夹芯板生产表 面覆膜工艺。
技术实现要素：

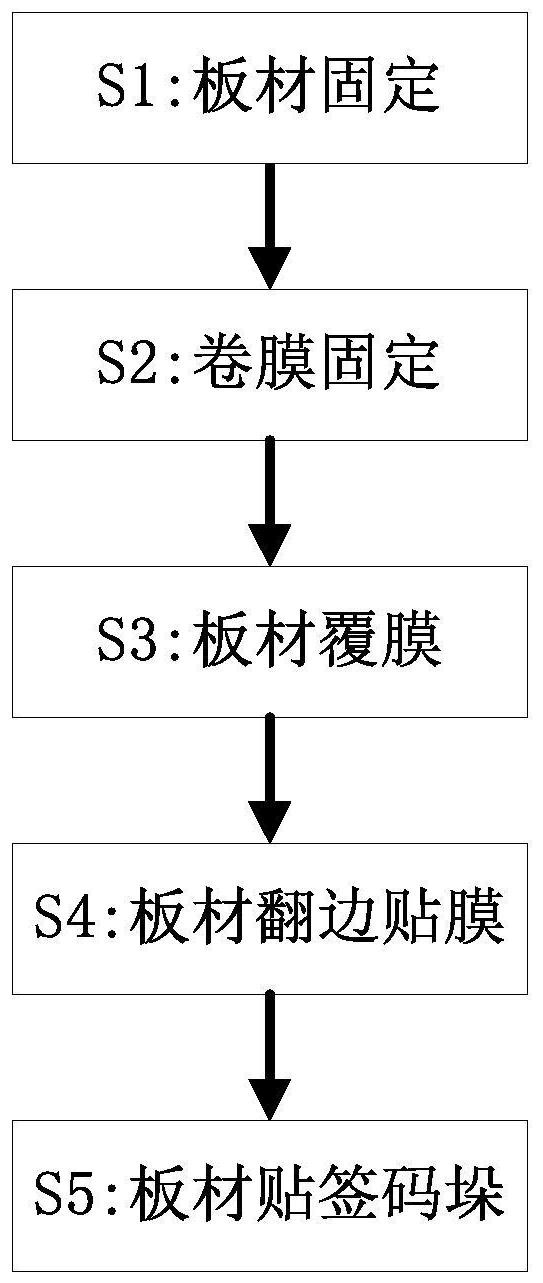

为了实现上述目的，本发明采用以下技术方案，一种岩棉夹芯板生产表面覆膜工 艺，具体的岩棉夹芯板生产表面覆膜工艺如下： S1、板材固定：通过吸盘将板材吊运至驱动装置上端；并通过驱动装置工作带动板 材运动使得板材的一端与限位装置进行贴合；保证板材位置水平； S2、卷膜固定：将成卷的膜两端插入固定单元内部进行固定；并且将卷膜的一端拉 出穿过限位柱并贴在板材的上端面； S3、板材覆膜：通过升降气缸调节按压单元的位置使得按压单元对板材上端覆的 膜进行抵触贴合，随后通过电动滑块带动固定单元移动使得上端的卷膜放卷并通过按压单 元的作用使得卷膜与板材贴合； S4、板材翻边贴膜：板材的上端覆膜完成后，割断卷膜，并通过吸盘再次吊运板材 翻转放置在驱动装置上并通过限位装置对得板材的一端进行贴合限位；重复将将卷膜的一 端贴在板材的上端面并重复S3步骤； S5、板材贴签码垛：板材覆膜完成后；通过吸盘取出板材，并且贴签码垛； 上述岩棉夹芯板生产表面覆膜工艺S1-S5步骤中的岩棉夹芯板生产表面覆膜需要 由驱动装置、限位装置和覆膜装置配合完成；其中： 驱动装置的上端左侧位置安装有限位装置，位于驱动装置的上端通过滑动配合方 4 CN 111572012 A 说　明　书 2/4 页 式安装有覆膜装置； 所述的覆膜装置包括电动滑块、升降气缸、U型架、固定单元、限位柱和按压单元； 所述的电动滑块通过滑动配合方式对称设置在底板的上端面，位于电动滑块的上端面对称 安装有升降气缸，所述的U型架连接在升降气缸的顶端，位于U型架的内壁自左往右依次设 置有固定单元、限位柱和按压单元，所述的限位柱与U型架之间通过活动连接方式相连接； 所述的限位柱内部设置有矩形的通孔；通过电动滑块带动U型架运动使得固定单元上端的 卷膜进行放卷并且在按压单元的作用下将膜贴合在岩棉夹心板的外表面。 所述的按压单元包括辅助套杆、执行杆、内固定杆、按压弹簧、辅助块和按压辊；所 述的辅助套杆对称设置在U型架的内壁，所述辅助套杆的内部为腔体结构，且辅助套杆的内 部设置有内固定杆，位于内固定杆的外壁套设有按压弹簧，辅助套杆的内部通过滑动配合 方式安装有执行杆，且执行杆与内固定杆之间通过活动方式相配合；执行杆的下端安装有 辅助块，所述的按压辊的两端轴头分别通过轴承与相对的辅助块相连接；通过按压弹簧的 作用顶伸执行杆使得下端的按压辊与待贴的膜进行拉紧使得膜紧密的贴合在岩棉夹心板 的外壁；且在拉动卷膜将膜贴合在岩棉夹芯板外壁的过程中保持膜的拉紧防止贴在岩棉夹 心板外壁的膜皱褶；且通过按压辊的作用可以排除膜与岩棉夹心板外壁之间的气泡，保证 贴膜的质量。 优选的；所述的驱动装置包括底板、活动辊、驱动盘、驱动电机和传动带；所述的底 板为U型结构，位于底板的上端内壁通过轴承均匀设置有活动辊，位于活动辊的下端轴头外 壁安装有驱动盘，所述的驱动电机通过电机座安装在底板的右侧外壁，且驱动电机的输出 轴安装有驱动盘，所述的驱动盘之间通过传动带相连接；通过驱动装置控制了岩棉夹心板 的水平移动。 优选的；所述的限位装置包括限位架、执行气缸、活动杆、限位块和限位弹簧；所述 的限位架对称设置在底板的外壁，位于限位架的内壁安装有执行气缸，执行气缸的顶端与 活动杆的一端相连接，所述的活动杆通过滑动配合方式安装在底板上，位于底板内部的活 动杆外壁套设有限位弹簧，所述的底板内部的活动杆的一端安装有限位块，所述的限位块 为矩形结构，且限位块的外壁套有橡胶套；当将岩棉夹心板的一端推入与限位块贴合时，保 持了岩棉夹心板的水平，进而在贴膜的过程中保持了膜的齐整不会偏斜。 优选的；所述的固定单元包括固定套、固定柱、限位环和固定弹簧，所述的固定套 通过轴承安装在U型架的内壁，位于固定套内设置有固定弹簧，所述的固定柱通过滑动配合 方式安装在固定套内，位于固定柱的外壁设置有限位环；将卷膜的两端分别插入固定柱外 壁通过固定弹簧的作用保持卷膜被夹紧固定，且当贴膜的过程中通过带动卷膜移动使得卷 膜放卷贴合在岩棉夹心板外壁。 优选的；所述的按压辊外壁套有橡胶套；将按压辊外壁套有橡胶套促进了按压辊 将膜紧密的贴敷在岩棉夹芯板的外壁，防止膜贴在岩棉夹心板的过程中发生破损。 优选的；限位柱的矩形通孔内壁通过活动连接方式均匀设置有滚柱；通过在限位 柱的矩形通孔内壁通过活动连接方式均匀设置有滚柱促进了卷膜的运动，且对卷膜具有一 定的拉直作用；促进卷膜外壁的平整。 本发明的有益效果在于： 一、本发明通过按压弹簧的作用顶伸执行杆使得下端的按压辊与待贴的膜进行拉 5 CN 111572012 A 说　明　书 3/4 页 紧使得膜紧密的贴合在岩棉夹心板的外壁；且在拉动卷膜将膜贴合在岩棉夹芯板外壁的过 程中保持膜的拉紧防止贴在岩棉夹心板外壁的膜皱褶；且通过按压辊的作用可以排除膜与 岩棉夹心板外壁之间的气泡，保证贴膜的质量； 二、本发明通过在限位柱的矩形通孔内壁通过活动连接方式均匀设置有滚柱促进 了卷膜的运动，且对卷膜具有一定的拉直作用；促进卷膜外壁的平整。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明岩棉夹芯板生产表面的覆膜工艺流程图； 图2是本发明驱动装置、限位装置和覆膜装置之间的俯视图； 图3是本发明图2中的A-A向剖视图； 图4是本发明覆膜装置的剖视图。
