技术摘要：
本发明提供了一种显示屏、显示屏的制备方法及显示装置，其中显示屏包括：第一电极层；钙钛矿材料层，设置在第一电极层上；第二电极层，设置在钙钛矿材料层上。本发明的技术方案利用钙钛矿材料层替换现有技术中的有机发光层，可以解决现有技术中有机发光层对水氧较为敏  全部
背景技术：
目前OLED产品的一般制备方法为：在玻璃支撑层上设置衬底，例如玻璃衬底或者 柔性衬底，然后在衬底上进行OLED蒸镀制程蒸镀有机发光器件各膜层，最后采用UV或者 Frit或者薄膜封装等封装的方式进行封装。但是目前OLED显示屏中的有机发光层对水氧较 为敏感，OLED显示屏的器件寿命及可靠性收到严重考验。
技术实现要素：

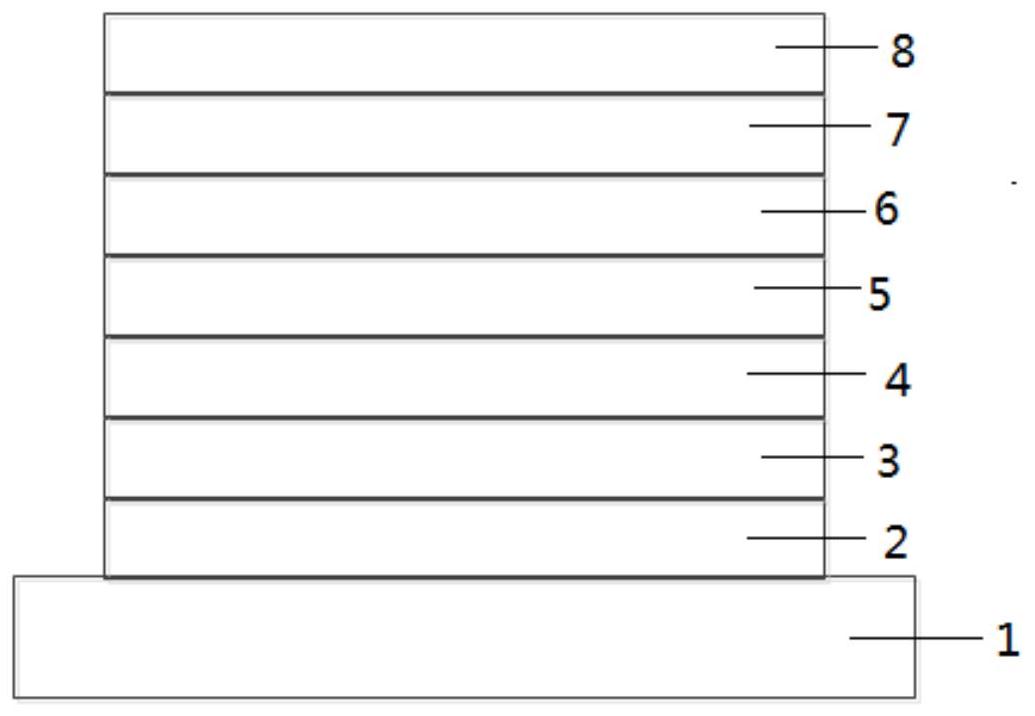

因此，本发明要解决的技术问题在于克服现有技术中显示屏的有机发光层对水氧 较为敏感的问题，从而提供一种显示屏。 根据第一方面，本发明实施例提供的显示屏包括：第一电极层；钙钛矿材料层，设 置在所述第一电极层上；第二电极层，设置在所述钙钛矿材料层上。 结合第一方面，在第一方面第一实施方式中，显示屏还包括：支撑层，设置在所述 第一电极层的下方；封装层，所述封装层设置在所述第二电极层的上方。 结合第一方面，在第一方面第二实施方式中，所述钙钛矿材料层中的钙钛矿材料 选用以下中的一种或几种：MAPbBr3、MAPbI3、FA  PbI3、MAPb1-xSnxI3、MASnI3、TiO2。 结合第一方面，在第一方面第三实施方式中，所述第一电极层为阳极层，所述第二 电极层为阴极层。 结合第一方面第二实施方式，在第一方面第四实施方式中，所述阳极层包括阳极 材料层和阳极功能层；和/或，所述阴极层包括阴极材料层和阴极功能层。 结合第一方面第三实施方式，在第一方面第五实施方式中，所述阳极材料层中的 阳极材料为金属材料；和/或，所述阴极材料层中的阴极材料为合金。 结合第一方面第三实施方式，在第一方面第六实施方式中，所述阳极功能层包括 空穴注入层和空穴传输层；所述阴极功能层为电子注入传输层；或，所述阴极功能层包括电 子注入层和电子传输层。 结合第一方面、第一方面第一实施方式至第一方面第六实施方式，在第一方面第 七实施方式中，在所述第一电极层和所述第二电极层上分别设有至少两个电极接口。 本发明要解决的技术问题在于克服现有技术中显示屏的有机发光层对水氧较为 敏感的问题，从而提供一种显示屏的制备方法。 根据第二方面，一种显示屏的制备方法，包括在支撑层上制备第一电极层；在所述 第一电极层上制备钙钛矿材料层；在所述钙钛矿材料层上制备第二电极层；在所述第二电 极层上制备封装层。 结合第二方面，在第二方面第一实施方式中，在所述第二电极层上采用蒸镀法或 喷墨打印法制备所述钙钛矿材料层。 3 CN 111584727 A 说　明　书 2/5 页 本发明要解决的技术问题在于克服现有技术中显示屏的有机发光层对水氧较为 敏感的问题，从而提供一种显示装置，所述显示装置包括第一方面及第一方面任一实施方 式所述的显示屏。 本发明技术方案，具有如下优点： 1、本发明提供的显示屏包括第一电极层；设置在所述第一电极层上的钙钛矿材料 层、设置在所述钙钛矿材料层上的第二电极层。在本发明实施例提供的显示屏中，利用钙钛 矿材料层替换现有技术中的有机发光层，可以解决现有技术中有机发光层对水氧较为敏感 的问题，提升显示屏的寿命及可靠性。同时，钙钛矿材料层不仅可以发光，而且还可以发电， 由此显示屏不仅可以作为发光器件进行显示应用，同时可以作为光伏器件进行光伏发电实 现自供电；同时钙钛矿材料成本低，可以降低显示器的成本。 2、本发明实施例提供的显示屏的制备方法，包括在支撑层上制备第一电极层；在 所述第一电极层上制备钙钛矿材料层；在所述钙钛矿材料层上制备第二电极层；在所述第 二电极层上制备封装层。其利用钙钛矿材料层替换现有技术中的有机发光层，可以解决现 有技术中有机发光层对水氧较为敏感的问题，提升显示屏的寿命及可靠性。同时，钙钛矿材 料层不仅可以发光，而且还可以发电，由此显示屏不仅可以作为发光器件进行显示应用，同 时可以作为光伏器件进行光伏发电实现自供电；同时上述制备方法的制程选择具有多样性 且制程更加简单。 3、本发明实施例提供的显示装置，包括第一方面及第一方面任一实施方式所述的 显示屏，其利用利用钙钛矿材料层替换现有技术中的有机发光层，可以解决现有技术中有 机发光层对水氧较为敏感的问题，提升显示屏的寿命及可靠性。同时，钙钛矿材料层不仅可 以发光，而且还可以发电，由此显示屏不仅可以作为发光器件进行显示应用，同时可以作为 光伏器件进行光伏发电实现自供电，进而可以解决显示装置中由于电池容量有限导致的显 示屏待机时间短的问题。 附图说明 为了更清楚地说明本发明
