技术摘要：

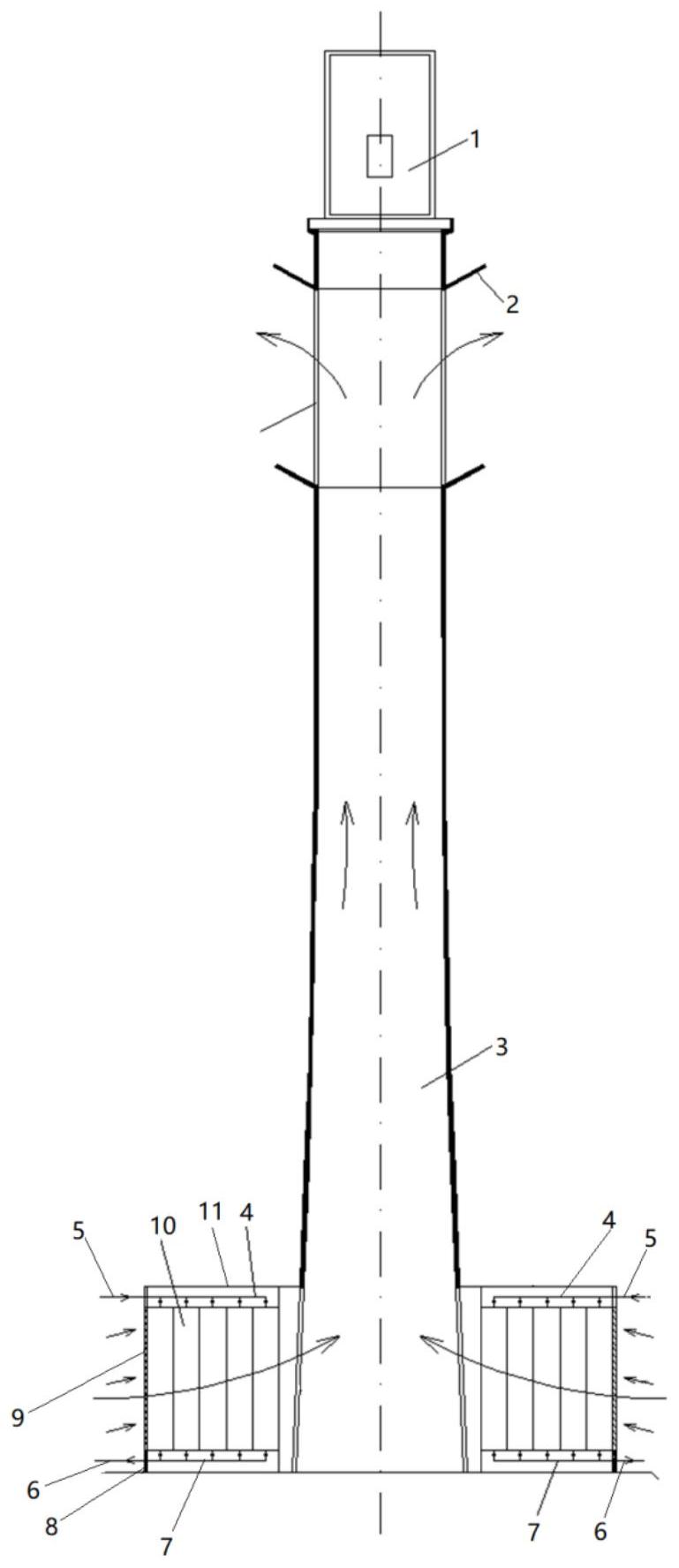

本发明属于光热发电领域，公开了一种具有自然通风冷却功能的吸热塔，包括塔筒、吸热塔设备间、蒸汽管和凝结水管；吸热塔设备间设置在塔筒顶端；塔筒上部侧壁上开设出风口，塔筒底端侧壁上开设进风口；进风口处设置空冷散热器系统，蒸汽管通过空冷散热器系统连接凝结水  全部
背景技术：
太阳能光热发电是指利用大规模阵列抛物或碟形镜面收集太阳热能，将太阳热能 反射至吸热塔顶端的吸热器中，通过吸热器提供热量，结合传统汽轮发电机的工艺，从而达 到发电的目的，采用太阳能光热发电技术，避免了昂贵的硅晶光电转换工艺，可以大大降低 太阳能发电的成本。为了减少对阳光的遮挡，光热电厂主机冷却系统一般采用机械通风冷 却塔，以降低冷却塔高度，但是采用机械通风增加了厂用电量，影响电厂运行的经济性。光 热电厂上网电价高，降低厂用电可以提高电厂的经济性，因而冷却系统采用自然通风有其 合理性。 但是，要实现冷却系统的自然通风需要将冷却塔建立的足够高大，而高大建筑会 遮挡阳光，从而产生遮挡损失，影响光热电厂经济性。
技术实现要素：
本发明的目的在于克服上述现有技术中，机械通风增加厂用电，影响热电厂经济 性的缺点，提供一种具有自然通风冷却功能的吸热塔，将吸热塔与自然通风冷却塔合二为 一，这样就可以在遮挡面积增加不多的情况下，实现冷却系统的自然通风，以降低厂用电 量，提高电厂经济性。 为达到上述目的，本发明采用以下技术方案予以实现： 一种具有自然通风冷却功能的吸热塔，包括塔筒、吸热塔设备间、蒸汽管和凝结水 管；吸热塔设备间设置在塔筒顶端；塔筒上部侧壁上开设出风口，塔筒底部开设进风口；进 风口外沿处设置空冷散热器系统，蒸汽管通过空冷散热器系统连接凝结水管。 本发明进一步的改进在于： 所述空冷散热器系统包括展宽平台、空冷散热器基础、蒸汽分配管、凝结水集合管 和若干空冷散热器；所有空冷散热器均设置在空冷散热器基础上方，展宽平台位于空冷散 热器上方，且展宽平台一端与进风口顶端连接；蒸汽分配管上设置蒸汽分配管进口和若干 蒸汽分配管出口，蒸汽分配管进口连接蒸汽管，蒸汽分配管出口与空冷散热器进口一一对 应连接；凝结水集合管上设置凝结水集合管出口和若干凝结水集合管进口，凝结水集合管 进口与空冷散热器出口一一对应连接，凝结水集合管出口连接凝结水管。 所述若干空冷散热器在进风口外侧呈环形布置。 所述展宽平台和/或空冷散热器基础上设置开启度能够调节的百叶窗。 所述空冷散热器系统远离进风口的一侧设置开启度能够调节的百叶窗。 所述出风口的顶端和底端均设置导流板，导流板沿靠近塔筒顶端的方向上向外倾 斜延伸。 与现有技术相比，本发明具有以下有益效果： 3 CN 111578736 A 说　明　书 2/3 页 通过在现有吸热塔的顶端侧壁和底端侧壁分别设置出风口和进风口，并在进风口 处设置空冷散热器系统，通过利用吸热塔的塔筒，冷空气在塔筒的抽力作用下，先掠过空冷 散热器系统然后从进风口进入塔筒，蒸汽通过蒸汽管进入空冷散热器系统，在流经空冷散 热器系统时与流过空冷散热器系统表面的冷空气进行热交换从而使蒸汽冷凝，升温后的冷 空气从出风口排出，实现自然通风冷却，降低厂用电率，同时，实现了吸热塔和冷却塔的两 塔合一，不需要增加额外的高大建筑物，可以减少遮挡损失，提高光热电厂发电效益，降低 成本，减少占地面积。 进一步的，空冷散热器沿进风口外侧环形布置并距进风口一定的距离，可以放置 更多的空冷散热器，提升散热效果。 进一步的，展宽平台和/或空冷散热器基础上设置开启度能够调节的百叶窗，可以 根据系统运行参数和环境温度调节百叶窗的开启度，进而调节冷却塔的进风量，是冬季运 行防冻和运行调节的重要手段。 进一步的，空冷散热器系统远离进风口的一侧设置开启度能够调节的百叶窗，可 以根据系统运行参数和环境温度调节百叶窗的开启度，进而调节冷却塔的进风量，是冬季 运行防冻和运行调节的重要手段。 进一步的，出风口的顶端和底端均设置导流板，导流板沿靠近塔筒顶端的方向上 向外倾斜延伸，可以减少出风口出风损失，同时可以使热空气远离吸热塔设备间，减少热空 气对吸热塔设备间的影响。 附图说明 图1为本发明的剖视结构示意图； 图2为本发明的俯视结构示意图。 其中：1-吸热塔设备间；2-导流板；3-塔筒；4-蒸汽分配管；5-蒸汽管；6-凝结水管； 7-凝结水集合管；8-空冷散热器基础；9-百叶窗；10-空冷散热器；11-展宽平台。
