技术摘要：

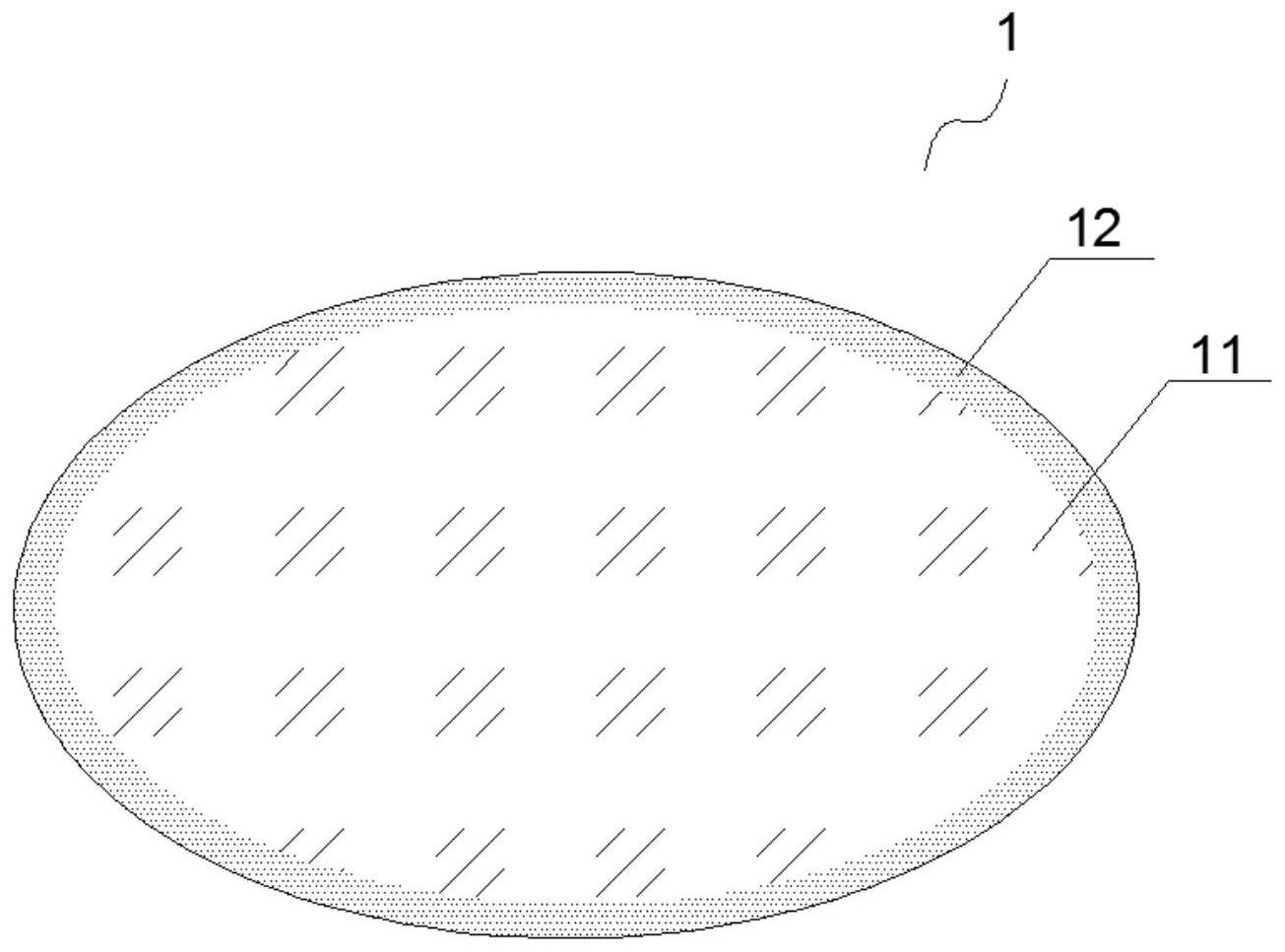

本发明是关于一种具有光吸收层的光学玻璃及其制备方法，该制备方法包括：在还原气氛下，对待处理的光学玻璃进行第一处理，所述第一处理的压力为0.5MPa～100MPa；在还原气体和氮气的混合气氛下，对所述第一处理后的光学玻璃进行第二处理，所述第二处理的温度T满足：Tg
由光学玻璃构成的部件是光学仪器中的关键性元件，可用于接收目标光信号。但 光学玻璃自身会因玻璃材料的边界反射等原因而不可避免地产生一定量的干扰性杂散光， 这些干扰性杂射光的存在无疑会影响光学仪器的成像精度，对于高精度的光学仪器，就需 要尽量避免这些光干扰的影响。因此，需要采取一些必要的措施来减少或消除光干扰的不 良影响，从而提高光学仪器的精度。 在光学仪器生产领域，目前消杂光技术比较完善的方法是光吸收层涂敷法，即在 光学镜片边缘涂覆光吸收层，对散射到器件边缘的杂光进行吸收。这项技术简单易行，成本 适宜，是目前应用得最多的方法。然而，此方法在具有上述优点的同时也存在着一定的弊 端，例如：①光学玻璃器件的涂覆层和器件本身之间不可避免地存在着一个界面，此界面必 然会产生相应的界面反射，同样会影响光学仪器系统的成像清晰度，进而对观测精度有一 定的影响；②涂覆层一般与所涂敷的光学镜片二者的膨胀系数差异较大，当镜片在在一定 的高低温环境中连续工作，或者承受高量级的力学振动后，可能会导致涂覆层大概率从镜 片边缘发生脱落，进而影响光学系统正常工作，严重者甚至导致系统报废。基于上述问题， 探索一种工艺简单、稳定性高的新型消杂光技术的研究受到了国内外研究人员的广泛关 注。 针对去除杂散光问题，近年来，也提出了一种对光学镜片进行高温还原处理的工 艺，解决了一部分光学玻璃的光串扰问题，但是光学玻璃大多结构致密，即使在高温条件下 进行还原处理，还原气体也难以扩散进入玻璃；就算进入一小部分，也难以生成一定厚度的 吸收层，如此则无法实现吸收足量杂散光的效果。
技术实现要素：
本发明的主要目的在于，提供一种具有光吸收层的光学玻璃的制备方法及其制备 方法，所要解决的技术问题是现有高温还原工艺无法满足在结构致密的光学玻璃中制备光 吸收层。 本发明的目的及解决其技术问题是采用以下技术方案来实现的。依据本发明提出 的一种具有光吸收层的光学玻璃的制备方法，其包括： 在还原气氛下，对待处理的光学玻璃进行第一处理，所述第一处理的压力为 0.5MPa～100MPa； 在还原气体和氮气的混合气氛下，对所述第一处理后的光学玻璃进行第二处理， 所述第二处理的温度T满足：Tg
