技术摘要：
本发明公开了一种基于数字补偿技术的磁平衡传感器，包括一微控制器U2；一补偿线圈CL2，补偿线圈CL2绕接于线圈；一补偿驱动电路A2和一补偿和输出控制电路U3，微控制器U2通过补偿驱动电路A2接入补偿线圈CL2的一侧，补偿和输出控制电路U3接入补偿线圈CL2的另一侧，输出低  全部
背景技术：
公开号为CN204422634U，主题名称为一种带自检功能的交直流漏电流传感器的实 用新型专利，其技术方案公开了“包括带上下盖的外壳以及外壳内部的电路板及磁芯绕组， 所述磁芯绕组包括2个绕组，一组为开环磁通门感应线圈，一组为测试线圈用于自检”。 由于传统漏电传感器的磁通门技术方案是属于开环拓扑结构，其特点是性价比高 又能满足市场应用需求。但也有相应的产品缺点，就是在开环电路结构状态下产品由磁性 零件本身带来的温漂影响相对较大。 此外，目前国内的光伏行业的采用类同的开环方案基本都有存在着类似的开环温 漂大的问题。但该方案状态也仅能满足光伏普通应用需求。但对于温度要求较高的应用场 合则还是未能达到相应的指标要求，比如在小电流的检测中，传统技术在压缩测量量程的 同时温漂增益特性也会与之被放大从而导致在—20～40度或在85～105度的两端极限温区 的温漂特别明显。所以传统磁通门开环技术方案是未满足到小电流量程在全温区增益特性 中获得较好的效果。
技术实现要素：

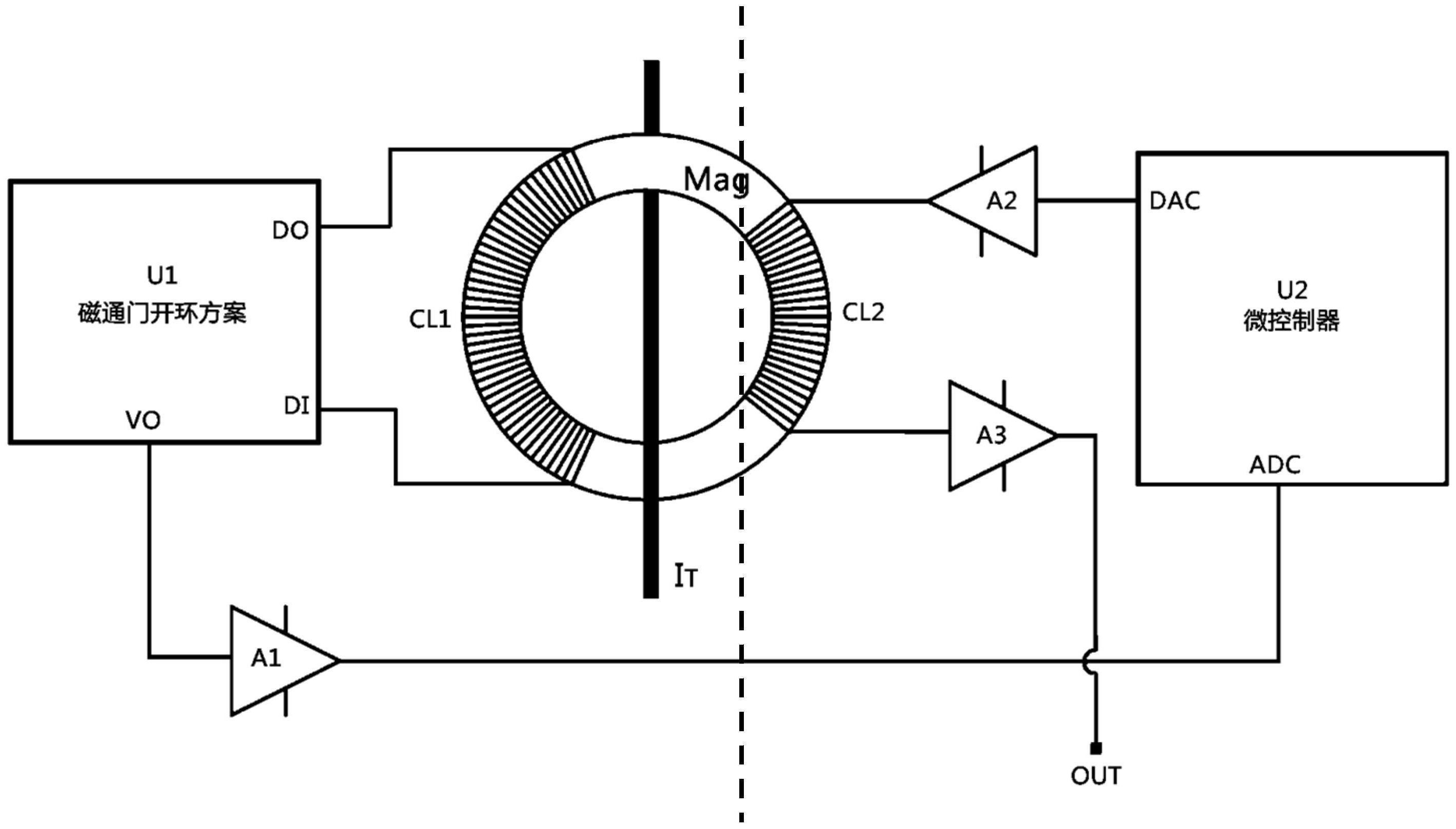

本发明针对现有技术的状况，克服以上缺陷，提供一种基于数字补偿技术的磁平 衡传感器。 本发明专利申请公开的基于数字补偿技术的磁平衡传感器，其主要目的在于，基 于开环缺点设计并且提供一套数字化补偿机制，可以修正由开环带来温漂问题。 本发明专利申请公开的基于数字补偿技术的磁平衡传感器，其另一目的在于，针 对光伏等行业，满足温度要求较高的应用场合的小电流检测的技术指标. 本发明专利申请公开的基于数字补偿技术的磁平衡传感器，其另一目的在于，使 得小电流量程在全温区增益特性中取得较好的效果。 本发明专利申请公开的基于数字补偿技术的磁平衡传感器，其另一目的在于，基 于数字补偿技术，增加闭环补偿电路，提升小电流量程在全温区的增益特性。 本发明专利申请公开的基于数字补偿技术的磁平衡传感器，其另一目的在于，基 于数字补偿技术，增加闭环补偿电路，在闭环补偿电路中增设具有数字处理器软件补偿功 能的数字处理器(微控制器)。 本发明采用以下技术方案，所述基于数字补偿技术的磁平衡传感器，用于检测一 被测量电流线IT(值得注意的是，IT为单线电流或单相漏电流或三相漏电流)，所述基于数 字补偿技术的磁平衡传感器包括一磁通门开环电路U1和一线圈，上述磁通门开环电路U1设 有一输出端DO、一输入端DI和一接口VO，上述被测量电流线IT穿过上述线圈，在上述线圈的 4 CN 111579859 A 说　明　书 2/5 页 一侧绕接有一磁芯线圈绕组CL1，上述输出端DO和上述输入端DI分别接入上述磁芯线圈绕 组CL1的两侧，上述接口VO基于一输出低通滤波器A1： 所述基于数字补偿技术的磁平衡传感器还包括： 一微控制器U2； 一补偿线圈CL2，所述补偿线圈CL2绕接于上述线圈； 一补偿驱动电路A2和一补偿和输出控制电路A3，所述微控制器U2通过所述补偿驱 动电路A2接入所述补偿线圈CL2的一侧，所述补偿和输出控制电路A3接入所述补偿线圈CL2 的另一侧，上述输出低通滤波器A1进一步接入所述微控制器U2。 根据上述技术方案，作为上述技术方案的优选技术方案，所述微控制器U2设有一 模拟转数字采样接口ADC，上述输出低通滤波器A1进一步通过所述模拟转数字采样接口ADC 接入所述微控制器U2。 根据上述技术方案，作为上述技术方案的优选技术方案，所述微控制器U2设有一 数字转模拟接口DAC，所述微控制器U2进一步通过所述数字转模拟接口DAC接入所述补偿线 圈CL2的一侧。 根据上述技术方案，作为上述技术方案的优选技术方案，当所述微控制器U2的所 述模拟转数字采样接口ADC读取到由输出低通滤波器A1输出的至少一模拟信号时，所述模 拟转数字采样接口ADC将该模拟信号转换成相应的数字信号。 根据上述技术方案，作为上述技术方案的优选技术方案，当所述微控制器U2获取 由模拟转数字采样接口ADC输出的数字信号时，经由预置于该微控制器U2的补偿算法运算 后的已补偿输出数据，再经由所述数字转模拟接口DAC将上述已补偿输出数据向所述补偿 线圈CL2输出。 本发明专利还公开了一种基于数字补偿技术的磁平衡传感器，用于检测一被测量 电流线IT，所述基于数字补偿技术的磁平衡传感器包括一磁通门开环电路U1和一线圈，上 述磁通门开环电路U1设有一输出端DO、一输入端DI和一接口VO，上述被测量电流线IT穿过 上述线圈，在上述线圈的一侧绕接有一磁芯线圈绕组CL1，上述输出端DO和上述输入端DI分 别接入上述磁芯线圈绕组CL1的两侧，上述接口VO基于一输出低通滤波器A1，其中： 所述基于数字补偿技术的磁平衡传感器还包括： 一微控制器U2； 一补偿线圈CL2，所述补偿线圈CL2绕接于上述线圈； 一补偿驱动电路A2和一补偿和输出控制电路A3，所述微控制器U2通过所述补偿驱 动电路A2接入所述补偿线圈CL2的一侧，所述补偿和输出控制电路A3接入所述补偿线圈CL2 的另一侧，上述输出低通滤波器A1进一步接入所述微控制器U2。 根据上述技术方案，作为上述技术方案的优选技术方案，所述微控制器U2设有一 模拟转数字采样接口ADC，上述输出低通滤波器A1进一步通过所述模拟转数字采样接口ADC 接入所述微控制器U2。 根据上述技术方案，作为上述技术方案的优选技术方案，所述微控制器U2设有一 数字转模拟接口DAC，所述微控制器U2进一步通过所述数字转模拟接口DAC接入所述补偿线 圈CL2的一侧。 根据上述技术方案，作为上述技术方案的优选技术方案，当所述微控制器U2的所 5 CN 111579859 A 说　明　书 3/5 页 述模拟转数字采样接口ADC读取到由输出低通滤波器A1输出的至少一模拟信号时，所述模 拟转数字采样接口ADC将该模拟信号转换成相应的数字信号。 根据上述技术方案，作为上述技术方案的优选技术方案，当所述微控制器U2获取 由模拟转数字采样接口ADC输出的数字信号时，经由预置于该微控制器U2的补偿算法运算 后的已补偿输出数据，再经由所述数字转模拟接口DAC将上述已补偿输出数据向所述补偿 线圈CL2输出。 本发明公开的基于数字补偿技术的磁平衡传感器，其有益效果在于，小电流量程 在全温区增益特性中取得较好的效果。 附图说明 图1是本发明的拓扑结构示意图。
