技术摘要：
一种新型肿瘤切割器，它涉及医疗器械技术领域。它包含左部切割体、控制开关、切割头、灯珠置槽、照明灯珠、长度调节槽、电池仓、右部切割体、蓄电池、铰接轴、紧压螺栓、电池盖板、更换腔、固定座、防脱档条、弹性卡柱、挤压弹簧，所述左部切割体与右部切割体之间通过  全部
背景技术：
肿瘤是指细胞产生的赘生物细胞群，通常在肿瘤切除时需要使用肿瘤切割器。 现今市场上的此类切割器种类繁多，基本可以满足人们的使用需求，但是依然存 在一定的问题，具体问题有以下几点： 1、传统的此类切割器在使用时往往更换清洗时较为繁琐，从而很容易导致切割器 使用时发生交叉感染现象； 2、传统的此类切割器在使用时无法实现长度的调节功能，从而严重的影响了切割 器的使用范围； 3、传统的此类切割器在使用时无法实现自动照明功能，从而给人们的使用带来了 很大的困绕。
技术实现要素：

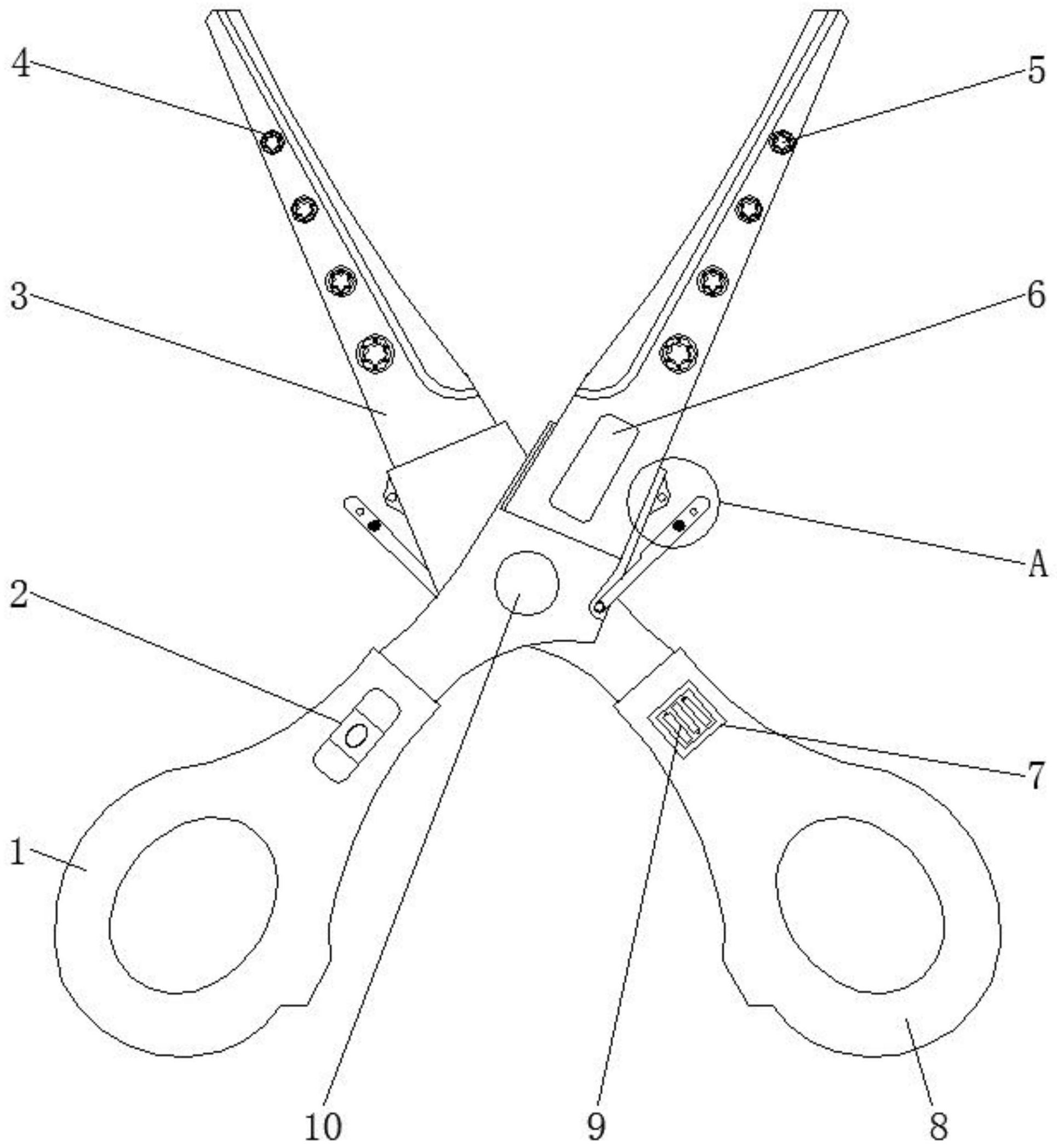

本发明的目的在于针对现有技术的缺陷和不足，提供一种新型肿瘤切割器，避免 了切割器使用时发生交叉感染现象，实现了切割器的长度调节功能，而且实现了切割器使 用时的照明功能，在同行领域中性能优越且推广性强。 为实现上述目的，本发明采用以下技术方案是：它包含左部切割体、控制开关、切 割头、灯珠置槽、照明灯珠、长度调节槽、电池仓、右部切割体、蓄电池、铰接轴、紧压螺栓、电 池盖板、更换腔、固定座、防脱档条、弹性卡柱、挤压弹簧，所述左部切割体与右部切割体之 间通过铰接轴相铰接，左部切割体表面的中心位置处设有控制开关，右部切割体表面的中 心位置处设有电池仓，电池仓的内部安装有蓄电池，左部切割体与右部切割体的顶端皆设 有更换腔，更换腔的内部皆设有切割头，切割头的表面设有等间距的灯珠置槽，灯珠置槽一 侧的切割头表面皆设有长度调节槽，更换腔位置处的左部切割体与右部切割体两侧壁上皆 固定有固定座，固定座下方的更换腔内部通过铰接柱铰接有防脱档条。 所述灯珠置槽的内部皆安装有照明灯珠，且照明灯珠的输入端与控制开关的输出 端电性连接，照明灯珠的输入端与蓄电池的输出端电连接，同时照明灯珠的厚度等于灯珠 置槽的深度。 所述长度调节槽位置处的左部切割体与右部切割体侧壁上皆设有紧压螺栓，且紧 压螺栓的一端分别贯穿左部切割体和右部切割体并与长度调节槽螺纹连接。 所述蓄电池一侧的电池仓表面铰接有电池盖板。 所述紧压螺栓位置处的左部切割体与右部切割体表面皆设有圆形沉槽，且圆形沉 槽的直径大于紧压螺栓的直径。 所述防脱档条顶部的两侧壁上皆设有弹性卡柱，且弹性卡柱与固定座相互配合。 所述弹性卡柱下方的防脱档条侧壁上皆设有挤压弹簧。 3 CN 111568509 A 说　明　书 2/3 页 采用上述技术方案后，本发明有益效果为：该新型肿瘤切割器不仅避免了切割器 使用时发生交叉感染现象，实现了切割器的长度调节功能，而且实现了切割器使用时的照 明功能； 1、通过在左部切割体与右部切割体的顶端设更换腔，更换腔位置处的左部切割体 与右部切割体两侧壁上固定固定座，并通过在固定座下方的更换腔内部通过铰接柱铰接防 脱档条，防脱档条顶部的两侧壁上设弹性卡柱，弹性卡柱下方的防脱档条侧壁上设挤压弹 簧，实现了切割器对切割头更换时的便利程度，从而避免了切割器使用时发生交叉感染现 象； 2、通过在灯珠置槽一侧的切割头表面设长度调节槽，并通过在长度调节槽位置处 的左部切割体与右部切割体侧壁上设紧压螺栓，实现了切割器的长度调节功能，从而延长 了切割器的使用范围； 3、通过在切割头的表面设等间距的灯珠置槽，灯珠置槽的内部安装照明灯珠，并 通过在左部切割体表面的中心位置处设控制开关，右部切割体表面的中心位置处设电池 仓，电池仓的内部安装蓄电池，实现了切割器使用时的照明功能，从而提高了切割器使用时 的便利程度。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其他的附图。 图1是本发明的主视结构示意图； 图2是本发明的剖视结构示意图； 图3是本发明的图1中A处放大结构示意图； 图4是本发明的系统框架结构示意图。 附图标记说明：1、左部切割体；2、控制开关；3、切割头；4、灯珠置槽；5、照明灯珠； 6、长度调节槽；7、电池仓；8、右部切割体；9、蓄电池；10、铰接轴；11、紧压螺栓；12、电池盖 板；13、更换腔；14、固定座；15、防脱档条；16、弹性卡柱；17、挤压弹簧。
