技术摘要：
本发明公开了一种高效湿式振弦栅电除尘器，属于烟气净化技术领域，包括箱体、喷淋组件、电场集尘组件、至少一个金属振弦栅，所述喷淋组件包括多个喷嘴，所述电场集尘组件包括阴极线与阳极板。本发明收尘极板基础上，在电场内部或电场之间增设金属振弦栅，将其作为收尘  全部
背景技术：
随着国家对大气污染排放标准和作业场所粉尘职业危害限值要求的提高，对颗粒 物的净化要求也随之变高，特别是对于呼吸性微细颗粒物的控制，如何高效去除细颗粒物 日益变成当今除尘的热点问题。 静电除尘主要是利用电场产生静电力使粉尘从气流分离，主要经过电晕放电、粒 物荷电、收尘清灰三个阶段，具有除尘效率高、阻力低、能耗小等特点，静电除尘器广泛应用 燃煤电厂、钢铁、建材、工业锅炉等行业烟气净化。然而一般的电除尘器对微细颗粒物的净 化效果不够理想，在一定程度上制约了电除尘器的推广和应用。而湿式振弦栅的除尘机理 是利用含尘气流带动栅丝振动，利用振动产生的声凝聚效应,增强粉尘与粉尘、粉尘与雾粒 间的碰撞凝聚作用,从而达到降尘目的,对呼吸性粉尘的除尘效率能达到80％-90％。 现有的湿式振弦栅除尘器在使用过程中存在一定的不足。因此，提出一种高效湿 式振弦栅电除尘器。
技术实现要素：

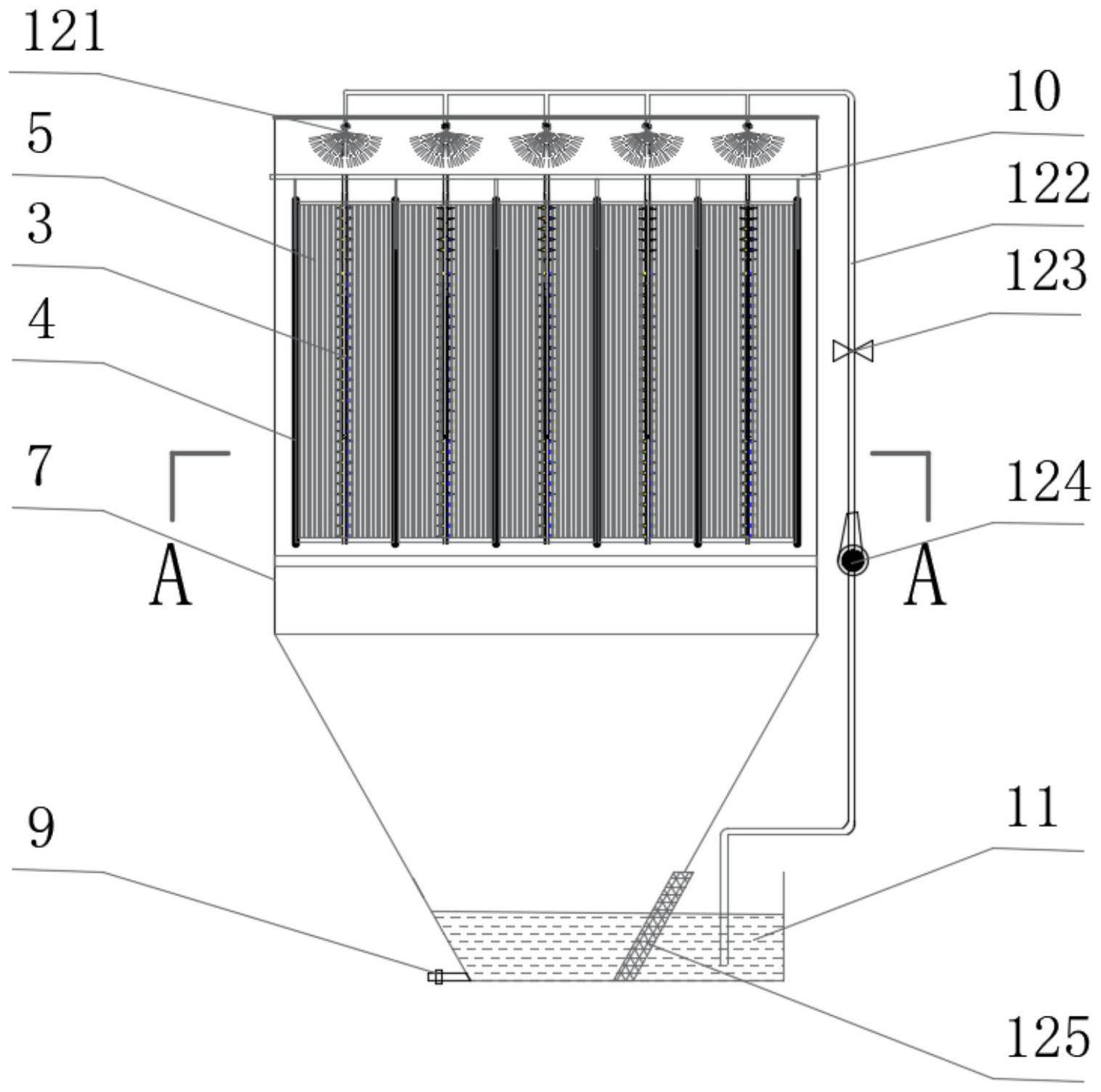

本发明所要解决的技术问题在于：如何解决，提供了一种高效湿式振弦栅电除尘 器。 本发明是通过以下技术方案解决上述技术问题的，本发明包括箱体、喷淋组件、电 场集尘组件、至少一个金属振弦栅，所述喷淋组件包括多个喷嘴，所述电场集尘组件包括阴 极线与阳极板，所述阴极线与所述阳极板的数量均至少为一个，通电后所述阴极线与所述 阳极板在所述箱体内形成至少一个电场，通过所述阴极线给气流中的微细颗粒物荷电，通 过所述阳极板初步收集所述荷电后的微细颗粒物，所述金属振弦栅设置在所述箱体内部， 位于所述电场内部或两个相邻所述电场之间，所述喷嘴设置在所述箱体上，通过所述喷嘴 对所述金属振弦栅与所述电场集尘组件进行喷淋。 更进一步地，所述高效湿式振弦栅电除尘器还包括灰斗水箱，所述灰斗水箱设置 在所述箱体下部，所述喷嘴与所述灰斗水箱连通。 更进一步地，所述喷淋组件还包括供水管、控制阀门、水泵，所述水泵与所述控制 阀门设置在所述供水管上，所述喷嘴通过所述供水管与所述灰斗水箱连通。 更进一步地，所述喷淋组件还包括污水过滤网，所述灰斗水箱上设置有排污口，所 述排污口设置在所述灰斗水箱一侧，所述污水过滤网设置在所述灰斗水箱另一侧，所述供 水管的进水端位于所述灰斗水箱的已过滤侧。 更进一步地，所述电除尘器还包括气流入口、气流出口，所述气流入口、所述气流 出口分别设置在所述箱体的两侧。 更进一步地，所述电除尘器还包括气流均布板，所述气流均布板的数量为两个，分 3 CN 111589580 A 说　明　书 2/5 页 别设置在所述气流入口后部与所述气流出口前部。 更进一步地，所述阴极线接负电压为负极，所述阳极板接地为正极，所述金属振弦 栅接地为正极。 更进一步地，所述电除尘器还包括绝缘支架，在所述金属振弦栅位于两个相邻所 述电场之间时，所述金属振弦栅通过所述绝缘支架所述箱体连接，所述金属振弦栅与所述 阳极板所在平面垂直。 更进一步地，在所述金属振弦栅位于所述电场内部时，所述金属振弦栅直接与所 述阳极板连接，所述金属振弦栅与所述阳极板垂直。 更进一步地，所述金属振弦栅包括框架与多个金属丝，多个所述金属丝等间距并 列设置在所述框架内部。 本发明相比现有技术具有以下优点：该高效湿式振弦栅电除尘器，收尘极板基础 上，在电场内部或电场之间增设金属振弦栅，将其作为收尘极，增加收尘表面积，又发挥其 对气流的均匀分布作用；而且，当气流经过振弦栅时，利用金属丝振动产生的声凝聚效应, 增强粉尘与粉尘、粉尘与雾粒间的碰撞凝聚作用，实现进一步高效除尘；此外，本发明中利 用喷淋组件对收尘极进行清灰，避免二次扬尘，喷淋的水源的采用污水过滤循环利用，具有 环保节水的优点，值得被推广使用。 附图说明 图1是本发明实施例二中高效湿式振弦栅电除尘器的结构示意图； 图2是本发明实施例二中高效湿式振弦栅电除尘器的结构示意图； 图3a是本发明实施例二中金属振弦栅安装在电场内部的第一种状态示意图； 图3b是本发明实施例二中金属振弦栅安装在电场内部的第二种状态示意图； 图3c是本发明实施例二中金属振弦栅安装在相邻电场之间的示意图； 图4是本发明实施例二中金属振弦栅的结构示意图； 图5a是本发明实施例二中金属丝的直线形布置形状示意图； 图5b是本发明实施例二中金属丝的折线形布置形状示意图； 图5c是本发明实施例二中金属丝的圆弧形布置形状示意图； 图5d是本发明实施例二中金属丝的波浪形布置形状示意图。
