技术摘要：
本发明公开了一种模拟星地射频收发验证方法、系统及装置，用于模拟卫星转发器与待测设备进行地面自环联试、调试或检修，该装置包括：喇叭天线，通过法兰固定连接在壳体的外侧侧壁上，用于接收待测设备发出的微波信号，正交模耦合器，安装在壳体内腔靠近喇叭天线的位置  全部
背景技术：
通信卫星转发器亦称通信卫星中继器，简称转发器。设置在卫星上，用于接收和转 发卫星通信地球站发来的无线电信号，是实现地球站之间或地球站与航天器之间通信的设 备。转发器用于对接收的信号进行放大、变频，并再次发射到各卫星通信地球站或航天器。 通信卫星转发器分为透明转发器和处理转发器两大类。透明转发器除进行低噪声放大、变 频、功率放大外，只是单纯完成转发任务；处理转发器除转发信号外，还具备信号处理功能。 转发器是通信卫星中的通讯分系统，是通讯卫星的核心，模拟转发器作为通讯卫 星转发器地面测试的专用设备，主要用于模拟该转发器的频率关系及电平关系，直接变频 转发器转发信号大小具有可调节功能，模拟实际通信卫星的信号在不同地域覆盖场强不同 的情况。适用于多站点、多天线的实时通信，能够改变上下行信噪比，模拟不同信噪比情况 下的数据速率。
技术实现要素：

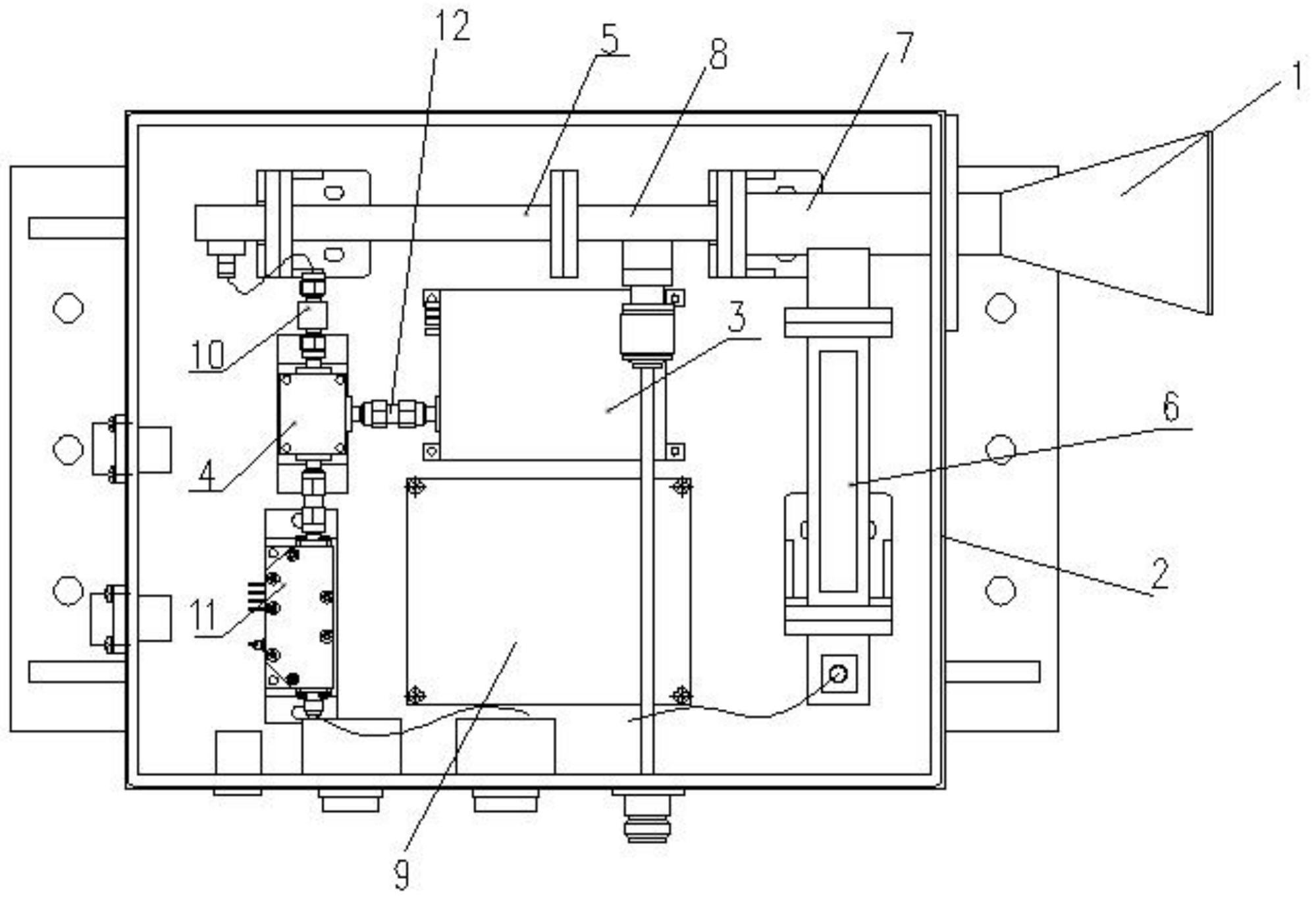

本发明的目的是提供一种模拟星地射频收发验证方法、系统及装置，以解决了卫 星通信设备测试不便的问题。 本发明采用以下技术方案：一种模拟星地射频收发验证装置，用于模拟卫星转发 器与待测设备进行地面自环联试、调试或检修，包括： 壳体，呈长方体或正方体， 喇叭天线，通过法兰固定连接在壳体的外侧侧壁上，用于接收待测设备发出的微 波信号， 正交模耦合器，安装在壳体内腔靠近喇叭天线的位置，其接收发送端与喇叭天线 相连接，用于将微波信号转化为线极化信号， 锁相源，安装在壳体内腔的中心位置，并通过螺栓固定在壳体的底部，用于发射预 定频率的微波信号， 混频器，安装在壳体内腔、远离喇叭天线的一侧，并通过螺栓固定在壳体的底部， 其分别与锁相源和正交模耦合器连接；用于接收锁相源的微波信号和正交模耦合器的线极 化信号，并进行变频后，经过变频后的微波信号依次通过正交模耦合器和喇叭天线发射微 波信号至待测设备。 进一步地，还包括与正交模耦合器横向同轴设置并安装在壳体底部的十字耦合 器，十字耦合器用于向外界检测系统通过射频电缆输送检测微波信号； 还包括与十字耦合器同轴设置并安装在壳体底部的第一滤波器，正交模耦合器、 十字耦合器和第一滤波器沿接收通道依次设置，并横向排布； 4 CN 111600650 A 说　明　书 2/6 页 还包括与正交模耦合器垂直设置的第二滤波器，第二滤波器设置在发射通道上， 并安装在壳体内腔、靠近喇叭天线的一侧。 进一步地，混频器和第一滤波器之间、混频器和第二滤波器之间、混频器与锁相源 之间对应设置有第一衰减器、第二衰减器、第三衰减器，第一衰减器、第二衰减器、第三衰减 器均通过螺栓安装在壳体的底部。 进一步地，第一滤波器和第二滤波器均通过支架安装在壳体内，两个支架均为L 形，且其竖向段开设有凹槽，其横向段通过螺栓固定在壳体底部，两个凹槽分别用于第一滤 波器和第二滤波器的一端伸入，使得第一滤波器、十字耦合器、正交模耦合器和喇叭天线中 轴线重合；使得第二滤波器和正交模耦合器相互垂直设置；混频器通过n形件安装在壳体 内。 进一步地，锁相源连接有处理器，处理器用于控制锁相源发射预定频率的微波信 号，处理器安装在壳体内腔、对应十字耦合器的一侧，通过螺栓固定在壳体的底部。 一种模拟星地射频收发验证系统，用于模拟卫星转发器与待测设备进行地面自环 联试、调试或检修，包括： 喇叭天线，用于接收待测设备发出的微波信号， 正交模耦合器，用于将微波信号转化为线极化信号， 锁相源，用于发射预定频率的微波信号， 混频器，分别与锁相源和正交模耦合器连接，用于接收锁相源的微波信号和正交 模耦合器的线极化信号，并进行变频后， 其中，经过变频后的微波信号依次通过正交模耦合器和喇叭天线发射微波信号至 待测设备。 进一步地，沿接收通路、在正交模耦合器和混频器之间还连接有十字耦合器，十字 耦合器用于向外界检测系统通过射频电缆输送检测微波信号；十字耦合器和混频器之间还 设置有第一滤波器；沿发射通路、在混频器和正交模耦合器之间还连接有第二滤波器。 进一步地，混频器和第一滤波器之间、混频器和第二滤波器之间、混频器与锁相源 之间对应设置有第一衰减器、第二衰减器、第三衰减器。 进一步地，锁相源连接有处理器，处理器用于控制锁相源发射预定频率的微波信 号，锁相源设置有多个频率，分别为1.5G、1.75G、2.3G、2.8G、3.3G。 一种模拟星地射频收发验证方法，用于模拟卫星转发器与待测设备进行地面自环 联试、调试或检修，由以下步骤组成： 通过喇叭天线接收待测设备发出的微波信号， 利用正交模耦合器将微波信号转化为线极化信号， 利用十字耦合器向外界检测系统通过射频电缆输送来自喇叭天线的线极化型号， 利用锁相源发射预定频率的微波信号， 利用混频器对锁相源的微波信号和正交模耦合器的线极化信号，并进行变频后， 经过变频后的微波信号依次通过正交模耦合器和喇叭天线发射微波信号至待测 设备。 本发明的有益效果是：本发明特别适用于作为卫星通信系统地面自环联试、调试 或检修的模拟转发器装置，以最小的附加噪声和失真，并以足够的工作频段和输出功率来 5 CN 111600650 A 说　明　书 3/6 页 转发无线信号，本发明具有性能稳定可靠，重量轻、功耗低、结构简单、噪声系数低、杂散仰 制度高，抗干扰强、控制简单、安装方便。 附图说明 图1为本发明中装置的结构示意图； 图2为本发明的原理示意图； 图3为本发明中装置的轴侧图。 其中：1.喇叭天线；2.壳体；3.锁相源；4.混频器；5.第一滤波器；6.第二滤波器；7. 正交模耦合器；8.十字耦合器；9.处理器；10.第一衰减器；11.第二衰减器；12.第三衰减器。
