技术摘要：
本发明提供一种基于SOD材料的新型半导体填隙装置，包括筒体，所述筒体的顶端固定连接有连接杆，所述连接杆远离筒体的另一端安装有U型框，所述U型框的内侧安装有输料管，所述输料管的侧面安装有填隙件，且所述输料管的侧面贯穿U型框的侧面并连通有连接管，所述连接管的 全部
背景技术：
新型半导体是热电或温差现象经常用来测量温度，而相反的过程 (在通过电流时 会在两触头之间产生温差)也经常用于小型便携式冰箱，特别是汽车上用的冰箱。但是对于 要产生大容量电力，这样的热电效应几乎没有用处，因为热电效应产生的电力非常弱，即最 不同材料组成的热电偶能提供的效率非常小。 根据公开号CN201720889206.3的一种桥式整流器模块，包括底板，陶瓷基板，所述 陶瓷基板设置在底板上方，电极组件，所述电极组件包括：第一电极、第二电极和第三电极， 所述第一电极和第二电极设置在陶瓷基板的两端上方，半导体芯片组件，所述半导体芯片 组件包括：分别固定连接于第一电极上的第一半导体芯片和固定连接于第二电极上的第二 半导体芯片，所述第一电极延伸至第二半导体芯片上方并与其固定连接，所述第三电极固 定连接于第一半导体芯片上方壳体，所述壳体具有三个电极孔，所述第一电极、第二电极和 第三电极依次穿过三个电极孔，并折弯至与壳体的上表面接触，所述壳体还具有一用于灌 装环氧树脂的灌装孔，所述灌装孔配合有灌装上盖，具体地，所述灌装孔设置在壳体的一 端，所述灌装孔的形状为矩形。该设备虽在灌装孔上配合使用灌装上盖，避免壳体内用于填 缝的环氧树脂从灌装孔中流出，保证了环氧树脂的填缝性能，减少因为环氧树脂从灌装孔 中流出而造成桥臂模块内填缝性能降低引起的次品率提高的概率，但现有设备填隙效果 差，不能满足现有技术要求。 于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种基于SOD材料的 新型半导体填隙装置，以期达到更具有更加实用价值性的目的。
技术实现要素：

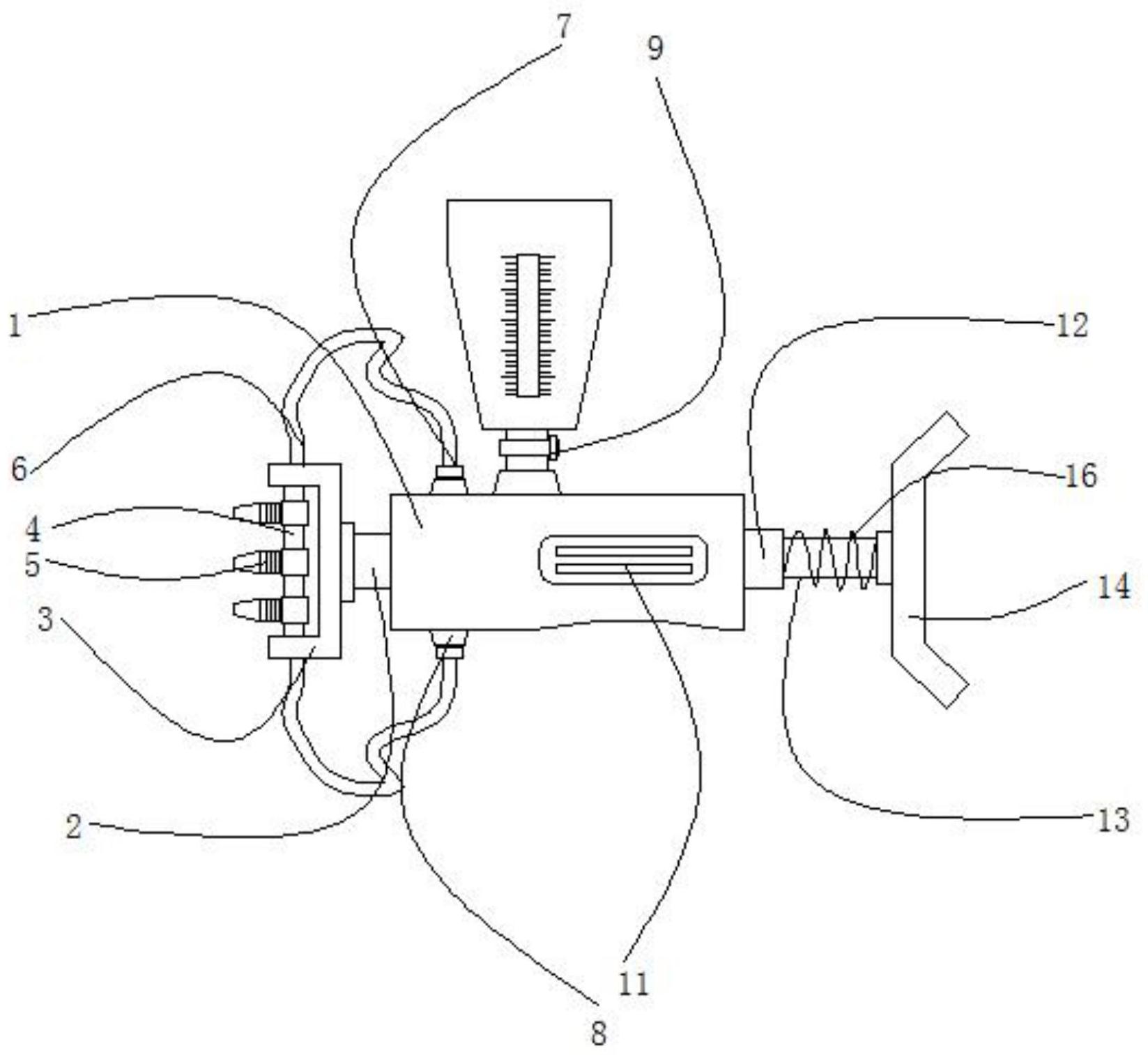

为了解决上述技术问题，本发明提供一种基于SOD材料的新型半导体填隙装置，由 以下具体技术手段所达成： 一种基于SOD材料的新型半导体填隙装置，包括筒体，所述筒体的顶端固定连接有 连接杆，所述连接杆远离筒体的另一端安装有U型框，所述U型框的内侧安装有输料管，所述 输料管的侧面安装有填隙件，且所述输料管的侧面贯穿U型框的侧面并连通有连接管，所述 连接管的另一端安装并连通有螺纹管，所述筒体的顶部安装有输料组件，所述输料组件包 括料筒，所述料筒的底部连通有排料管，所述排料管的侧面安装有流量阀，所述料筒的正面 安装有观察窗口，所述观察窗口的侧面设有刻度线，所述筒体的底端连通有滑套，所述滑套 的内侧滑动连接有位于筒体内侧的滑杆，所述滑杆位于筒体内侧的一端安装有活塞板，所 述滑杆的另一端安装有握把。 进一步的，所述填隙件包括填隙头，所述填隙头的顶端开设有方形孔，且所述填隙 3 CN 111599724 A 说 明 书 2/3 页 头的侧面设有防滑纹，从而可方便拆卸填隙头。 进一步的，所述筒体的侧面安装并连通有螺纹套，所述螺纹套的内侧与螺纹管螺 纹连接。 进一步的，所述筒体的顶部安装有固定座，所述固定座与排料管连通。 进一步的，所述筒体的侧面开设有弧形槽，所述弧形槽的内侧粘连有防滑垫，从而 避免工人出现手滑操作。 进一步的，所述滑杆的外侧活动套接有位于筒体与握把之间的伸缩弹簧，从而可 使滑杆顶端的活塞板复位。 进一步的，所述输料管的侧面开设有排料孔，所述排料孔与填隙头连通，从而握住 握把推动活塞板可使筒体内侧的物料进入到输料管内，输料管侧面安装的三个填隙头顶端 开设的方形孔可对半导体之间的缝隙进行均匀填充。 与现有技术相比，本发明具有如下有益效果： 1 .该基于SOD材料的新型半导体填隙装置，通过筒体底端安装有滑套内侧滑动连 接滑杆，滑杆外侧套接有位于筒体与握把之间的伸缩弹簧，可使滑杆顶端的活塞板复位，筒 体侧面开设的弧形槽内侧粘连有防滑垫可避免工作人员出现手滑操作。 2.该基于SOD材料的新型半导体填隙装置，通过筒体前端通过连接杆安装U型框，U 型框内侧安装的输料管侧面安装填隙件，且输料管贯穿U型框侧面连通连接管，连接管另一 端的螺纹管与筒体侧面的螺纹套螺纹连接，握住握把推动活塞板可使筒体内侧的物料进入 到输料管内，输料管侧面安装的三个填隙头顶端开设的方形孔可对半导体之间的缝隙进行 均匀填充，筒体顶端安装的料筒正面的观察窗口侧面设有刻度线，刻度线可方便工人观察 料筒内的物料情况，及时添加。 附图说明 图1是本发明结构主视图； 图2是本发明结构主视剖切图； 图3是本发明结构输料组件图； 图4是本发明结构填隙件图； 图5是本发明结构输料管侧面图。 图中：1、筒体；2、连接杆；3、U型框；4、输料管；5、填隙件；501、填隙头；502、方形孔； 503、防滑纹；6、连接管；7、螺纹管；8、螺纹套；9、输料组件；901、料筒；902、排料管；903、流量 阀；904、观察窗口；905、刻度线；10、弧形槽；11、防滑垫； 12、滑套；13、滑杆；14、握把；15、活 塞板；16、伸缩弹簧；17、排料孔；18、固定座。
