技术摘要：
本发明公开了一种单组电气设备的自动排布方法，包括如下步骤：步骤一，获取房间长度L、房间宽度W、设备长度lm和设备宽度wm，设备的长度是设备左右屏侧之间的距离、设备的宽度是设备屏前屏后的距离；步骤二，当Max(wm) Wlim＜W时，执行步骤三，否则执行步骤五；步骤三，  全部
背景技术：
随着电力工程建设的发展，工程建设质量、安全一直备受重视，但也存在不足，为 了做到“有章可循，有章必循”，从而将电力工程建设质量和安全工作常抓不懈，一系列的 《强制性条纹》成为电力工程建设中必须执行的一部分内容。其中包括了多个涉及施工排布 的设计标准，如《GB50053  20kV及以下变电所设计规范》、《GB50054低压配电设计规范》、 《GB500603～110kV高压配电装置设计规范》、《DL/T5221城市电力电缆线路设计技术规定》、 《DL5009.3电力建设安全工作规程(变电所部分)》等，以及相关标准《08D800-3民用建筑电 气设计与施工变配电所》、《DL/T5056变电站总布置设计技术规程》和设计手册《工业与民用 配电设计手册》等。因此工程师在布图设计过程中需要符合上述标准的要求，传统方式是工 程师通过房间、设备的原始数据来进行布图设计，但由于人为因素会出现不符合标准、规范 要求的情况，且细节部分不同工程师因经验不同、参考手册的不同，导致布图设计的质量参 差不齐，从而影响后续生产、安装、运维施工的便捷性、安全性等，同时，布图过程是个不断 试错的过程，单靠人工操作耗费大量的时间和精力。
技术实现要素：

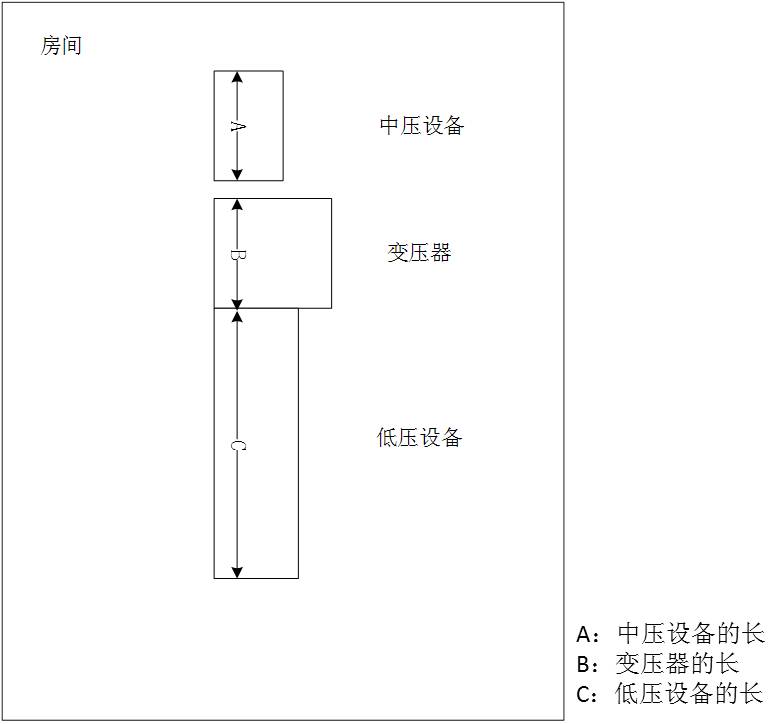

为解决现有技术的不足，实现减少人工成本、提高工作效率的目的，本发明采用如 下的技术方案： 一种单组电气设备的自动排布方法，包括如下步骤： 步骤一，获取房间长度L、房间宽度W、设备长度lm和设备宽度wm，m表示设备的总数， 所述设备的长度是设备左右屏侧之间的距离、所述设备的宽度是设备屏前屏后之间的距 离； 步骤二，当Max(wm) Wlim＜W，且 时，将各设备呈一 字型排布，否则执行步骤三，Max(wm)表示最宽设备的宽度，Wlim表示宽度阈值， 表示设备 的长度和，Llim表示长度阈值，所述一字型排布是指各设备屏侧相靠呈一字型； 步骤三，当 且 时，其它设备呈所述一字型排布，第一类设备相对其它设备垂直排布，否则执行步骤四， 表示所述设备中第一类设备的长度和，n表示第一类设备的数量，Max(w’n)表示第一类 3 CN 111600204 A 说　明　书 2/4 页 设备宽度的最大值， 表示其它设备的长度和； 步骤四，反馈不能排放设备，无法生成排放方案。 所述房间长度L大于房间宽度W。相较房间宽度小于长度的情况，能够更有效的利 用房内空间。 所述设备的屏前、屏后距离分别小于屏前、屏后阈值，所述屏前、屏后距离是指设 备屏前、屏后到墙面或其它设备的距离。预留操作人员的通道、操作空间、插接布线空间、散 热空间等。 所述步骤三，将所述第一类设备屏后靠墙排布。省去了第一类设备屏后距离，在保 证满足屏前阈值的要求下，以适应房间长度较小的情况。 所述步骤三，还需满足 且其它设备屏侧的延伸段与所 述第一类设备没有交集，所述第一类设备屏侧的延伸段与所述其它设备没有交集，Max (wm-n)表示所述其它类设备宽度的最大值。使第一类设备的屏前、屏后距离满足屏前、屏后 阈值的要求，同时不影响其它设备的屏前、屏后距离。 根据权利要求1所述的一种单组电气设备的自动排布方法，其特征在于所述步骤 一，还获取房间高度H、设备高度hm，Max(hm)＜H，Max(hm)表示最高设备的高度。引入高度可 以更好的反应站内的三维布图情况，便于后续的控制操作。 本发明的优势和有益效果在于： 站内设备的自动排布，对比于传统人工设计流程，本方法在设计效率上实现20倍 提升，将设计周期从平均2周压缩到1小时，使得电气设备数目小于50台的变配电站电气平 面布置及土建方案生成满足交互式设计需求(各处理流程阶段响应时间小于5分钟)，设计 准确率能够覆盖95％以上的工程案例输入，同时确保生成方案满足各项规程规范等安全规 定，在降低成本、提高效率的同时，提高了后续安装、运维的便捷性、安全性。 附图说明 图1是本发明中设备一字型排布图。 图2是本发明中垂直排布和一字型排布相结合的排布图。
