技术摘要：
本发明公开了一种手术用多功能切口撑开器，包括左钳组件和右钳组件，所述左钳组件包括第一柄部和第一撑开臂，第一柄部和第一撑开臂的一端固定连接，右钳组件包括第二柄部和第二撑开臂，第二柄部和第二撑开臂的一端固定连接，第一撑开臂和第二撑开臂的另一端均固定连接  全部
背景技术：
在临床外科手术中，尤其切口较深的脊柱外科及腹腔传统入路手术中，因操作区 距体表较远以及体位问题，常常导致术区照明不良，以及冲洗及吸引液体、气体不及时，给 术者造成一定的困扰，此类手术一般需切口撑开器辅助操作。 公开号为CN109009278A的中国专利提出一种可升降的皮肤切口撑开器，该撑开器 包括固定钳、活动钳、齿轮和手轮。该皮肤撑开器能够对患者皮肤进行定量地撑开，因此能 够帮助医生更好的对手术术野进行把握；其次，该皮肤撑开器没有弹性件，具有操作方便、 无需维修更换的优点。 但是该撑开器不具备对术区冲洗及清理的功能，不利于保持术野清晰。另外，现有 的带有照明功能的撑开器往往是固定光源，不能使光线聚焦至术野，导致无法满足特定手 术需求。因此，发明一种手术用多功能切口撑开器来解决上述问题很有必要。
技术实现要素：

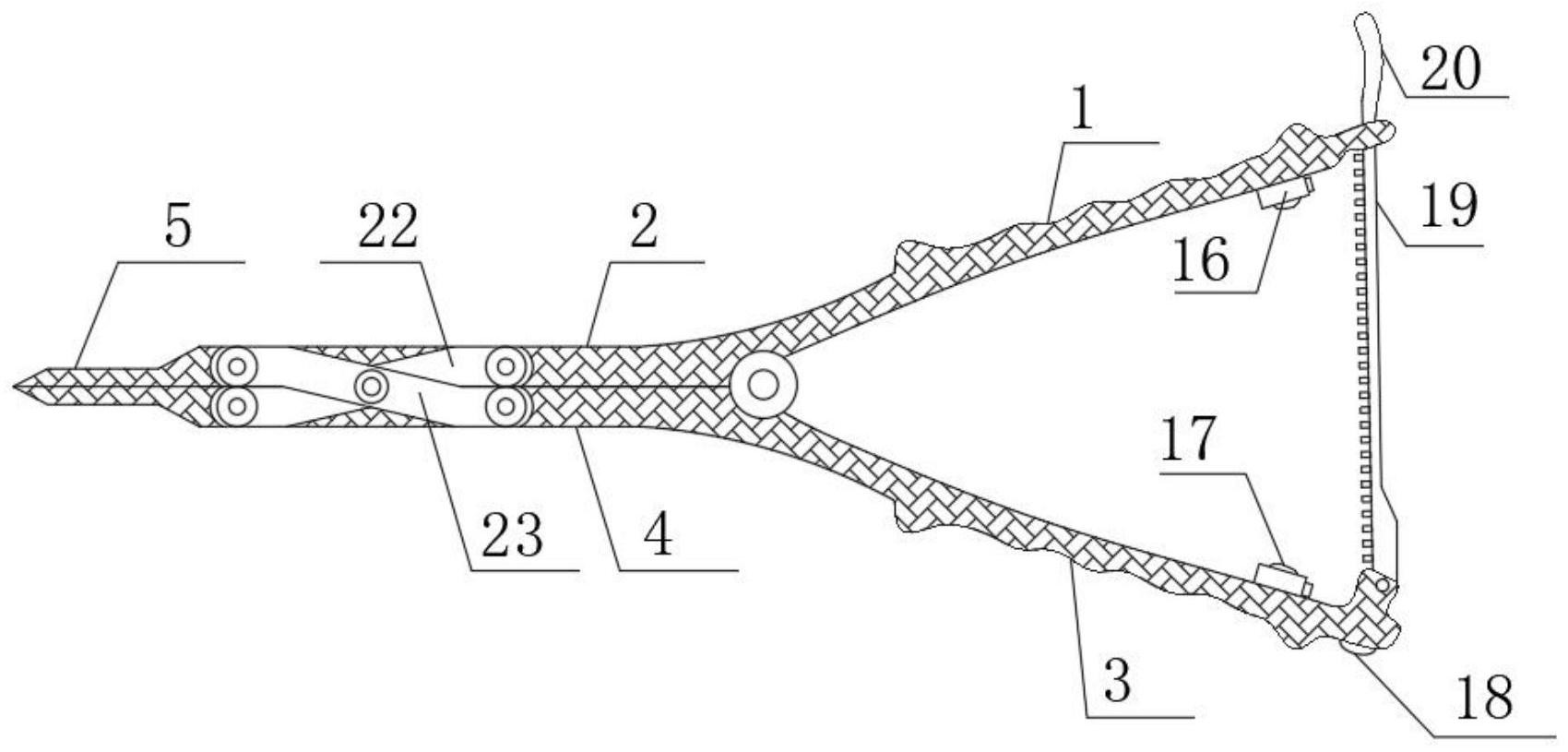

(一)解决的技术问题 本发明的目的在于提供一种手术用多功能切口撑开器，以解决现有的撑开器不具 备对术区冲洗及清理的功能，不利于保持术野清晰，以及不能使光线聚焦至术野，导致无法 满足特定手术需求的问题。 (二)技术方案 为实现上述手术用多功能切口撑开器解决现有的撑开器不具备对术区冲洗及清 理的功能，不利于保持术野清晰，以及不能使光线聚焦至术野，导致无法满足特定手术需求 的问题，本发明提供如下技术方案： 一种手术用多功能切口撑开器，包括左钳组件和右钳组件，所述左钳组件包括第 一柄部和第一撑开臂，所述第一柄部和第一撑开臂的一端固定连接，所述右钳组件包括第 二柄部和第二撑开臂，所述第二柄部和第二撑开臂的一端固定连接，所述第一撑开臂和第 二撑开臂的另一端均固定连接有钳头，两个所述钳头相互靠近的一侧均设置有灯光组件， 两个所述钳头相互远离的一侧上下两端均镶嵌有恒温加热丝，所述钳头的内部镶嵌有导热 板，所述导热板的一端与灯光组件连接，所述导热板的另一端固定连接有散热板，所述散热 板设置于第一撑开臂和第二撑开臂的另一端外侧壁上，所述散热板的表面固定连接有多个 呈等间距平行设置的散热鳍片，所述第一撑开臂和第二撑开臂的内部均开设有通槽，所述 通槽的内部设置有弹性伸缩管，所述弹性伸缩管的一端固定连接有连接软管，所述第一撑 开臂和第二撑开臂的另一端内侧均开设有凹槽，所述凹槽与通槽相连通，所述连接软管的 端部位于凹槽内，所述凹槽的两侧内壁上均粘接连接有弹性卡块，所述弹性卡块与连接软 管相适配。 4 CN 111544063 A 说　明　书 2/5 页 优选的，所述第一柄部和第二柄部的另一端内侧均设置有管道接口，所述管道接 口的一端与弹性伸缩管相连通，所述管道接口的另一端与外界的管道连接。 优选的，所述通槽设置有两个，两个通槽呈上下平行设置，其中一个通槽内设置有 冲洗管，另一个通槽内设置有吸引管。 优选的，所述管道接口的外侧设置有管道开关，所述管道开关为机械弹簧开关，所 述第二柄部的另一端外侧设置有电源开关，所述电源开关通过导线与灯光组件相连接。 优选的，所述第二柄部的另一端内侧通过销轴活动连接有限位杆，所述限位杆远 离第二柄部的一端贯穿第一柄部并固定连接有把手。 优选的，所述第一撑开臂和第二撑开臂的另一端正面均开设有限位滑槽，所述第 一撑开臂的正面中部通过销轴活动连接有第一连接片，所述第一连接片远离第一撑开臂的 一端通过销轴活动连接第二撑开臂上的限位滑槽，所述第二撑开臂的正面中部通过销轴活 动连接有第二连接片，所述第二连接片远离第二撑开臂的一端通过销轴活动连接第一撑开 臂上的限位滑槽，所述第一连接片与第二连接片的中部通过销轴活动连接。 优选的，所述灯光组件包括安装槽，所述安装槽开设于钳头的内壁上，所述安装槽 的开口处设置有聚光透镜，所述安装槽的内部安装有LED冷光灯。 优选的，所述安装槽的槽底内壁上镶嵌有导热罩，所述导热罩与导热板固定连接， 所述安装槽开口内壁上镶嵌有反光板。 优选的，所述第一柄部的另一端开设有空槽，所述空槽的一端内壁上开设有齿槽， 所述限位杆与空槽贯穿连接，且限位杆的一侧固定连接有凸齿，所述凸齿与齿槽相适配。 优选的，所述空槽的内部设置有贴合板，所述贴合板的一侧与限位杆的另一侧贴 合连接，所述贴合板的另一侧中部通过伸缩杆与空槽的另一端内壁连接，所述贴合板的另 一侧两端均通过复位弹簧与空槽的另一端内壁连接。 (三)有益效果 与现有技术相比，本发明提供了一种手术用多功能切口撑开器，具备以下有益效 果： 1、本发明通过在钳头上内置有灯光组件，在灯光组件上设置有LED冷光灯、聚光透 镜以及反光板，使光线聚焦至术野，能够满足较深手术切口的腔隙照明，解决照明不良、频 繁校正无影灯的问题。 2、本发明通过在第一撑开臂和第二撑开臂内均设置有两个弹性伸缩管和连接软 管，连接软管能够伸长移动至患者的手术处，其中一个连接软管设置为冲洗管，可以大范 围、多角度冲洗术野，且不会损伤较为脆弱的机体组织；另一个连接软管设置为吸引管，可 以及时地吸引引流液、冲洗液，保证术野清晰。 附图说明 图1为本发明整体结构示意图。 图2为本发明整体结构张开状态示意图。 图3为本发明灯光组件结构示意图。 图4为本发明钳头结构剖面示意图。 图5为本发明凹槽结构侧视示意图。 5 CN 111544063 A 说　明　书 3/5 页 图6为本发明灯光组件结构剖面示意图。 图7为本发明空槽结构侧视示意图。 图中：1、第一柄部；2、第一撑开臂；3、第二柄部；4、第二撑开臂；5、钳头；6、灯光组 件；7、恒温加热丝；8、导热板；9、散热板；10、散热鳍片；11、通槽；12、弹性伸缩管；13、连接软 管；14、凹槽；15、弹性卡块；16、管道接口；17、管道开关；18、电源开关；19、限位杆；191、凸 齿；20、把手；21、限位滑槽；22、第一连接片；23、第二连接片；24、安装槽；25、聚光透镜；26、 LED冷光灯；27、导热罩；28、反光板；29、空槽；30、齿槽；31、贴合板；32、伸缩杆；33、复位弹 簧。
