技术摘要：

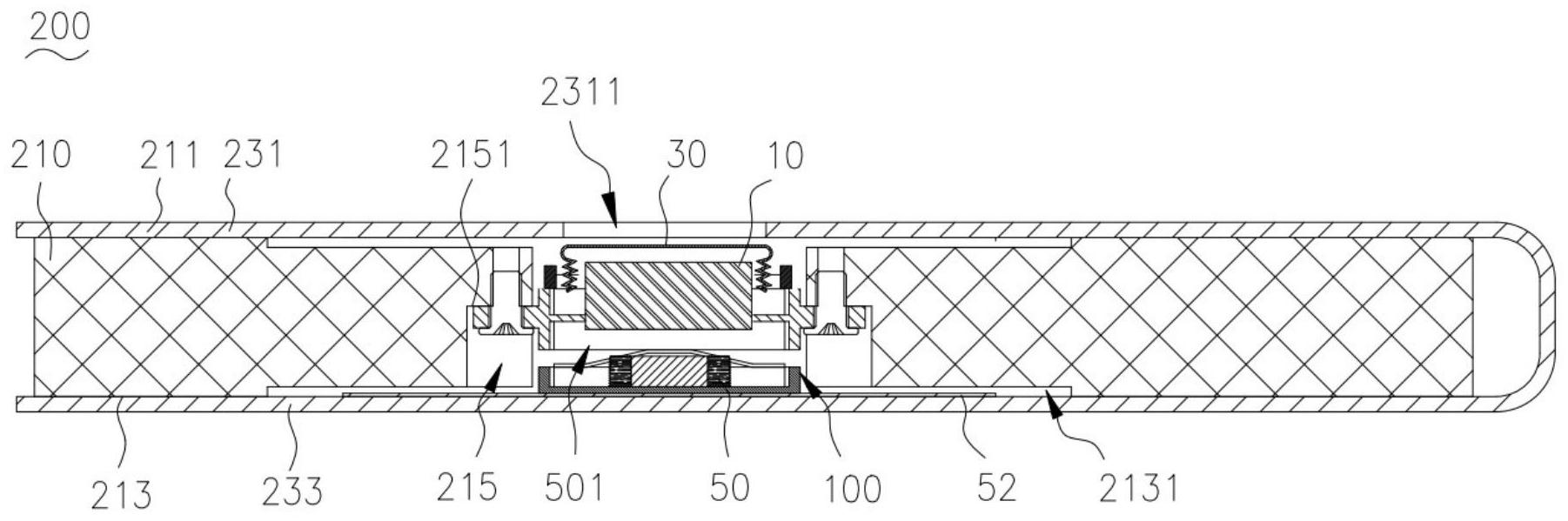

本申请涉及一种电声模组、电子设备以及音频输出方法。电子设备包括中框、第一外观部件、第二外观部件以及电声模组。第一外观部件以及第二外观部件分别设置于中框的相对两侧，电声模组连接于中框。电声模组包括磁路系统和设置于磁路系统相对两侧的振膜线圈以及电磁驱动  全部
背景技术：
随着科技的发展进步，通信技术得到了飞速发展和长足的进步，而随着通信技术 的提高，智能电子产品的普及提高到了一个前所未有的高度，越来越多的智能终端或电子 设备成为人们生活中不可或缺的一部分，如智能手机、智能电视和电脑等。 传统的电子设备，通过受话器将待播放的音频文件转换为模拟信号并输出人耳能 够听到的声波，使人们能够通过电子设备收听音频，如语音通话、语音消息、视频通话等音 频。然而，目前电子设备的受话器通常设置于显示屏的一侧，电子设备的壳体上需要开设对 应于该受话器的出音孔，以便于将受话器发出的声音导出到外界。用户在使用时，经常需要 调整电子设备的姿态，例如翻转正反面，并将耳朵对准到出音孔的位置才能收听音频，使用 较为繁琐。
技术实现要素：
本申请实施例提供一种电声模组、电子设备以及音频输出方法。 第一方面，本申请实施例提供一种电声模组。电声模组包括磁路系统、振膜线圈以 及电磁驱动模块。磁路系统用于产生磁场，振膜线圈设置于磁路系统的一侧，并位于磁路系 统产生的磁场内，振膜线圈在接入电流时产生振动。电磁驱动模块，设置于磁路系统远离振 膜线圈的一侧，并位于磁路系统产生的磁场内，电磁驱动模块与磁路系统之间具有振动间 隙；电磁驱动模块用于连接负载，并由基于磁路系统的磁场所产生的电磁力驱动而带动负 载振动。 第二方面，本申请实施例还提供一种电子设备，包括中框、第一外观部件、第二外 观部件以及上述的电声模组，第一外观部件以及第二外观部件分别设置于中框的相对两 侧，电声模组连接于中框。第一外观部件与振膜线圈相对设置；第二外观部件连接于电磁驱 动模块，并由电磁驱动模块驱动而振动。 第三方面，本申请实施例还提供一种音频输出方法，应用于上述的电子设备，音频 输出方法包括：当电子设备获取到待播放的音频文件时，确定第一外观部件、第二外观部件 中朝向用户者，若第一外观部件朝向用户，则根据音频文件，向振膜线圈输入音频电流，若 第二外观部件朝向用户，则根据音频文件，向电磁驱动模块输入音频电流。 本申请实施例提供的电子设备、电声模组以及音频输出方法中，将振膜线圈、电磁 驱动模块分别设置在磁路系统的两侧，并分别对应于电子设备的第一外观部件和第二外观 部件，其中，振膜线圈在接入音频电流时，能够在磁路系统的磁场中受力而发声，声音能够 由第一外观部件传输至用户处，电磁驱动模块由基于磁路系统的磁场所产生的电磁力驱动 而带动负载振动带动第二外观部件振动发声。通过这样的方案，电子设备具备双面可发声 4 CN 111601213 A 说　明　书 2/10 页 的电声模组，用户在收听音频时则可以根据电子设备较为方便的姿态收听音频而不必翻转 电子设备，例如，当电子设备的第一外观部件朝向用户时，用户能够由第一外观部件侧的振 膜线圈收听音频；当电子设备的第二外观部件朝向用户时，可以由电磁驱动模块驱动第二 外观部件振动以将声音直接传播到外界(如传播到用户耳中)。 因此，上述的电子设备可以根据用户当前使用电子设备的实际朝向确定发声的部 件，避免用户在使用时候需要将电子设备翻转到仅具有出音孔的一侧表面，电子设备具有 相对较高的使用便利性。进一步地，由于振膜线圈和电磁驱动模块共用同一个磁路系统，能 够使得双面发声的电声模组的结构更为简化，电子设备的厚度能够做得更小，顺应了电子 设备小型化、轻薄化的发展趋势。 附图说明 为了更清楚地说明申请的技术方案，下面将对实施方式中所需要使用的附图作简 单地介绍，显而易见地，下面描述中的附图仅仅是申请的一些实施方式，对于本领域普通技 术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。 图1是本申请实施例提供的电子设备的立体示意图。 图2是图1所示电子设备沿II-II线的横截面示意图。 图3是本申请一实施例提供的电声模组的剖面示意图。 图4是图3所示电声模组的立体组装示意图。 图5是图4所示电声模组的立体分解示意图。 图6是本申请另一实施例提供的电声模组的剖面示意图。 图7是本申请又一实施例提供的电声模组的剖面示意图。 图8是本申请实施例提供的电子设备的功能框图。 图9是本申请一实施例提供的音频输出方法的流程框图。 图10是本申请另一实施例提供的音频输出方法的流程框图。
