便于开合的工业设备运输箱及箱扣


技术摘要:

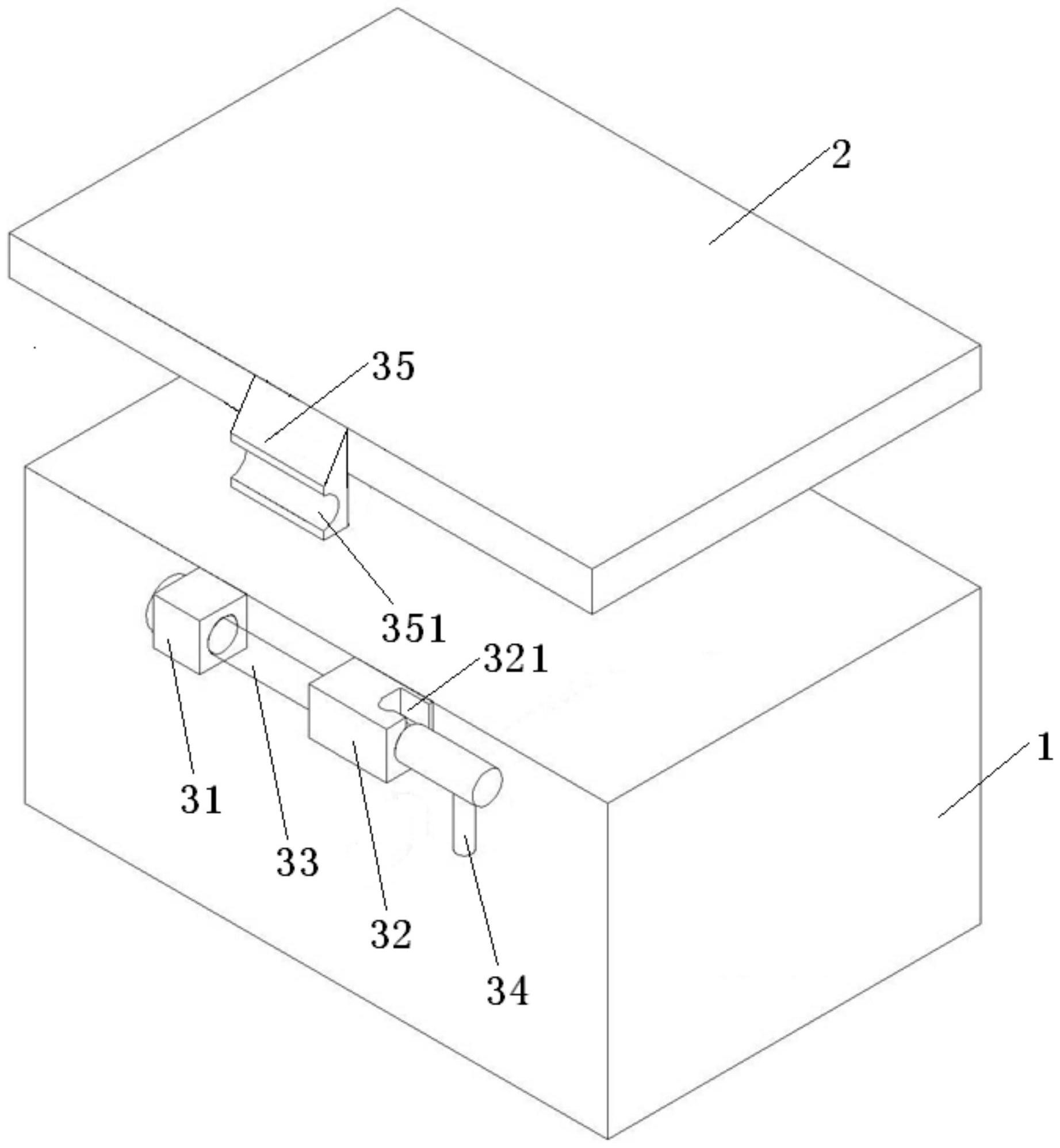

本发明公开了一种便于开合的工业设备运输箱及箱扣,其中,所述运输箱包括:箱体、上盖和箱扣,所述箱扣包括第一定位块、第二定位块、调节杆、定位销和插块,所述第一定位块、第二定位块横向间隔固定于箱体的侧壁上,所述第二定位块上设置有定位槽,所述调节杆配合穿过  全部
背景技术:
现有的工业设备用运输箱的通常采用拉扣式连接或螺栓螺丝连接,其中,拉扣式 需要后开安装孔,容易对箱体造成破坏,另外,拉扣需要较长行程,对支撑点也有限制,所以 不适用于高度偏低的箱体,螺栓螺丝式连接应用较多,但是,开合相对耗时,另外,根据现场 工作人员力度的不同,对丝扣的使用寿命影响很大,进而影响整个箱体的寿命,同时,该类 运输箱容易因放置时间过长而导致螺栓螺丝锈死,进而导致无法拆卸。 因此,提出一种新型的运输箱,搭配一种新型的箱扣,使其更便于开合、且可保证 安全扣紧,成为人们亟待解决的问题。
技术实现要素:
鉴于此,本发明的目的在于提供一种新型的便于开合的工业设备运输箱,搭配一 种新型箱扣,以丰富运输箱的种类,同时保证其开合便捷性、安全性,提高其使用寿命。 本发明提供的技术方案是:便于开合的工业设备运输箱,包括:箱体、上盖和箱扣, 其中,所述箱扣包括第一定位块、第二定位块、调节杆、定位销和插块,所述第一定位块、第 二定位块横向间隔固定于箱体的侧壁上,所述第二定位块上设置有定位槽,所述调节杆配 合穿过所述第一定位块和第二定位块,所述调节杆的一端设置有与第一定位块配合的限位 边沿,中间段开设开槽,所述定位销垂直连接于所述调节杆的另一端,且可由第二定位块的 外部推入所述定位槽,以锁定调节杆,所述插块设置于上盖上,可由上至下配合进入所述开 槽与箱体侧壁之间的空隙内,所述插块上还设置有与调节杆的外周配合的凹槽,当插块进 入开槽与箱体侧壁之间的空隙后,所述调节杆可配合旋转进入所述凹槽,实现箱体与上盖 的锁死。 优选,所述调节杆与定位销固定连接。 进一步优选,所述调节杆的端部沿其径向设置有通孔,所述定位销配合设置于所 述通孔内且可在所述通孔内沿通孔的轴向运动,所述定位销的两端部均设置有限位帽,所 述定位槽位于第二定位块的上端,与定位槽相对的第二定位块的下部设置有通孔,当将定 位销推入所述定位槽所在位置后,定位销自然下落,上端的限位帽配合进入所述定位槽,下 端伸出第二定位块的下底面。 进一步优选,所述通孔的孔径小于定位销的限位帽的直径。 进一步优选,所述便于开合的工业设备运输箱还包括与调节杆的端部配合的限位 套,用于在定位销进入所述定位槽后,配合套于位于限位边沿和第一定位块之间的调节杆 上,防止调节杆沿其轴向移动。 进一步优选,所述第一定位块和第二定位块相对的端面的上部均设置有倾斜面或 3 CN 111591588 A 说 明 书 2/3 页 倒角,以便于插块的插入。 进一步优选,所述开槽的长度大于第一定位块与第二定位块的相对内端面之间的 距离。 进一步优选,所述开槽的长度小于第一定位块与第二定位块的相背外端面之间的 距离,且调节杆的未设置开槽的两端的外周始终有位于第一定位块与第二定位块内的部 分。 进一步优选,所述箱体和上盖为分体式结构,所述箱和上盖相对的两侧或前后左 右四面均设置有箱扣;或所述箱体和上盖的一侧铰接、相对的另一侧通过箱扣连接。 本发明还提供了一种箱扣,所述箱扣为上述便于开合的工业设备运输箱中的箱 扣。 本发明提供的便于开合的工业设备运输箱,采用箱扣实现开合,具体扣合方式如 下:旋转调节杆,使调节杆的开槽朝向箱体的侧壁,此时,调节杆在定位销的重力作用下保 持稳定,之后,使箱盖下落,此时,插块将配合进入开槽与箱体的侧壁之间,接着,旋转调节 杆,使调节杆进入插块的凹槽内,实现两者的扣合,之后,推动调节杆沿其轴向运动,使定位 销进入定位槽内,以防止调节杆随意转动,至此,实现上盖与箱体的锁定,同理,逆向操作可 实现箱扣的打开。 本发明提供的便于开合的工业设备运输箱,结构合理,开合便捷,开合过程仅需推 动及旋转调节杆,箱扣连接的接触面大、连接更牢固,可保证安全扣紧。 附图说明 下面结合附图及实施方式对本发明作进一步详细的说明: 图1为本发明提供的便于开合的工业设备运输箱未扣合状态的结构示意图; 图2为本发明提供的便于开合的工业设备运输箱扣合状态的结构示意图; 图3为调节杆与插块未扣合的状态图; 图4为调节杆与插块扣合后的状态图。
