技术摘要：
本发明公开了基于云计算的5G移动网络多通道基站节点管理系统，包括信号采样模块、参考校准模块，所述信号采样模块对基于云计算的5G移动网络多通道基站节点管理系统中通讯基站节点信号采样，信号采样模块连接参考校准模块，参考校准模块运用电阻R3‑电阻R5和电容C1‑电 全部
背景技术：
当前世界各地对于5G技术的研发热度很高，国内外各主流标准化机构都已经认识 到现阶段5G技术发展的迫切性，随着从4G到5G的发展，用户需求不断提高，室内外数据业务 大幅度拓展，使用通用移动电信系统(UMTS)无线电接入技术或5GPP长期演进(LTE)无线电 接入技术，中间传输网络可用于在移动网络的不同节点之间，具体地说是在无线电接入网 (RAN)的节点之间输送数据，此类中间传输网络可能是相对于来往于用户设备(UE)的数据 业务的潜在瓶如当向UE传送下行链路(DL)数据业务时，在传输网络中可能发生拥塞，并且 减慢或甚至完全阻断到UE的DL业务。 进一步而言，当不同无线电接入技术共存于移动网络中时，也可出现问题，用于拥 塞处置的不同机制可由不同无线电接入技术应用，这可引起有关不同无线电接入技术之间 公平性的问题，也即是会导致基于云计算的5G移动网络基站节点与用户设备(UE) 传输网 络中的严重拥塞，导致信息交互接收不及时甚至紊乱。
技术实现要素：

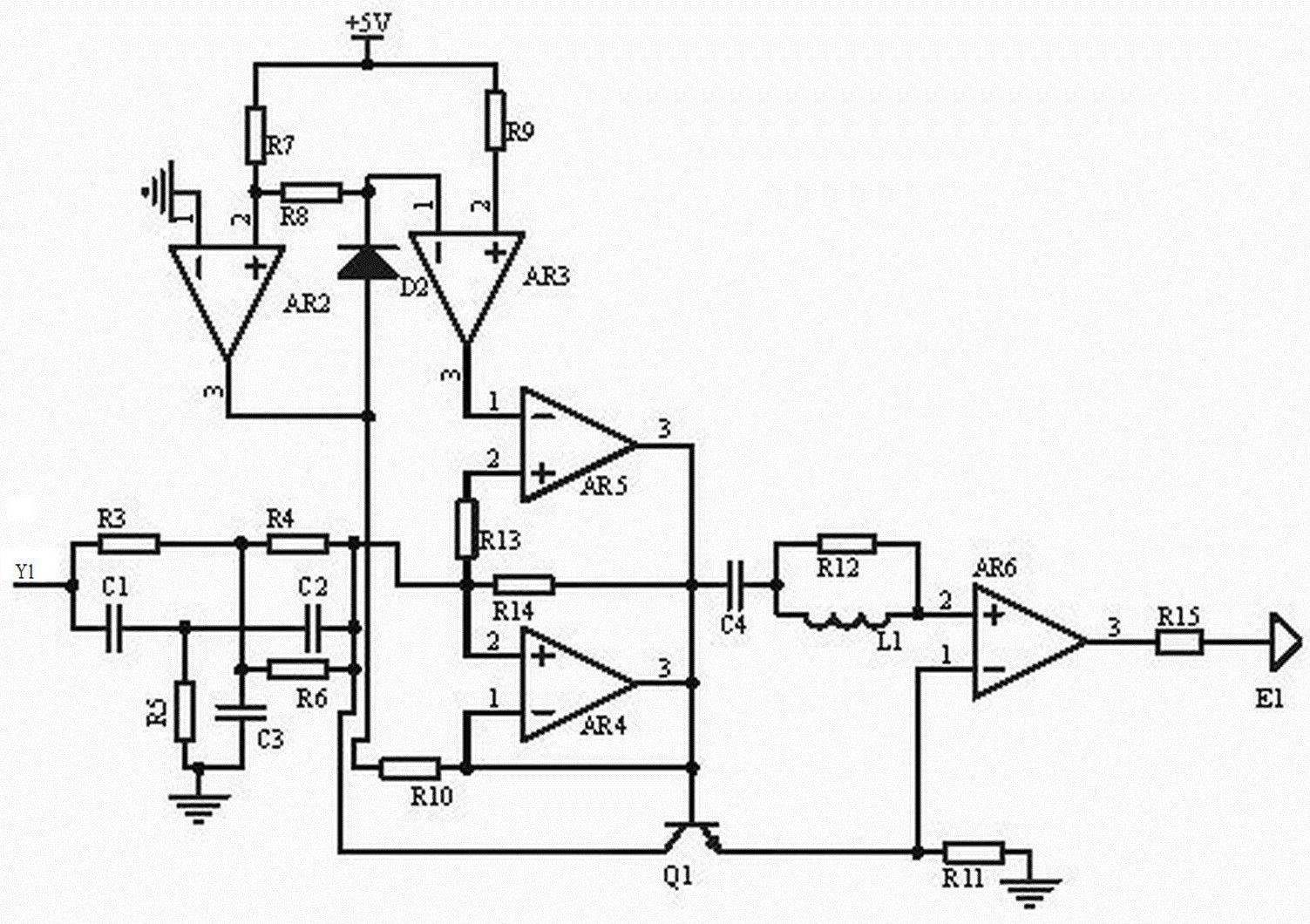

针对上述情况，为克服现有技术之缺陷，本发明之目的在于提供基于云计算的5G 移动网络多通道基站节点管理系统，能够对5G移动网络检测系统中通讯基站节点信号采样 校准，转换为基于云计算的5G移动网络多通道基站节点管理系统终端的参考信号。 其解决的技术方案是，基于云计算的5G移动网络多通道基站节点管理系统，包括 信号采样模块、参考校准模块，所述信号采样模块对基于云计算的5G移动网络多通道基站 节点管理系统中通讯基站节点信号采样，信号采样模块连接参考校准模块，参考校准模块 输出信号经信号发射器E1发送至基于云计算的5G移动网络多通道基站节点管理系统终端； 所述参考校准模块包括电阻R3，电阻R3的一端接电容C1的一端和信号采样模块输出端 口，电阻R3的另一端接电阻R4、电阻R6、电容C3的一端，电容C1的另一端接电阻R5、电容C2的 一端，电阻R5、电容C3的另一端接地，电阻R4的另一端接电阻R6、电容C2的另一端和电阻 R13、电阻R14的一端以及运放器AR4的同相输入端、三极管Q1的集电极，运放器AR4的反相输 入端接电阻R10、电容C4的一端和运放器AR4的输出端、三极管Q1 的基极以及电阻R14的另 一端、运放器AR5的输出端，运放器AR5的同相输入端接电阻R13的另一端，运放器AR5的反相 输入端接运放器AR3的输出端，运放器AR3的同相输入端接电阻R9的一端，运放器AR3的反相 输入端接二极管D2的负极、电阻R8的一端，电阻R8的另一端接运放器AR2的同相输入端、电 阻R7的一端，电阻R7、电阻R9的另一端接电源 5V，运放器AR2的反相输入端接地，运放器AR2 的输出端接二极管D2的正极、电阻R10的另一端，电容C4的另一端接电阻R12、电感L1的一 端，电阻R12的另一端接电感L1的另一端和运放器AR6的同相输入端，运放器AR6的反相输入 3 CN 111600627 A 说 明 书 2/4 页 端接三极管Q1的发射极、电阻R11的一端，电阻R11的另一端接地，运放器AR6的输出端接电 阻R15的一端，电阻R15的另一端接信号发射器E1。 由于以上技术方案的采用，本发明与现有技术相比具有如下优点； 1. 运用电阻R3-电阻R5和电容C1-电容C3组成选频电路限制信号频率，为下一步调节 信号波形准备，只有频率和参考信号频率一致，才能进行比较调节信号波形，利用电容C1、 电容C2的去耦电容性质，滤除信号噪声比，电容C3为旁路电容，电阻R3-电阻R5起到限流的 作用，因此实现了稳定信号频率的作用，在频率稳定的基础上，才能运用运放器AR5、运放器 AR4组成的复合电路对信号波形调节，运放器AR5反相输入端接收外来参考信号，便于对信 号波形微调，具有很大的可靠性； 2.运放器AR2缓冲稳定运放器AR3反相输入端信号电位，运放器AR3比较信号调节信号 的尖峰值，以保证运放器AR5反相输入端接收信号的准确性，运放器AR5比较参考信号和选 频电路输出信号，微调信号峰值，同时运放器AR4比较运放器AR2输出信号和选频电路输出 信号，进一步稳定信号波形，然后运用电容C4去耦，进一步降低信号噪声比，此时电感L1使 选频电路限定的频率发生谐振，电阻R12的两端电压升高，以达到扩宽信号脉冲的作用，提 高信号传输的稳定性，然后运用运放器AR6进一步微调信号振幅，此时三极管Q1检测运放器 AR4输出信号和选频电路输出信号电位差，反馈异常高电平信号至运放器AR6反相输入端， 以实现微调信号振幅的作用，最后管理系统终端接收信号作为参考信号，及时分析对基于 云计算的5G移动网络基站节点与用户设备(UE) 传输网络中的严重拥塞状况响应。 附图说明 图1为本发明基于云计算的5G移动网络多通道基站节点管理系统的参考校准模块 图。 图2为本发明基于云计算的5G移动网络多通道基站节点管理系统的信号采样模 块。
