技术摘要：
本发明的目的在于公开一种阳极振动成型机炭块测高装置，它包括轨道、测量小车和激光测距仪，所述轨道水平设置，所述测量小车设置在所述轨道上，所述测量小车的一端通过牵引钢丝绳依次穿过第二导向轮和第一导向轮固定在振动成型机的重锤框架上，所述测量小车的另一端通  全部
背景技术：
振动成型机主要用于铝电解用预焙阳极的糊料成型生产，其作用是将制备好的阳 极糊料(160℃)在规定的模具内挤压成型。振动成型机是利用振台下悬挂的旋转轴上偏心 振动转子作为振动源，当设备工作时，使平台产生振动，从而使平台上模具内的物料发生振 动，在上部重锤的作用下使物料产生挤压，物料重新排列，组织间隙变小，密度增大，物料中 的沥青将各种大小的颗粒胶合在一起，达到定型、坚实的目的。 传统的测高方法是磁条测高(如图1所示)和齿轮齿条测高。磁条测高是通过测量 仪对磁条上的磁性刻度感应传输给中央处理器，对间距的要求很高，振台振动时晃动或重 锤框架变形时，磁条与测量仪距离变化，间距过大，感应不上，系统会自动保护，成型机停止 工作，需要重启，浪费能源、物料会冷却、效率下降；间距太小，两者易发生碰撞损坏；其次在 振台的高频振动下，磁条会消磁，失去测量功能，影响生产。齿轮齿条测高在振台的高频振 动下易脱开，而且容易积灰，齿轮啮合不好，无法读取刻度。 因此，特别需要一种阳极振动成型机炭块测高装置，以解决上述现有存在的问题。
技术实现要素：

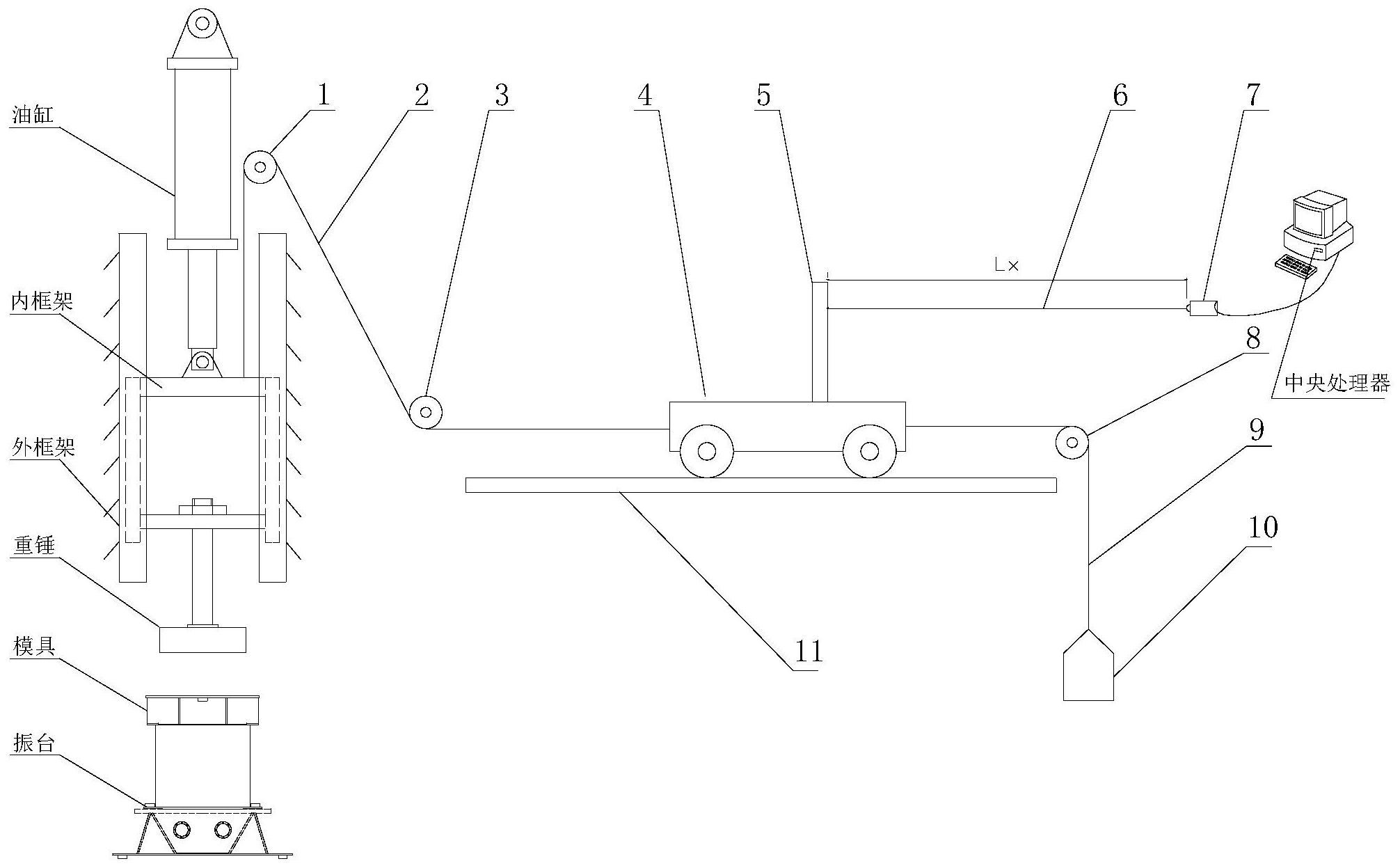

本发明的目的在于提供一种阳极振动成型机炭块测高装置，针对现有技术的不 足，利用激光测距仪测量重锤在振台工作结束后的上升高度，既为炭块高度，结构简单，方 便易行，不易损坏，提高生产效率，节约成本。 本发明所解决的技术问题可以采用以下技术方案来实现： 一种阳极振动成型机炭块测高装置，其特征在于，它包括轨道、测量小车和激光测 距仪，所述轨道水平设置，所述测量小车设置在所述轨道上，所述测量小车的一端通过牵引 钢丝绳依次穿过第二导向轮和第一导向轮固定在振动成型机的重锤框架上，所述测量小车 的另一端通过回车钢丝绳穿过第三导向轮连接配重，所述测量小车上垂直设置有反射板， 所述激光测距仪设置在所述反射板的同一水平面上。 在本发明的一个实施例中，所述第一导向轮、第二导向轮和第三导向轮均为定滑 轮，并分别固定在钢架上。 本发明的阳极振动成型机炭块测高装置，与现有技术相比，重锤带动测量小车移 动，利用激光测距仪测量重锤在振台工作结束后的上升高度，既为炭块高度，结构简单，方 便易行，不易损坏，提高生产效率，节约成本，实现本发明的目的。 本发明的特点可参阅本案图式及以下较好实施方式的详细说明而获得清楚地了 解。 3 CN 111590715 A 说　明　书 2/2 页 附图说明 图1为传统的磁条测高装置的结构示意图； 图2为本发明的阳极振动成型机炭块测高装置的结构示意图。
