技术摘要：
本发明公开了一种积叠式超微距精密导电滑环芯轴，包括有支撑轴和绝缘套，支撑轴的一端设有安装板，支撑轴上设有若干长条形凹槽，安装板的背面设有若干注胶口，安装板的正面设有圆柱形凸台，绝缘套由若干绝缘板构成，绝缘板的截面呈弧形，绝缘套的一端设有绝缘挡圈，相  全部
背景技术：
目前超微距精密导电滑环被广泛应用在军工航空航天高端领域的某些设备的关 键部位中，用于传输精密信号、微弱电流、信号组合方案(如视频、控制、传感、以太网、电源 等的组合)等。随着军工航空航天设备越来越趋于轻量化及微型化设计，设备中预留给导电 滑环的轴向及径向安装空间也随之越来越小，从而要求导电滑环外形尺寸越来些小。 芯轴是导电滑环的重要部件，主要包括有支撑轴、绝缘环、导电环等组成。现有芯 轴的结构很难适应超微距精密导电滑环的设计要求，将其尺寸等比例缩小至超微距精密导 电滑环的设计要求时，存在加工难、良品率低、生产成本高等问题。因此，有必要针对超微距 精密导电滑环的使用要求，设计一种小直径、厚度薄、导电环与导电环间距很小的能够适应 超微距精密导电滑环使用要求的芯轴。
技术实现要素：

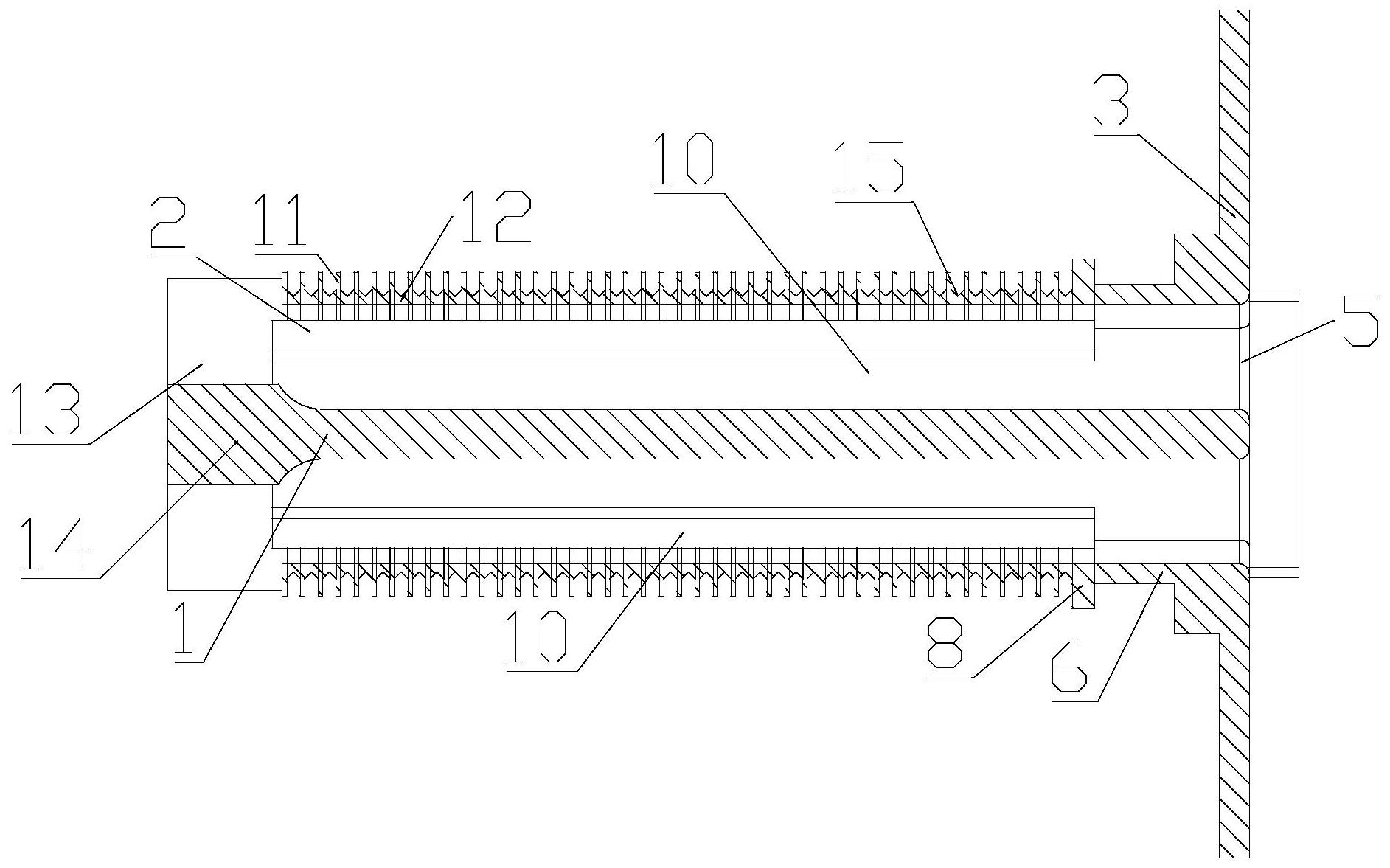

为解决上述技术问题，本发明采用的技术方案是：一种积叠式超微距精密导电滑 环芯轴，包括有支撑轴和套在支撑轴上的绝缘套，支撑轴的一端设有安装板，支撑轴固定连 接安装板正面的中部，支撑轴上设有若干长条形凹槽，长条形凹槽的长度方向平行于支撑 轴的长度方向，安装板的背面设有若干分别连通长条形凹槽的注胶口，安装板的正面设有 圆柱形凸台，圆柱形凸台与支撑轴同轴，绝缘套由若干绕支撑轴的轴线圆周整列排布的绝 缘板构成，绝缘板的截面呈弧形，绝缘套的一端设有绝缘挡圈，绝缘板的一端分别固定连接 绝缘挡圈，绝缘套套在支撑轴上，绝缘挡圈抵住圆柱形凸台，相邻绝缘板之间形成开口，开 口与长条形凹槽一一对应，长条形凹槽与相应的开口构成注胶腔，绝缘套上套有若干绝缘 环和若干导电环，绝缘环和导电环依次交替设置，注胶腔内填满固化后的胶水。 作为上述技术方案的优选，所述长条形凹槽的数量为两条，两条长条形凹槽相对 设置。 作为上述技术方案的优选，所述导电环的外圆周面上设有截面为V型的环形槽，环 形槽与导电环同轴。 作为上述技术方案的优选，相邻所述导电环之间的距离小于0.1mm。 作为上述技术方案的优选，所述胶水为环氧树脂胶。 作为上述技术方案的优选，所述支撑轴由sus316L钢材制成，所述绝缘套由聚砜制 成，导电环由H62黄铜镀金材料制成，绝缘环由PI聚酰亚胺塑料制成。 本发明的有益效果是：本发明的芯轴，采用积叠式的结构，易于加工生产，注胶方 便，有利于直径小、厚度薄、环与环间距很小的导电环的芯轴的生产组装，减少裂纹、疏松或 者气泡等缺陷的产生，提高了超微距芯轴的良品率低，适用于制作超微距精密导电滑环。 3 CN 111600172 A 说　明　书 2/3 页 附图说明 图1是本发明的结构示意图； 图2是本发明注胶过程时的截面示意图； 图3是绝缘套装在支撑轴上时的结构示意图； 图4是绝缘套和支撑轴拆解时的结构示意图。
