技术摘要：
本发明提出一种单层辐射状电极点布局的触控面板装置，包括触控面板、及多个电极点。该触控面板具有一表面。该多个电极点以菱形结构排列而设置于该表面上，每一个电极点分别设置于该菱形结构的四个顶点上，其中，每一个电极点以多条直线导线由其电极点的中心均匀间隔向  全部
背景技术：
触控面板的技术原理是当手指或其他介质接触到屏幕时，依据不同感应方式，侦 测电压、电流、声波或红外线等，以此测出触压点的坐标位置。例如电阻式即为利用上、下电 极间的电位差，计算施压点位置检测出触控点所在。电容式触控面板是利用排列的透明电 极与人体的间的静电结合所产生的电容变化，从所产生的电流或电压来检测其坐标。 随着智能手机的普及，多点触控的技术需求与日俱增。目前，多点触控主要是通过 投射电容式触控技术来实现。 投射电容式技术主要是通过双层氧化铟锡材质形成行列交错感测单元矩阵，以侦 测得精确的触控位置。投射电容式触控技术的基本原理是以电容感应为主，利用设计多个 蚀刻后的氧化铟锡材质电极，增加多组存在不同平面、同时又相互垂直的透明导线，形成类 似X、Y轴驱动线。这些导线皆由控制器所控制，依序轮流扫瞄侦测电容值变化至控制器。 然而，使用双层氧化铟锡材质结构的触控面板，必需采用跨桥结构才能实现。另 外，由于在同一平面采用双层结构，电极点连接至控制器时的电路间距较窄，容易产生短路 而造成侦测错误。
技术实现要素：

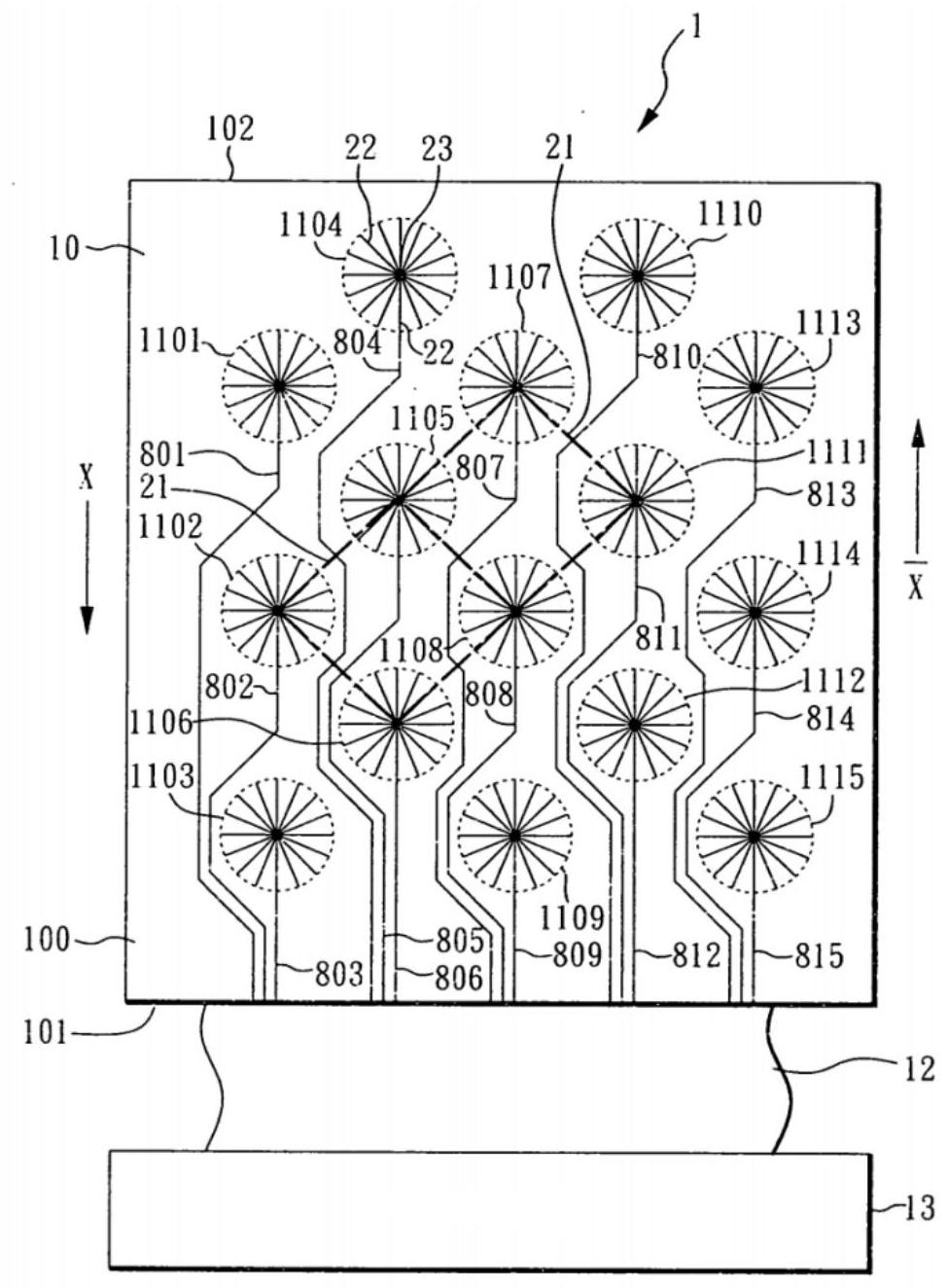

本发明主要目的是提供一种单层辐射状电极点布局的触控面板装置，使电极点连 接至控制电路时，节省成本，同时可避免造成侦测错误。 本发明提出一种单层辐射状电极点布局的触控面板装置，包括触控面板、及多个 电极点。该触控面板具有一表面。该多个电极点以菱形结构排列而设置于该表面上，每一个 电极点分别设置于该菱形结构的四个顶点上，其中，每一个电极点以多条直线导线由其电 极点的中心均匀间隔向外扩散延伸而形成一辐射状，且每一个电极点的其中一条直线导线 以一连接导线延伸至该触控面板的一侧边。 较佳地，该多个电极点可由氧化铟锡材质制成。其次，该延伸至第一侧边的连接导 线连接至一软性电路板。本发明更可包含有一控制电路，其经由软性电路板电性连接至该 多个电极点。 附图说明 图1是本发明较佳实施例的操作示意图。 图2是本发明较佳实施例的结构示意图。 图3及图4是本发明侦测触控点位置的示意图。 图5是本发明另一较佳实施例的结构示意图。 3 CN 111596803 A 说　明　书 2/3 页
