技术摘要：
本发明涉及一种边缘仿形单元及仿形测试装置，仿形测试装置包括：支撑单元；中间仿形单元，可拆卸地连接于支撑单元一侧；边缘仿形单元，可拆卸地连接于支撑单元设有中间仿形单元的一侧；其中，边缘仿形单元位于中间仿形单元至少一侧且与中间仿形单元相邻以与中间仿形单  全部
背景技术：
随着人们对显示设备的要求逐渐提高，基于OLED显示面板的可弯曲的特点，采用 曲面盖板)与柔性的OLED显示面板贴合形成曲面显示装置的技术应运而生，使得显示装置 的可视面积进一步加大。 但是，由于柔性的OLED显示面板与盖板贴合的过程中，两者之间极易产生气泡而 影响显示设备的显示劣化，因此通常需要使用具有不同曲率的仿形装置进行贴合测试以确 认贴合治具的形状以避免气泡的产生。仿形装置制作和验证需要花费较长的时间，因此导 致仿形装置的整体制作时间较长，测试效率较低。
技术实现要素：

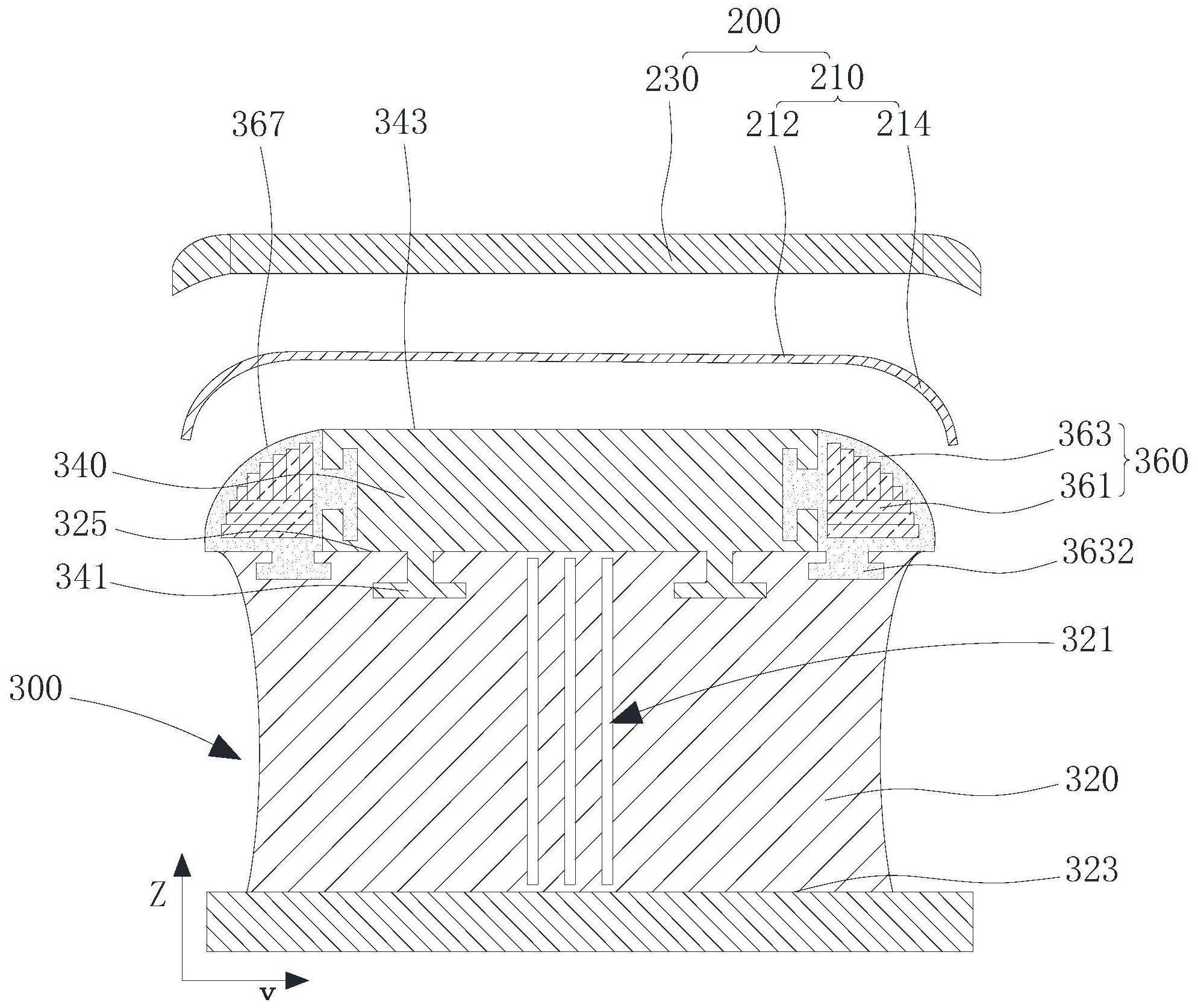

基于此，有必要针对用于贴合柔性的OLED显示面板与盖板的仿形装置的制作时间 较长的问题，提供一种改善上述问题的边缘仿形单元及贴合治具。 根据本申请的一个方面，提供一种贴合治具，所述贴合治具包括： 支撑单元； 中间仿形单元，可拆卸地连接于所述支撑单元一侧；及 边缘仿形单元，可拆卸地连接于所述支撑单元设有所述中间仿形单元的一侧； 其中，所述边缘仿形单元位于所述中间仿形单元至少一侧且与所述中间仿形单元 相邻以与所述中间仿形单元拼接形成仿形支撑面。 在一个实施例中，所述中间仿形单元具有第一子仿形支撑面，所述边缘仿形单元 具有第二子仿形支撑面； 所述第一子仿形支撑面和所述第二子仿形支撑面拼接形成所述仿形支撑面； 优选地，所述第一子仿形支撑面和所述第二子仿形支撑面平滑过渡。 在一个实施例中，所述边缘仿形单元包括多个边缘仿形单体； 所述多个边缘仿形单体堆叠设置以拼接形成所述第二子仿形支撑面。 在一个实施例中，所述边缘仿形单元包括： 堆叠设置的多个边缘仿形单体；及 包覆部，所述包覆部包覆于所述多个边缘仿形单体外侧以形成所述第二子仿形支 撑面； 优选地，所述边缘仿形单体的刚度大于所述包覆部的刚度。 在一个实施例中，所述多个边缘仿形单体沿第一方向依次堆叠；或 所述多个边缘仿形单体沿与第一方向垂直的第二方向依次堆叠；或 部分所述边缘仿形单体沿第一方向依次堆叠，其余部分所述边缘仿形单体沿第二 方向依次堆叠。 4 CN 111554811 A 说　明　书 2/8 页 在一个实施例中，所述支撑单元朝向所述中间仿形单元的一侧开设有第一限位 槽，所述中间仿形单元设有与所述第一限位槽相匹配的第一限位部； 所述第一限位部嵌设于所述第一限位槽内。 在一个实施例中，所述支撑单元和/或所述中间仿形单元朝向所述边缘仿形单元 的一侧开设有第二限位槽； 所述边缘仿形单元设有第二限位部，所述第二限位部嵌设于所述第二限位槽内。 在一个实施例中，所述贴合治具还包括调节件； 所述支撑单元设有用于内嵌所述调节件的调节腔，所述支撑单元可在位于所述调 节腔中的所述调节件的作用下发生弹性形变，以调节在预设方向上所述支撑单元的尺寸。 在一个实施例中，所述支撑单元包括第一支撑部及第二支撑部，所述第二支撑部 可拆卸地设于所述第一支撑部至少一侧且与所述第一支撑部相邻，所述第一支撑部与所述 第二支撑部拼接形成支撑所述中间仿形单元与所述边缘仿形单元的抵持面； 优选地，所述第一支撑部朝向所述第二支撑部的一侧开设有第三限位槽，所述第 二支撑部设有与所述第三限位槽相匹配的第三限位部，所述第三限位部嵌设于所述第三限 位槽内。 根据本申请的另一个方面，提供一种边缘仿形单元，用于显示面板和保护盖板贴 合，所述边缘仿形单元包括： 多个边缘仿形单体，所述多个边缘仿形单体相互堆叠； 包覆部，包覆于所述多个边缘仿形单体外，所述包覆部形成第二子仿形支撑面。 上述贴合治具，由于中间仿形单元与边缘仿形单元分别可拆卸地安装于支撑单 元，因此可根据保护盖板的形状选择不同形状的中间仿形单元与边缘仿形单元，不同形状 的中间仿形单元与边缘仿形单元可形成不同形状的仿形支撑面进行贴合测试，从而快速获 得满足需要的贴合治具。 附图说明 图1为现有技术中贴合装置示意图； 图2为本发明一实施例的贴合装置示意图； 图3为本发明一实施例的支撑单元与调节件的装配示意图； 图4为本发明另一实施例的贴合治具的截面示意图。 附图标记说明： 100、仿形装置；200、显示装置；210、显示面板；212、主显示区；214、侧显示区；230、 保护盖板；300、贴合治具；320、支撑单元；321、调节腔；323、放置面；325、支撑面；327、第一 支撑部；329、第二支撑部；3292、第三限位部；340、中间仿形单元；341、第一限位部；343、第 一子仿形支撑面；360、边缘仿形单元；361、边缘仿形单体；363、包覆部；3632、第二限位部； 367、第二子仿形支撑面；400、调节件。
