技术摘要：
本发明公开了一种物流用精密仪器转运装置，针对精密仪器转运过程中，难免会将精密仪器倒置，进而会使仪器内部的部件受损，以致精密仪器不再精准的问题，现提出以下方案，包括底板，所述底板顶部外壁的中央位置通过螺栓固定有升降架，所述升降架的一侧外壁上通过螺栓固  全部
背景技术：
目前，由于我国企业生产规模与水平的不断提高，生产设备与物流设备的更新与 现代化需求旺盛，汽车、烟草、药品、家电等行业都是物流技术装备的良好市场，运输过程中 不乏会遇到一些特殊领域的一些重要仪器，这些货物有着特殊的性质，为了适应市场需求， 物流技术装备厂商也不断提高产品的水平并且开发出新产品。 现有的物流用精密仪器转运装置存在以下问题：在物流仓库内的货物往往需要人 工经过多次转运，且转运过程辗转复杂，在这过程中很难对精密仪器做好针对性防护措施， 难免会将精密仪器倒置，进而会使仪器内部的部件受损，以致精密仪器不再精准，而现有专 利不易解决此类问题，因此，亟需一种物流用精密仪器转运装置来解决上述问题。
技术实现要素：

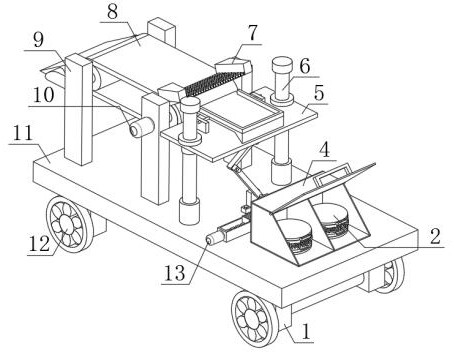

基于现有物流用精密仪器转运装置很难对精密仪器做好针对性防护措施，难免会 将精密仪器倒置，进而会使仪器内部的部件受损，以致精密仪器不再精准的技术问题，本发 明提出了一种物流用精密仪器转运装置。 为了实现上述目的，本发明采用了如下技术方案： 一种物流用精密仪器转运装置，包括底板，所述底板顶部外壁的中央位置通过螺栓固 定有升降架，所述升降架的一侧外壁上通过螺栓固定有第二电机，第二电机输出轴的一端 键连接有转轴，转轴远离第二电机的一端通过螺栓固定有螺纹杆，所述螺纹杆的外壁螺纹 连接有齿轮条，所述底板的顶部外壁上通过螺钉固定有两个固定座，两个所述固定座的相 对一侧内壁通过轴承连接有同一个转杆，转杆的一端穿过固定座的一侧内壁通过螺栓固定 有齿轮，齿轮和齿轮条相啮合，所述转杆的外壁固定连接有第一连接杆，第一连接杆的顶端 通过轴承连接有第二连接杆，所述底板的顶部外壁上通过螺栓固定有两个滑杆，两个滑杆 的外壁均滑动连接有滑套，两个所述滑套的相对一侧外壁通过螺栓固定有同一个横板，所 述横板底部外壁的中央位置通过螺栓固定有固定块，第二连接杆的顶端通过轴承连接在固 定块的一侧外壁上，所述底板顶部外壁的一侧设有一个传送机构和一个滑动机构。 作为本发明再进一步的方案：所述传送机构包括四个支撑板、传送带和第一电机， 四个支撑板通过螺栓固定在底板顶部外壁的一侧，第一电机通过螺栓固定在支撑板的一侧 外壁上，第一电机输出轴的一端键连接有转轴，转轴远离第一电机的一端通过螺栓固定有 主动轮。 作为本发明再进一步的方案：两个所述支撑板的相对一侧内壁通过轴承连接有同 一个从动轮，传送带套接在主动轮和从动轮的外壁上，两个支撑板的一侧外壁上通过螺栓 固定有卸货板。 作为本发明再进一步的方案：所述滑动机构包括引导板和滑板，滑板通过螺栓固 4 CN 111547346 A 说　明　书 2/4 页 定在两个支撑板的相对一侧内壁上，滑板的顶部外壁上通过轴承连接有等距离分布的滚 轮，引导板通过螺栓固定在滑板顶部外壁的两侧。 作为本发明再进一步的方案：所述横板顶部外壁的一侧通过螺栓固定有两个安装 板，两个安装板的相对一侧内壁通过铰链连接有同一个转运台，转运台的一侧位于滑板的 正下方。 作为本发明再进一步的方案：所述底板顶部外壁的一侧通过螺栓固定有收纳箱， 收纳箱顶部外壁的一侧通过铰链连接有箱盖，箱盖顶部外壁的一侧通过螺栓固定有把手。 作为本发明再进一步的方案：所述收纳箱底部内壁的两侧均设有转运盒，转运盒 顶部外壁的一侧通过铰链连接有盖板。 作为本发明再进一步的方案：所述转运盒的外壁上开有环槽，环槽的内壁开有等 距离分布的限位孔，限位孔的内壁滑动连接有限位块，限位块的一侧外壁上通过螺栓固定 有橡胶垫，橡胶垫位于转运盒的内部，环槽的内壁套接有环形弹簧。 作为本发明再进一步的方案：所述底板底部外壁的四角处均通过螺栓固定有支撑 腿，两个支撑腿的相对一侧外壁通过螺栓固定有同一个连接轴，连接轴的两端通过轴承连 接有车轮。 作为本发明再进一步的方案：所述底板的一侧外壁上通过螺栓固定有手扶杆。 本发明的有益效果为： 1.通过设置升降架和转运台，将装有精密仪器的转运盒放置在转运台上，启动第二电 机，第二电机转动带动螺纹杆转动，由于齿轮条是螺纹连接在螺纹杆外壁上，齿轮条和齿轮 相啮合，螺纹杆转动带动齿轮转动，第二电机正反转，齿轮配合第一连接杆和第二连接杆完 成升降，当横板升高至一定高度，转运台的一侧被滑板底部外壁的一侧阻挡，转运台在铰链 和滑板的作用下开始倾斜，转运台的内放置的转运盒便可以倾斜滑落到滑板上，滑板表面 的滚轮可以减少滑动过程中摩擦力，转运简单安全，自动化较强； 2.通过设置转运盒、滑板和引导板，将易碎品放置在转运盒内部，限位块一侧的橡胶垫 紧紧的抵在精密仪器的外壁上，限位块配合环形弹簧可以起到很好的缓冲效果，转运盒从 转运台倾斜，滑至滑板上时，滑板两侧设置的引导板可以限制转运盒滑到传送带的中央位 置，避免转运盒从传送带边缘掉落，造成精密仪器受损，在转运盒与引导板相碰撞矫正位置 时，转运盒内部的环形弹簧就能进行很好的缓震，确保转运过程中精密仪器的安全； 3.通过设置手扶杆，手扶杆配合车轮就能将装置变成转运小车，将精密仪器放置进收 纳箱内，推到装货车旁边，然后转运盒在升降架的作用下，升至高处从滑板滑向传送带，启 动第一电机，第一电机转动带动传送带开始传动，负责装货的工作人员可以在货车货箱内 从传送带的一端接货，将货物放置在车厢内安全稳定的位置。 附图说明 图1为本发明提出的一种物流用精密仪器转运装置实施例1的立体结构图； 图2为本发明提出的一种物流用精密仪器转运装置实施例1转运盒的结构示意图； 图3为本发明提出的一种物流用精密仪器转运装置实施例1升降架的结构示意图； 图4为本发明提出的一种物流用精密仪器转运装置实施例1引导板的结构示意图； 图5为本发明提出的一种物流用精密仪器转运装置实施例2的立体结构图。 5 CN 111547346 A 说　明　书 3/4 页 图中：1支撑腿、2转运盒、3把手、4收纳箱、5横板、6滑杆、7引导板、8传送带、9支撑 板、10第一电机、11底板、12车轮、13第二电机、14橡胶垫、15环形弹簧、16限位块、17滑套、18 固定座、19齿轮、20螺纹杆、21升降架、22齿轮条、23转运台、24安装板、25滑板、26手扶杆。
