技术摘要：
本发明公开了一种利用流体力学快速水蒸发加湿装置，属于加湿设备领域，一种利用流体力学快速水蒸发加湿装置，包括箱体，箱体内顶部固定连接有网板，网板上方固定连接有盖板，且盖板与网板之间形成风道，盖板一侧固定连接有折弯板，风道处设有风轮，风轮通过第一转轴与  全部
背景技术：
风扇，指热天借以生风取凉的用具，电风扇，是用电驱动产生气流的装置，内配置 的扇子通电后来进行转动化成自然风来达到乘凉的效果，风扇在使用的过程中，室内的空 气会流动起来，所以就能够促进汗液的急速蒸发，结合“蒸发需要吸收大量的热量”，因此人 们会感觉到凉爽。 现有技术中风扇，人们在夏天会使用风扇进行降温，由于外界的空气温度较高和 湿度较低，造成室内炎热的情况，加上电扇只是加速空气的快速流通，使得使用者温度不仅 没有降低，反而会升高，同时不能给室内加湿，由此提出一种利用流体力学快速水蒸发加湿 装置。
技术实现要素：

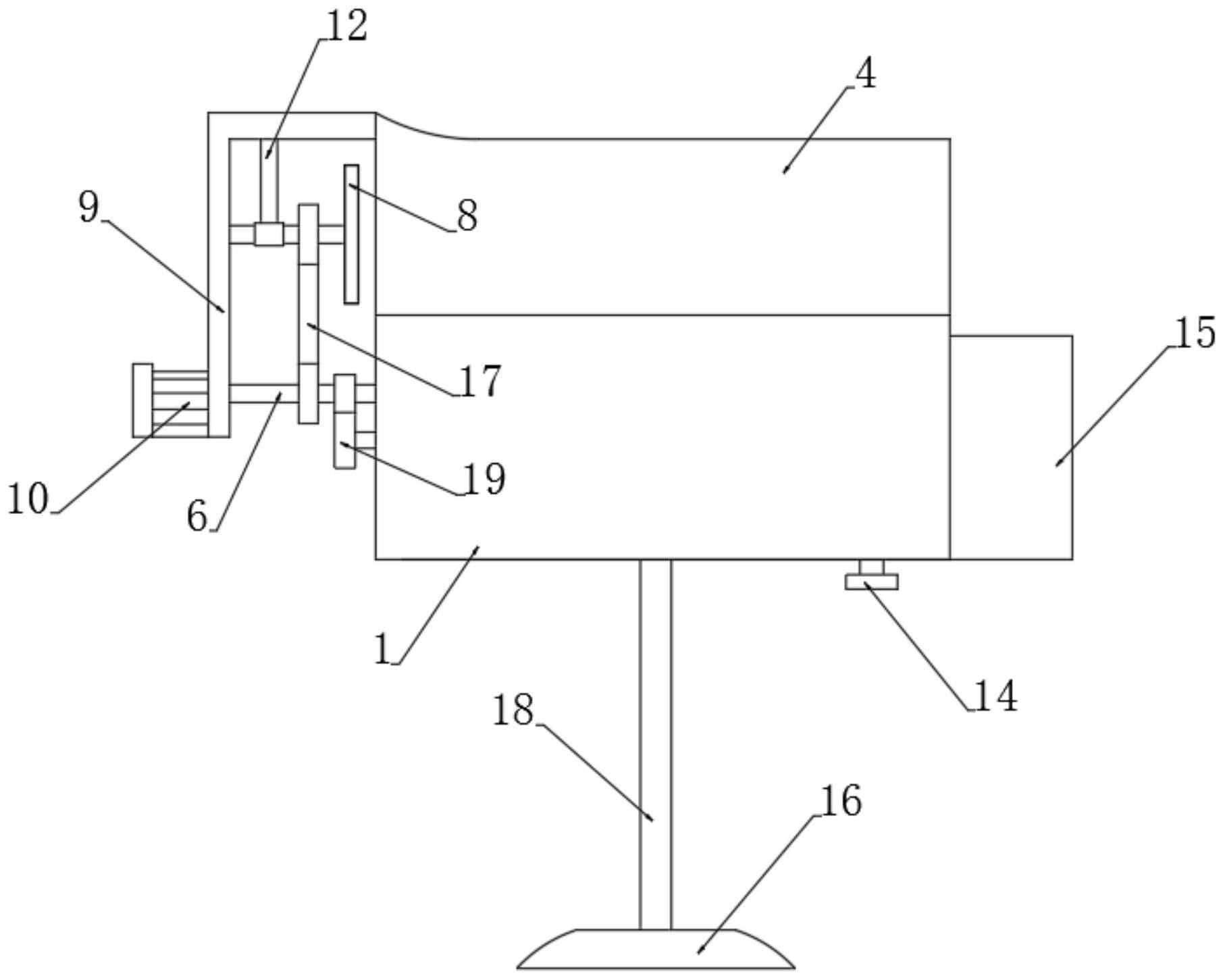

1.要解决的技术问题 针对现有技术中存在的问题，本发明的目的在于提供一种利用流体力学快速水蒸 发加湿装置，它可以实现加速箱体内部的水分快速的蒸发，蒸发的水分不仅可以增加室内 的湿度，同时还可以对使用者进行散热降温，使用的效果好。 2.技术方案 为解决上述问题，本发明采用如下的技术方案。 一种利用流体力学快速水蒸发加湿装置，包括箱体，所述箱体内顶部固定连接有 网板，所述网板上方固定连接有盖板，且盖板与网板之间形成风道，所述盖板一侧固定连接 有折弯板，所述风道处设有风轮，所述风轮通过第一转轴与折弯板转动连接，所述折弯板上 连接有用于支撑第一转轴对应的支撑机构，所述折弯板上固定连接有转动电机，所述转动 电机输出端固定连接有第二转轴，且第二转轴另一端与箱体转动连接，所述第二转轴通过 传动机构与第一转轴传动连接，所述箱体内转动连接有搅拌棒，所述搅拌棒通过减速机构 与第二转轴连接,利用风轮快速转动时，在风道内部形成从进风口到出风口的快速气流，而 由于网板下侧的箱体存在遮挡，无法形成顺畅的横向气流，从而使得网板下方形成低速气 流；因此，根据流体力学原理，风道上方的气压明显高于网板的气压，使箱体内的空气被抽 向风道上方，并进入风道后流向后方，使得箱体容器内的水体在气流的牵引下，不断向上蒸 发，涌入风道内部，同时搅拌棒转动时，可以加速箱体内部的水分快速的蒸发，蒸发的水分 不仅可以增加室内的湿度，同时还可以对使用者进行散热降温，使用的效果好。 进一步的，所述盖板前端向上翘起，使所述风道进风口面积大于出风口面积，盖板 前端向上翘起，使风道进风口面积大于出风口面积，从而可增加风道的进风量，提高风道内 的气流速度，使之显著大于外界气流速度。 3 CN 111550887 A 说　明　书 2/4 页 进一步的，所述支撑机构包括套设在第一转轴上T型杆，所述T型杆上端与折弯板 固定连接，风轮快速的转动时，会产生较大的离心力，T型杆可以对第一转轴进行支撑，使得 第一转轴转动时更加的稳定，更加的平衡。 进一步的，所述传动机构包括固定连接在第一转轴和第二转轴上的传动轮，两个 所述传动轮之间通过传动带传动连接，通过传动带和传动轮可以实现第一转轴和第二转轴 之间的传动连接，既可以在风道内部实现快速的气流，加快箱体内部水分的蒸发，还可以带 动搅拌棒的转动，加速水的流动，加快箱体内部水分蒸发。 进一步的，所述减速包括固定连接在搅拌棒上的第一齿轮，所述第二转轴上套设 有第二齿轮，所述第一齿轮与第二齿轮啮合连接，且第二齿轮的齿轮直径要大于第一齿轮 的齿轮直径，配合第一齿轮和第二齿轮齿轮直径的不同来达到减速的目的，降低搅拌棒转 动的频率，使得搅拌水体时更加的柔和，避免水分溅出。 进一步的，所述箱体一侧固定连接有水箱，且水箱与箱体内部相联通，通过连通器 原理，当往水箱内部加入水时，箱体内部的水分与水箱水分齐平，便于使用者可以通过观察 水箱内部的水分，来判断箱体内部的水分，在适当的添加。 进一步的，所述箱体底部设有排水口，所述排水口内滑动密封连接有底盖，便于将 箱体内部的水分排出，进行更换和清洗。 进一步的，所述箱体的下方设有底座，所述底座通过竖杆与箱体固定连接，便于装 置的放置。 3.有益效果 相比于现有技术，本发明的优点在于： (1)本方案中，利用风轮快速转动时，在风道内部形成从进风口到出风口的快速气 流，而由于网板下侧的箱体存在遮挡，无法形成顺畅的横向气流，从而使得网板下方形成低 速气流；因此，根据流体力学原理，风道上方的气压明显高于网板的气压，使箱体内的空气 被抽向风道上方，并进入风道后流向后方，使得箱体容器内的水体在气流的牵引下，不断向 上蒸发，涌入风道内部，同时搅拌棒转动时，可以加速箱体内部的水分快速的蒸发，蒸发的 水分不仅可以增加室内的湿度，同时还可以对使用者进行散热降温，使用的效果好。 (2)本方案中，利用高速流动的气流以及搅拌水分会造成水分的快速蒸发，利用流 体力学中气流的快速流动时，低气压的气体会涌入高气压区域，使得水分快速的蒸发，通过 传动带和传动轮之间的相互配合，实现风扇工作的过程中能够带动搅拌棒对箱体内部的水 进行搅拌，同时配合第一齿轮和第二齿轮齿轮直径的不同来达到减速的目的，降低搅拌棒 转动的频率，使得搅拌水体时更加的柔和，有效避免水分溅出。 附图说明 图1为本发明的外部结构示意图； 图2为本发明的内部结构示意图； 图3为本发明的工作时气流和水分流向结构示意图； 图4为本发明的部分结构放大示意图； 图5为本发明的盖板部分结构侧面示意图。 图中标号说明： 4 CN 111550887 A 说　明　书 3/4 页 1箱体、2网板、3风道、4盖板、5第一转轴、6第二转轴、7搅拌棒、8风轮、9折弯板、10 转动电机、11传动轮、12T型杆、13第二齿轮、14底盖、15水箱、16底座、17传动带、18竖杆、19 第一齿轮。
