一种功能性混纺纱专用棉梳机喂入机构


技术摘要:
本发明涉及一种功能性混纺纱专用棉梳机喂入机构,包括机架,机架上设有输送机壳和喂棉导辊,输送机壳从左至右依次包括进棉仓、输棉仓、压棉仓,喂棉导辊数量为两个并位于压棉仓的出口一端,两个喂棉导辊的外侧均设有收集罩,两个收集罩之间呈上下对称设置,且两个收集  全部
背景技术:
纱线在牵伸加捻前需要将棉条经过梳棉、精梳、并条等工艺步骤,按照纺纱工艺流 程,梳棉是一道重要的工序,因此梳棉机纺织工业中及其重要的设备,其梳棉机对最终产品 的质量起着至关重要的作用,梳棉机主要将杂乱无章棉花梳理成细长的棉条。现有的梳棉 机的喂入机构在上料时,容易出现棉花在棉斗内形成堆积,从而导致下料不均匀,导致棉条 粗细不均而影响到后续精梳流;棉纤维在未经过精梳前会带有较多的破籽、杂质和短绒,若 在前道工序不进行清除,则会增加后续工序的工作强度,最终将会影响到纱线的质量;而且 喂入机构的罗拉上容易粘附较多的纤维,如不及时清除,则罗拉上的纤维会越来越厚,最后 将影响到罗拉的精度,影响到喂入质量,目前清除的方式只能停车后,人工进行清除,不仅 清除效率低,而且影响到了梳棉效率。
技术实现要素:

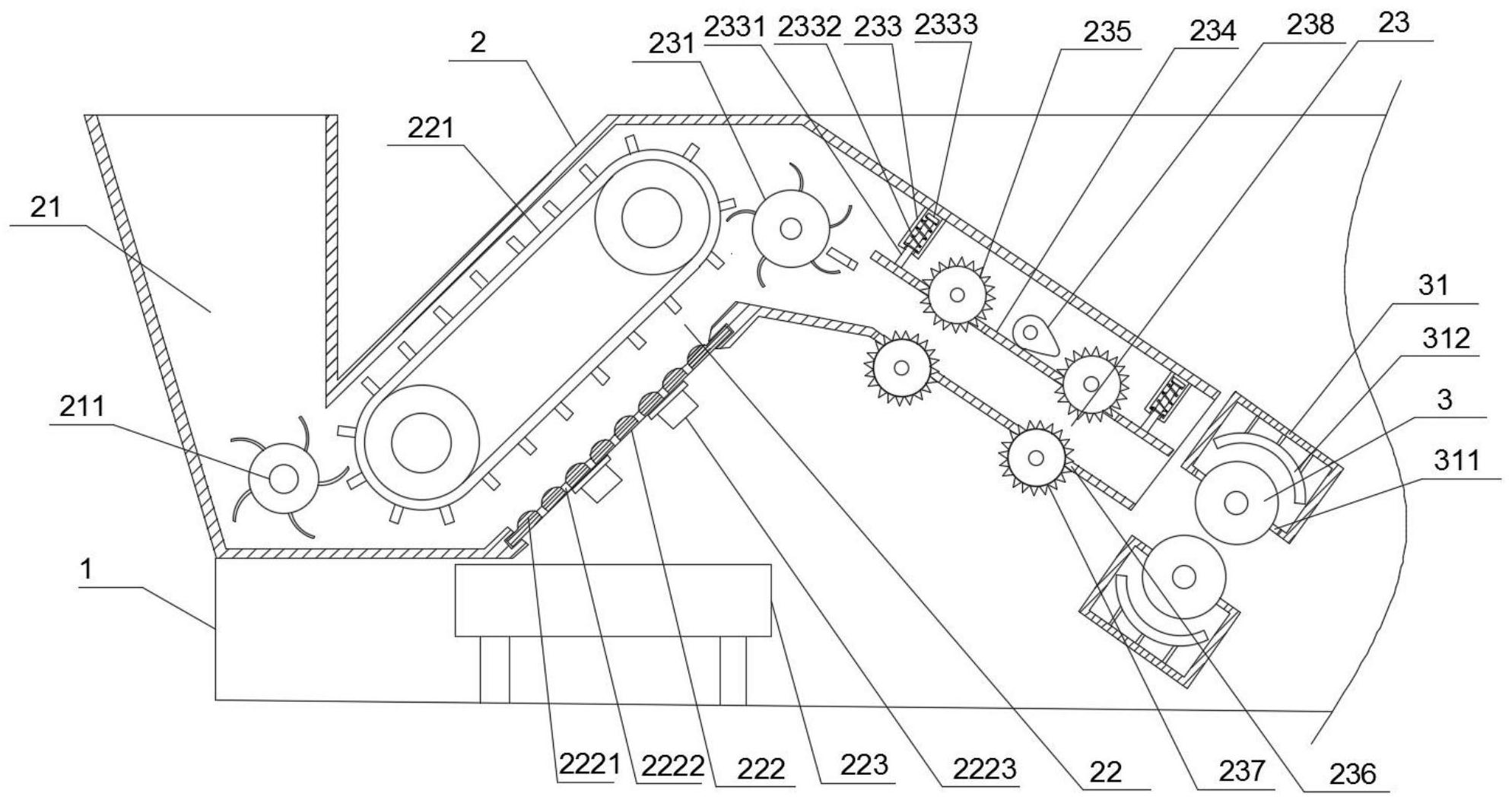

本发明针对上述问题,公开了一种功能性混纺纱专用棉梳机喂入机构。 具体的技术方案如下: 一种功能性混纺纱专用棉梳机喂入机构,包括机架,所述机架上设有输送机壳和 喂棉导辊,所述输送机壳从左至右依次包括进棉仓、输棉仓、压棉仓,所述进棉仓为纵向设 置,进棉仓上端设有进口,进棉仓内腔下端设有第一抓棉辊,且进棉仓下端一侧与输棉仓连 接,所述输棉仓为向上倾斜设置,输棉仓中设有角钉帘,所述角钉帘下端与第一抓棉辊靠近 设置,且第一抓棉辊与角钉帘下端相配合将棉块输送至输棉仓中,所述输棉仓下端设有振 动板,所述振动板上纵向排列设有若干个弧形结构的防滑凸条,且相邻两个防滑凸条之间 均开设有漏孔,且振动板底部设置有多个电磁振动器,所述输棉仓和压棉仓的下端设有用 于收集杂质的收集槽,所述收集槽的两端固定设置在机架两侧,输棉仓的上端与压棉仓连 接,所述压棉仓为倾斜向下设置,压棉仓的一端处设有第二抓棉辊,所述第二抓棉辊与角钉 帘上端相配合将棉块输送至压棉仓中,第二抓棉棍的一侧设有固定板,所述固定板靠近第 二抓棉辊的一侧设有多个刮棉板,所述刮棉板与第二抓棉辊上的齿呈交错设置;所述压棉 仓下端内壁开设有开设有第一活动口,所述第一活动口处设置有下输送辊,所述下输送辊 的两端转动设置在机架两侧,压棉仓上端内壁上设置有定位筒,所述定位筒中活动设置有 连接杆,所述连接杆上套设有弹簧,且连接杆的一端设有限位块,连接杆的另一端贯穿定位 筒并于压棉仓中设有按压板,所述按压板平行于压棉仓下端内壁,且按压板上开设有第二 活动口,所述第二活动口的位置尺寸与第一活动口的位置尺寸相适应,且所述第二活动口 处设有上输送辊,且所述上输送辊位于按压板的上端并与下输送辊之间呈对称设置在压棉 仓中,所述按压板的上表面贴合设置有截面呈凸轮状的按压辊,所述压棉仓的下端设有出 口; 3 CN 111575842 A 说 明 书 2/4 页 所述喂棉导辊数量为两个并位于压棉仓的出口一端,两个喂棉导辊的外侧均设有 收集罩,两个收集罩之间呈上下对称设置,且两个收集罩的相对一侧开设有通口,所述通口 处设置所述喂棉导辊,所述收集罩中均设有静电板,所述静电板靠近设置于喂棉导辊远离 通口的一侧,且静电板通过导线与外界的静电发生器电连接,实现静电板对喂棉导辊上的 纤维、杂质、短绒进行吸附。 进一步的,所述上输棉辊和下输棉辊上均排列设有若干个凸齿。 进一步的,所述第一活动口和第二活动口两侧均设有若干个刮棉块,所述刮棉块 与上输棉辊和下输棉辊上的凸齿之间呈交错设置。 进一步的,所述通口宽度尺寸略大于喂棉导辊的直径尺寸。 进一步的,所述静电板呈弧形结构并与喂棉导辊的形状相适配。 进一步的,所述压棉板与压棉仓下端内壁之间的最小间距不小于35mm。 本发明的有益效果为: (1)本发明采用角钉帘配合输棉仓下端内壁对棉块进行输送,同时电磁振动器对 输棉仓下端振动板施加振动作用力,使得振动板进行高频振动,从而使位于输棉仓中的棉 块在振动板的作用下振动并使棉块中的杂质、破籽通过振动板上的漏孔落入到收集槽中, 从而对棉块进行除杂处理,有效降低了棉块中的含杂率,减少后道工序中的除杂强度。 (2)本发明通过上输棉辊与下输棉辊配合对棉块进行输送,并且通过按压辊的转 动,使得按压板在压棉仓中往复运动,并对棉块进行按压处理,使棉块保持平整状态,从而 便于后道工序进行梳棉处理。 (3)本发明中两个喂棉导辊的外侧设置收集罩,并在收集罩中设置弧形结构的静 电板,使得静电板对喂棉导辊表面残留的纤维、杂质、短绒进行吸附,有效保障了喂棉导辊 的清洁,从而保证了喂棉质量。 附图说明 图1为本发明的结构示意图。 图2为本发明中压棉仓的横向剖视图。 图3为本发明中振动板的结构示意图。 附图标记说明 机架1、输送机壳2、进棉仓21、第一抓棉辊211、输棉仓22、角钉帘221、振动板222、 防滑凸条2221、漏孔2222、电磁振动器2223、收集槽223、压棉仓23、第二抓棉辊231、固定板 232、刮棉板2321、定位筒233、连接杆2331、弹簧2332、限位块2333、按压板234、第二活动口 2341、上输送辊235、第一活动口236、刮棉块2361、下输送辊237、按压辊238、喂棉导辊3、收 集罩31、通口311、静电板312。
