技术摘要：
本发明提供了一种数控系统原点保持器，属于数控机床技术领域。它解决了现有数控系统内驱动模块故障后无法及时处理导致原点数据丢失的问题。本数控系统原点保持器，该原点保持器由外壳和锂电池组成，锂电池安装于外壳内用于对编码器供电，外壳上设置有多个插头，外壳上  全部
背景技术：
现有数控机床内所装设的数控系统驱动模块经常由于伺服电动机温升过高或速 度调节器到达输出极限，导致数控系统驱动模块故障，驱动模块与编码器和数控系统分别 连接，若驱动模块发生故障，那么编码器通不上电就无法工作，(每台数控机床内的编码器 数量也不同)因此数控系统驱动模块发生故障后，维修人员会将驱动模块拆掉进行检测和 维修，但是驱动模块拆卸后一般检测维修时间较长，所以会导致数控系统原点丢失，等模块 修好，再重新设置原点（数控系统原点：在数控系统初始状态下，有一个标准的位置坐标，在 实践过程中若需进行坐标的调节均要以该初始位置坐标为基准）需要花费较长时间，而且 还会造成机床误差，降低加工效率、影响企业效益。
技术实现要素：

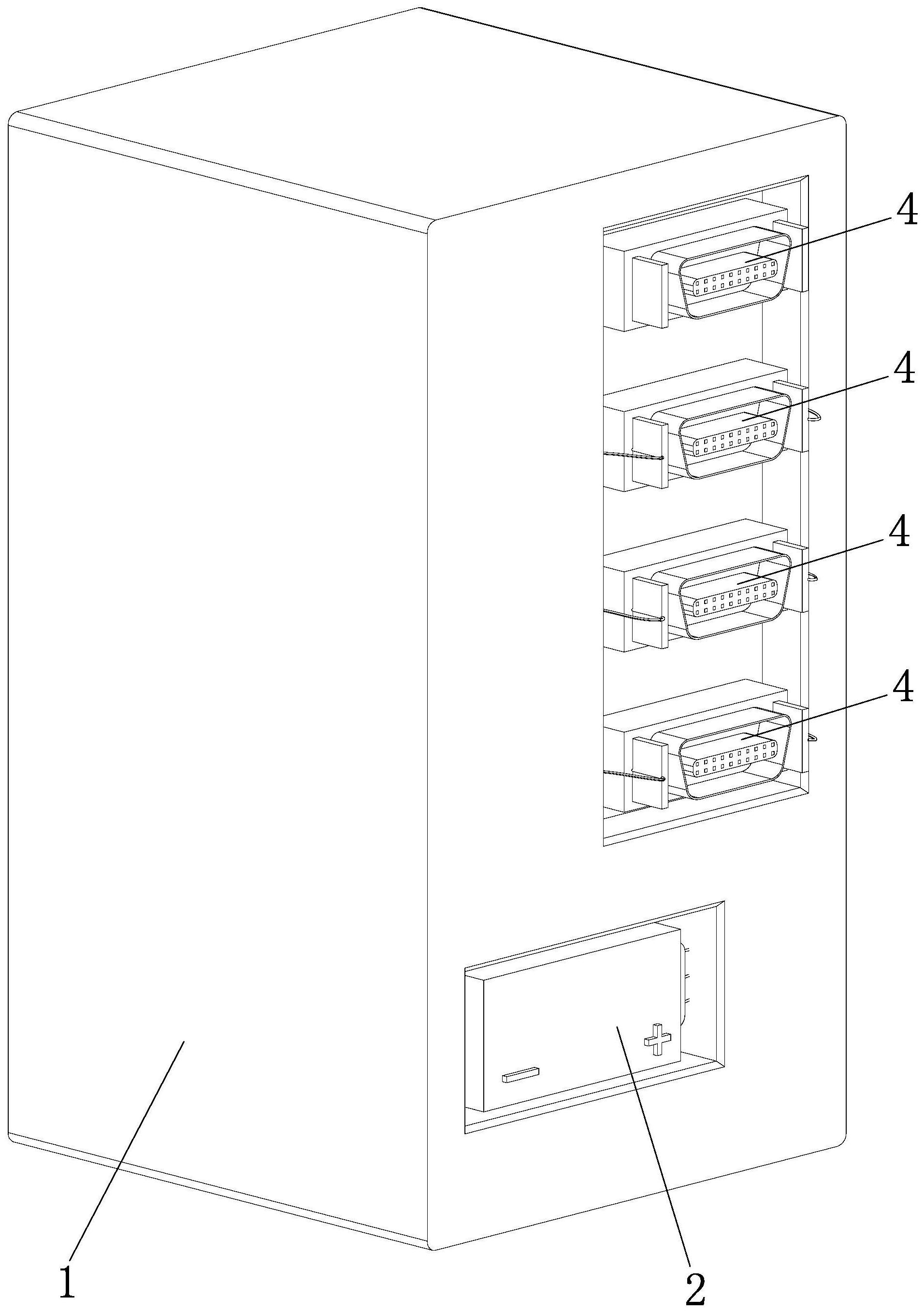

本发明的目的是针对现有技术中存在的上述问题，提供了一种数控系统的驱动模 块出故障需拆卸时,不会因为驱动模块的拆卸就导致数控机床原点丢失的数控系统原点保 持器。 本发明的目的可通过下列技术方案来实现：一种数控系统原点保持器，其特征在 于，该原点保持器由外壳和锂电池组成，所述的锂电池安装于外壳内用于对编码器供电，所 述的外壳上设置有多个插头，所述外壳上的插头与锂电池之间均通过电线相联接，设置于 外壳上的插头为公插头，所述的编码器上均具有与公插头对应的母插头,所述的公插头与 母插头之前通过连接线插接相连，所述连接线的一端设有与外壳上的公插头对应插接的插 接头一，另一端设有与编码器上的母插头对应插接的插接头二。 在上述的一种数控系统原点保持器中，所述的公插头和母插头内均分别具有相对 应的25只对应脚。 在上述的一种数控系统原点保持器中，所述的锂电池两端与公插头的两端均分别 通过相应的电线相联接。 在上述的一种数控系统原点保持器中，所述的编码器内均装设有电容。 与现有技术相比，本数控系统原点保持器具有以下优点：当数控系统驱动模块由 于伺服电动机温升过高或速度调节器到达输出极限而导致故障时，拆卸出故障后的驱动模 块，替换上本原点保持器，并利用本原点保持器上的公插头与编码器上相应的母插头通过 连接线插接相连的方式给编码器供电，达到原点记忆的效果，使编码器不会断电，数控系统 的原点能继续保持，不会因驱动模块拆卸后所导致的数控机床原点丢失；该原点保持器具 有简单方便，易于安装拆卸，且能够节约停机时间，降低因重新找正机床原点所耽误的加工 时间。 3 CN 111585125 A 说　明　书 2/2 页 附图说明 图1是本数控系统原点保持器中外壳的立体结构示意图。 图2是本数控系统原点保持器中去掉外壳的结构示意图。 图3是本数控系统原点保持器中的电路示意图。 图4是本数控系统原点保持器中工作原理的简易示意图。 图中，1、外壳；2、锂电池；3、电线；4、公插头；5、母插头；6、连接线；7、插接头一；8、 插接头二；9、对应脚；10、编码器。
