技术摘要：

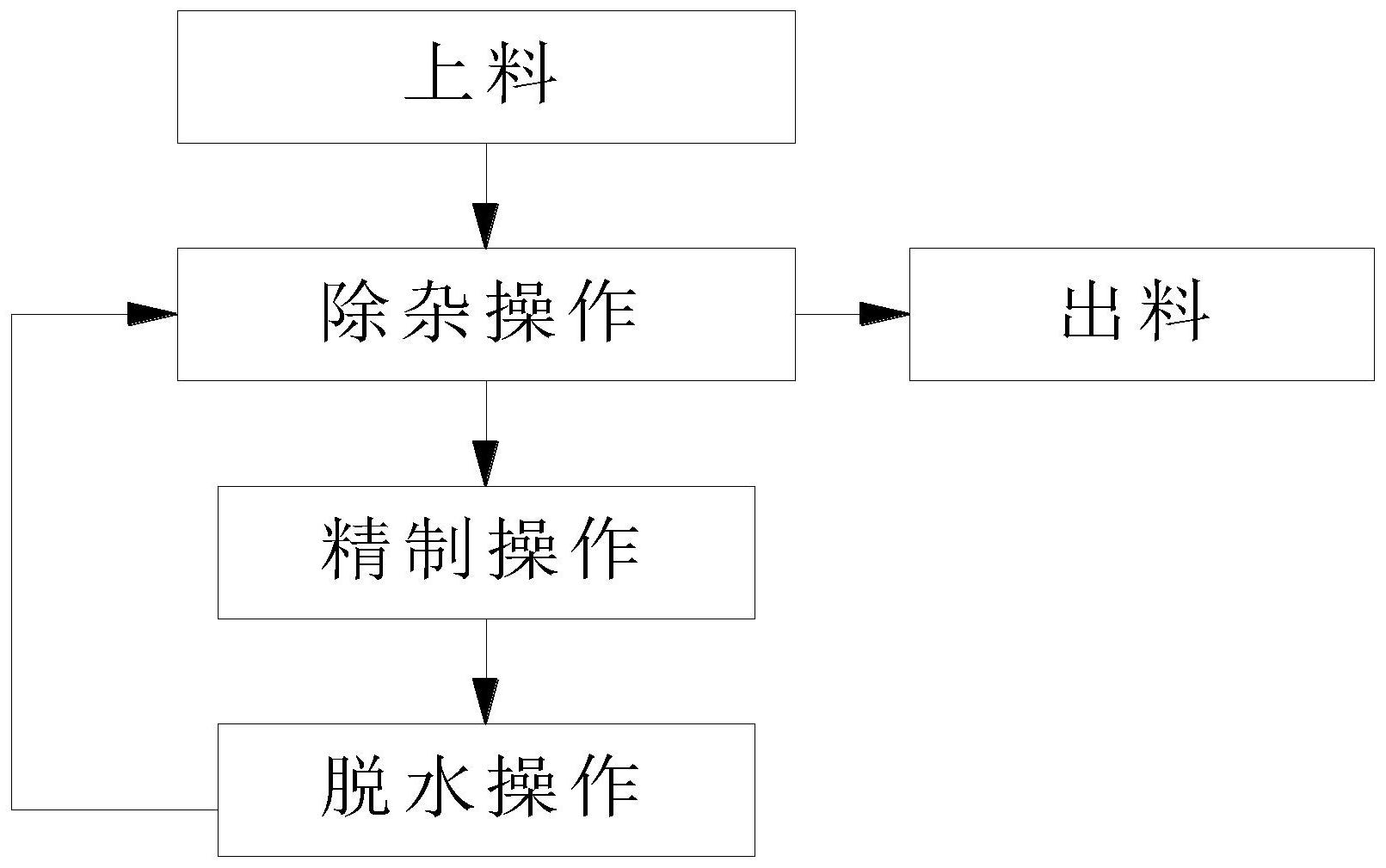

本发明提供一种降低介质损耗因数的变压器油的制造工艺，涉及变压器油制造领域。该降低介质损耗因数的变压器油的制造工艺，各成分配方按照高耐磨性高燃点变压器基础油65％‑72％，环烷基油25％‑31％，抗氧化剂0.3％‑0.5％，金属抑制剂0.04％‑0.06％，应用了初步除杂  全部
背景技术：
变压器油，是指用于变压器、电抗器、互感器、套管、油开关等充油电气设备中，起 绝缘、冷却和灭弧作用的一类绝缘油品。由于历史沿袭，我们仍沿用变压器油这一名称代替 国际上常用的矿物绝缘油或变压器绝缘油这个术语。 绝缘油是高压电气设备绝缘甲的重要组成部分，绝缘洒品质的好环直接关系到充 油设备和电力网的安全。因此绝缘油介质损耗因数作为检测绝缘油好坏的一种有效手段， 直接关系到电力系统的安全经济运行。绝缘油油质分析中介质损耗因数的测量作为一项重 要指标，可判断油质的完好性，表明运行中油的脏污与劣化程度或者油的处理结果如何。存 在缺陷的油质其它的电气和化学指标可能都在合格范围内，但通过油介损试验仍可发现缺 陷。合格的新油中所含极性杂质极少，所以介质损耗因数也小，一般仅有0.01％～0.1％数 量级，但当油由于过热或氧化而引起油质劣化，或混入其它杂质时，所生成的极性杂质和充 电的胶体物质逐渐增加，介质损耗因数也就随之增加，在油的老化产物甚微，用化学方法尚 不能察觉时，介质损耗因数就已明显的分辨出来。因此，介质损耗因数的测定是油质分析检 验监督的重要手段，具有特殊的意义。 变压器油在电场作用下引起的能量损耗，称为油的介质损耗因数，通常在规定的 条件下测量变压器油的介质损耗因数，并以介质损失角正切tgδ表示。测量绝缘油的介质损 失角正切，能灵敏地反映绝缘油在电场、氧化、日照、高温等因素作用下的老化程度，也能灵 敏地发现绝缘油中含有水分、或混入其他杂质时，所生成的极性杂质和带电胶体物质逐渐 增多等现象。因此，绝缘油的tgδ试验是一项重要的电气特性试验。它可反映油中极性杂质 含量和受潮情况，可进一步检验油的绝缘，氧化和精致程度。变压器油的介质损耗因数可以 用下式表示：tgδ＝1.8×1012γ/εf式中γ—体积电导系数；ε—介质常数、f—电场频率，由 上式可知，油的介质损耗因数正比于电导系数γ，因此分析油介质损耗因数超标或有大的 增长趋势的原因，也应主要从分析绝缘油的电导系数γ变化情况入手。 在对绝缘油的电导系数γ进行检测时，得出两个结论： 1、油质老化将引起油中酸值的增大、油的粘度减小、界面张力的减小等； 2、对于纯净的油来说，当油中含水量较低(如30～40μg/L)时，对油的tgδ值的影响 不大，只是当油中含水量较高时才有十分显著的影响。 变压器油是电力系统输变电设备重要的绝缘介质，在变压器、断路器、电流和电压 互感器、套管等油浸绝缘高压输变电设备中，起到提高设备电气绝缘强度，改善设备散热性 能的作用。变压器油在电气设备的运行过程中，在温度、氧气、压力、金属构件、电场及日光 等的催化作用，与空气接触吸收溶解氧，会不可避免地发生油质逐渐氧化劣化变质，生成醛 类、酮类、羧酸类、环烷酸类等化合物，引起变压器油的酸值升高、油泥析出、界面张力降低 3 CN 111607452 A 说　明　书 2/5 页 以及击穿电压、介质损耗因数和体积电阻率不合格，同时也会出现局部放电和色谱异常等 缺陷，导致变压器故障事故时有发生。 但目前油介质损耗因数偏大的变压器，绝大多数是运行时间不长的变压器，由老 化引起油介质损耗因数升高比较少见，固油的含水量的增加更容易引起变压油介质损耗因 数增大，导致变压器等充油设备出现故障，所以在变压油制备的过程中，应着重考虑对变压 油内部酸值的控制，以及在制备变压油的过程中，减少水的产生，固本发明提出一种降低介 质损耗因数的变压器油的制造工艺。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种降低介质损耗因数的变压器油的制造工 艺，以解决上述
