技术摘要：
本发明提供一种鲜桃自动清洁物流系统及方法，用于提高鲜桃的清洗效率及包装效率；其结构包括：依鲜桃果品物流方向，依次设置在同一单线输送流水线上的：清水池、链轨式上料分选装置、毛刷清洗装置、链轨式在线清洗装置和热风烘干装置；所述方法步骤如下：步骤1：洗去附  全部
背景技术：
桃子大规模种植虽为农民创造了不菲的收入，但桃子果实娇嫩，不宜采用机械的 方式采摘，人工采摘完成后如何高效的筛选、按口味分级以及快速装盒或装箱成为种植户 亟需解决的技术问题；现有技术中被摘取的鲜桃为保障运输途中不受虫害及细菌侵扰导致 部分果实破烂腐败，通常需要进行人工清洗及喷洒杀虫药剂的作业，上述操作通常需要占 用大量的人力，且操作效率较低，操作效果亦难做到均一稳定，致使对外销售的鲜桃成品在 质量方面参差不齐。进一步的，现有市场环境下会按照桃子的重量及甜度对在售的鲜桃进 行品类分级，不同品类的鲜桃对应着不同的销售价格，对采摘后获取的大量鲜桃实施品类 分级，目前现有做法还是需要依赖大量的人工分拣操作来实现，该做法不仅分拣效率低，还 存在较高的分拣错误率，致使成品鲜桃按不同品级出厂后存在不均一的重量及口感，对鲜 桃销售厂家的口碑带来一定不良影响。 因此，研发一种鲜桃自动清洁物流系统及方法用于解决上述技术问题成为一种必 需。
技术实现要素：

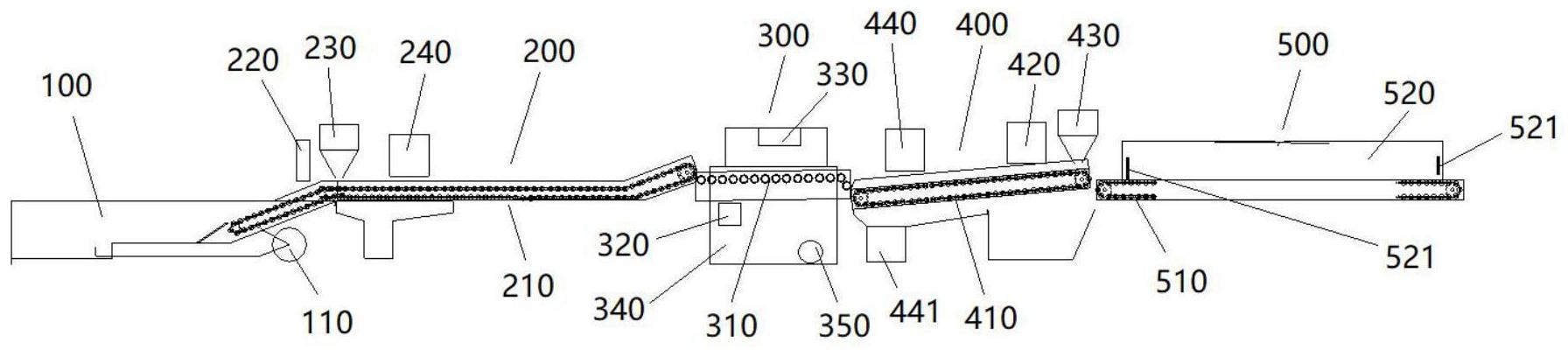

本发明既可以提高鲜桃的清洗效率，减少鲜桃包装所需的时间，目的是提供一种 鲜桃自动清洁物流系统及方法，以便于快速的完成鲜桃的清洗及筛选。 本发明的上述目的可采用下列技术方案来实现： 一方面，本发明提供一种鲜桃自动清洁物流系统，包括：依鲜桃果品物流方向，依 次设置在同一单线输送流水线上的：清水池、链轨式上料分选装置、毛刷清洗装置、链轨式 在线清洗装置和热风烘干装置； 所述清水池垂直于物流方向的截面外形为梯形；所述清水池设置有自循环水泵， 所述清水池表面的液流方向与所述物流方向相一致； 所述链轨式上料分选装置的结构包括：送料链辊、第一喷淋装置和第一风幕去水 装置；所述送料链辊包括：上料部、分选部和送料部；所述上料部和送料部分别呈斜坡状设 置，并在链条设置部位均分别设置有齿形与链辊两端设置的轮齿相适配的齿条；所述链辊 的两端与所述齿条啮合后形成的转动方向与所述送料链辊的物料传送方向相一致；所述第 一喷淋装置和第一风幕去水装置设置在所述上料部和分选部相交接的部位，所述第一风幕 去水装置位于所述第一喷淋装置的下游位置； 所述毛刷清洗装置的结构包括：多根辊壁设置有毛刷的毛刷链辊，和链辊转动驱 动装置；多根所述毛刷链辊呈同平面设置；所述链辊转动驱动装置分别与每根所述毛刷链 辊传动连接；清洁作业时，相邻两根所述毛刷链辊的转动方向相反；清洁作业完成时，所有 4 CN 111588051 A 说　明　书 2/6 页 所述毛刷链辊的转动方向与鲜桃果品物流方向相一致；所述毛刷链辊的正上方设置有第二 喷淋装置；所述毛刷链辊的正下方设置有水槽；所述第二喷淋装置与所述水槽通过水泵完 成管路连接； 所述链轨式在线清洗装置的结构包括：传送链辊和设置在所述传送链辊上的第三 喷淋装置及第二风幕去水装置； 所述热风烘干装置的结构包括：传输链辊和设置有热风发生装置的风箱；所述传 输链辊贯穿所述风箱设置，并在所述风箱的入口及出口分别设置挡帘。 在本发明的一些实施例中，还包括：物流装箱传送装置；所述物流装箱传送装置的 结构包括：设置有称重机构的传送带；所述传送带设置有多个装箱分流取物口。 在本发明的一些实施例中，所述物流装箱传送装置的结构还包括：设置有红外测 糖仪的物流传送机构；所述物流传送机构与所述传送带以物流接力传递的方式相对接；所 述物流传送机构设置有多个装箱分流取物口。 在本发明的一些实施例中，所述第一风幕去水装置或第二风幕去水装置的结构包 括：气泵和风刀；所述气泵通过管路与所述风刀相连接；所述风刀设置有进气口和长条状的 出气口；所述长条状的出气口用于产生长度与物料传送装置宽度相适配的风幕。 在本发明的一些实施例中，所述分选部上游位置还设置有第三喷淋装置；所述第 三喷淋装置设置在所述第一风幕去水装置的下游位置。 在本发明的一些实施例中，所述传送链辊上还设置有第四喷淋装置；所述第四喷 淋装置设置在所述第三喷淋装置的上游位置。 在本发明的一些实施例中，所述链辊转动驱动装置包括两个步进电机，及分别与 两个步进电机电连接的控制器。 在本发明的一些实施例中，所述毛刷的刷毛末端形成的清洁平面为曲面。 另一方面，本发明还提供一种鲜桃自动清洁的方法，所述方法包括如下步骤： 步骤1：通过清水池洗去附着在鲜桃外表面的尘土； 步骤2：通过链轨式上料分选装置将清洗后的鲜桃上附着的水分吹干，并将外观存 在腐烂或磕碰缺陷的鲜桃剔除； 步骤3：通过毛刷清洗装置除去在鲜桃表面上生长的绒毛； 步骤4：通过链轨式在线清洗装置将鲜桃表面再次清洁并喷淋符合食品安全规定 的防腐剂； 步骤5：通过热风烘干装置将鲜桃表面的水分烘干后，在输出口将鲜桃包装装箱。 在本发明的一些实施例中，所述步骤5还进一步包括：在鲜桃包装装箱前，采用红 外测糖仪对鲜桃的糖分进行测量，并依含糖量将鲜桃按甜度品级分选。 在本发明的一些实施例中，所述步骤5还进一步包括：在不同品级的鲜桃的外包装 上自动贴附标签或喷码。 在本发明的一些实施例中，所述步骤5还进一步包括：将鲜桃装盒后进一步装箱。 本发明的特点及优点是： 本发明充分考虑鲜桃成熟果实的易损特性，研发一款鲜桃自动清洁物流系统，用 于解决鲜桃种植大额交易时如何将鲜桃分选及快速清洗的技术问题，能够提高鲜桃装箱的 出厂效率。本发明通过采用清水池作为鲜桃清洁的第一步清洁工序，使用时可直接将成筐 5 CN 111588051 A 说　明　书 3/6 页 的鲜桃倒入水池中，不仅能够达到初步清洗鲜桃表面的技术目的，还能减缓相邻鲜桃在清 洗过程中产生的擦碰；此外，浮在水面上的鲜桃在水流作用下能够批量整齐的进入链轨式 上料分选装置省时省力；进一步的，链轨式上料分选装置的设置不仅可以初步除去附着在 鲜桃表面上的水分，还能以平铺传送的方式让分拣作业人员及时挑出存在外观缺陷的鲜 桃，为鲜桃的出厂质量提供第一道防线；进一步的，毛刷清洗装置的设置能够自动清洁附着 在鲜桃表面的绒毛；链轨式在线清洗装置的设置能够初步祛除残留在鲜桃表面的清洁用水 为热风烘干鲜桃表面提供操作基础，节省烘干所需的能源；此外，设置在热风烘干装置入口 及出口部位的档帘能够为单层码放鲜桃提供技术保障。采用本申请上述鲜桃自动清洁物流 系统后，只需将采摘来的鲜桃倒入上述清水池，即可在短时间内获得清洁好的鲜桃成品，省 时省力，具有极高的工作效率，能够大幅降低鲜桃包装前所消耗的人力成本，提高生产效 率。 进一步的，本发明采用物流装箱传送装置后能够将清洗好的鲜桃自行分流至各个 分流取物口，便于操作工人快速操作装箱。 进一步的，设置在物流装箱传送装置上的红外测糖仪，不仅能够为快速分选不同 甜度品级的鲜桃提供帮助，还能保障同一批次出厂的鲜桃拥有相同均一的口感，为打造市 场口碑提供保障。 进一步的，采用两个步进电机作为链辊转动驱动装置，能够为毛刷链辊的转动方 向操控提供保障，有助于达到便于操控换向的技术目的。 本发明进一步提供的鲜桃自动清洁的方法能够以生产流水作业的方式快速完成 鲜桃的清洗、筛选方便鲜桃的集中装箱作业，相比原有手工清洗装箱作业方式，能够大幅减 少工人的使用数量，降低生产成本，并能大幅提升生产效率，提高企业的市场竞争力。 进一步的，糖分红外测量仪的设置能够及时自动剔除糖分含量不达标的鲜桃，充 分保障出厂鲜桃成品的均一口感。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 图1为本发明实施例1中鲜桃自动清洁物流系统的结构示意图； 图2为图1中送料链辊的结构示意图； 图3为图2中传动部位的结构示意图； 图4为图2中分选部和送料部传动部位的结构示意图。
