技术摘要：
本发明属于电子设备生产技术领域，公开了一种治具，该治具用于固定被加工件，其包括：治具本体：第一夹持部、第二夹持部、驱动部及弹性部。第二夹持部能朝向或背离第一夹持部移动，以使其具有与第一夹持部配合固定被加工件的第一工作位置，以及适于将被加工件放入或取  全部
背景技术：
在手机、平板电脑等电子设备的生产过程中，需要治具装夹固定预先生产好的框 架，并通过自动化设备或人工等对框架进行再加工或在框架上装配机械及电子零部件。 现有自动化设备所搭载的治具在夹持框架的过程中，需要气缸或电机等动力源保 持动力输出，以使与动力源联动的夹块持续处于抵压框架的位置，不仅耗费能源还缩短了 动力源的使用寿命。
技术实现要素：

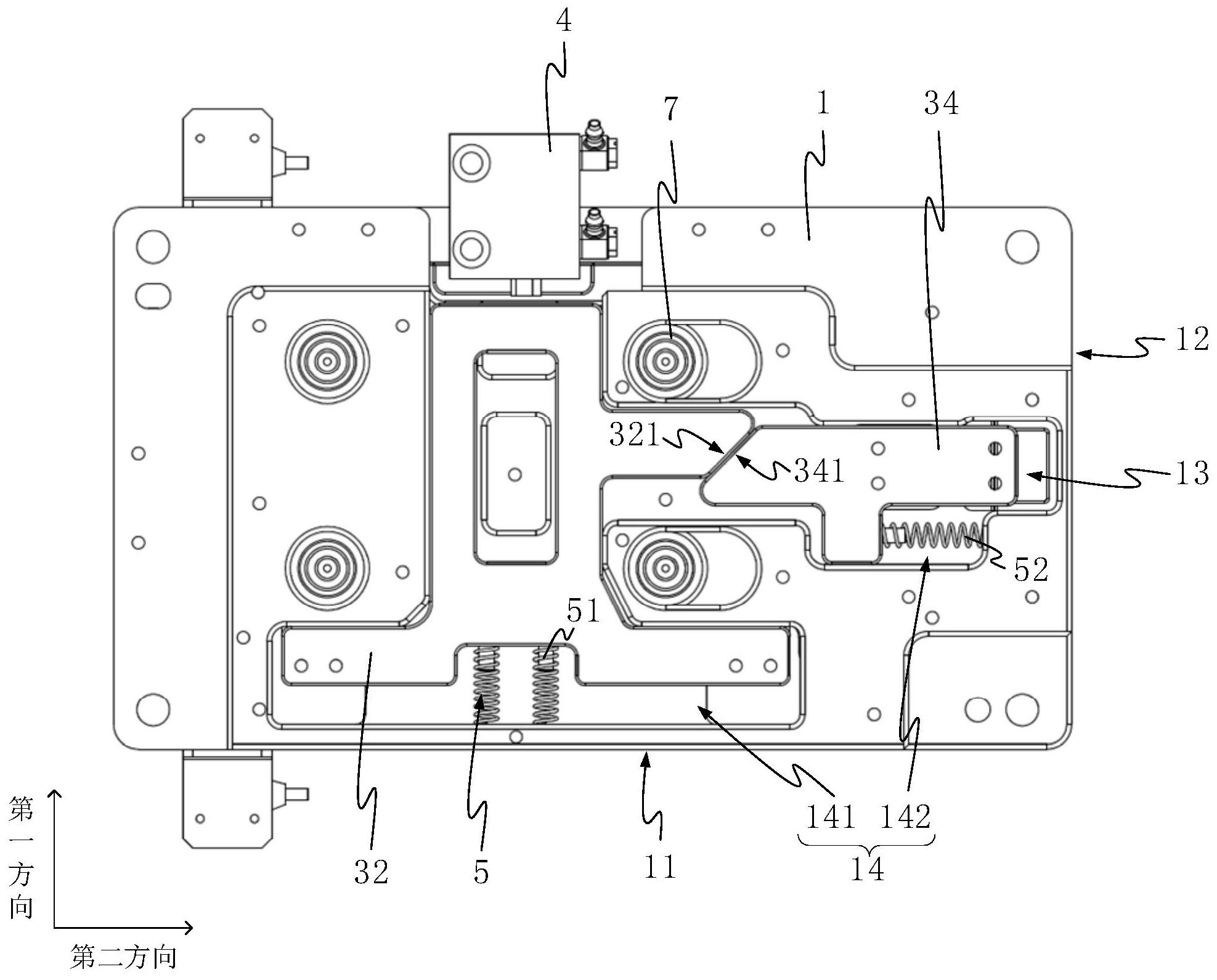

本发明的目的在于提供一种治具，该治具在夹持被加工件时无需动力源保持动力 输出。 为达此目的，本发明采用以下技术方案： 一种治具，用于固定被加工件，包括： 治具本体： 第一夹持部，固定连接于所述治具本体； 第二夹持部，活动连接于所述治具本体，且能朝向或背离所述第一夹持部移动，以 使其具有与所述第一夹持部配合固定所述被加工件的第一工作位置，以及适于将所述被加 工件放入或取出于所述治具的第二工作位置； 驱动部，用于对所述第二夹持部施加外力，以使所述第二夹持部处于所述第二工 作位置； 以及弹性部，连接或抵接于所述第二夹持部；所述弹性部在所述第二夹持部处于 所述第二工作位置时能够发生弹性变形，并在所述驱动部的所述外力撤销后能够恢复变形 以使所述第二夹持部恢复并保持于所述第一工作位置。 作为优选，所述第二夹持部包括：第一夹块，活动连接于所述治具本体的第一侧； 以及第一推杆，与所述第一夹块相连接，且能向所述第一夹块施加所述外力，以带动所述第 一夹块沿第一方向移动。所述弹性部包括：第一弹性元件，连接或抵接于所述第一推杆，且 能沿所述第一方向收缩或伸张。 作为优选，所述第二夹持部还包括：第二夹块，活动连接于所述治具本体的第二 侧，所述第二侧与所述第一侧相交；以及第二推杆，与所述第二夹块相连接，且与所述第一 推杆传动连接，当所述第一推杆朝向所述第一方向移动时，所述第二推杆能被所述第一推 杆驱动地带动所述第二夹块沿第二方向移动，所述第二方向与所述第一方向相交。所述弹 性部还包括：第二弹性元件，连接或抵接于所述第二推杆，并能沿所述第二方向收缩或伸 张。 作为优选，所述第一推杆具有朝向所述第二推杆设置的第一斜面，所述第二推杆 4 CN 111571499 A 说　明　书 2/7 页 具有朝向所述第一推杆设置的第二斜面；所述第一斜面和所述第二斜面相贴合且能够相对 滑动，以当所述第一推杆沿所述第一方向移动时，使所述第二推杆在所述第一推杆的推动 下沿所述第二方向移动。 作为优选，所述治具本体的第一侧和所述第二侧均设置有贯通孔，所述第一夹块 和所述第二夹块均活动穿设于所述贯通孔内；所述治具本体底部凹设有与所述贯通孔连通 的容槽，所述第一推杆和所述第二推杆均可滑动地容置于所述容槽内。 作为优选，所述容槽包括相连通的第一槽腔和第二槽腔，所述第一槽腔和所述第 二槽腔内分别容置所述第一推杆和所述第二推杆，所述第一槽腔具有限定所述第一推杆沿 所述第一方向移动的第一导向结构，所述第二槽腔具有限定所述第二推杆沿所述第二方向 移动的第二导向结构。 作为优选，所述第一夹持部和所述第二夹持部用于抵压所述被加工件的端面的上 沿设置有定位凸起，所述定位凸起与所述端面平滑连接。 作为优选，所述第一夹持部内设置有弹性顶杆，所述弹性顶杆伸出所述端面；当所 述第二夹持部朝向所述第一夹持部移动以与所述第一夹持部配合夹持所述被加工件时，所 述弹性顶杆受所述被加工件抵压发生弹性变形并收纳于所述第一夹持部地；当所述第二夹 持部背离所述第一夹持部移动以释放所述被加工件时，所述弹性顶杆能够恢复变形以反向 抵压所述被加工件，使所述被加工件被推移至所述定位凸起以外。 作为优选，所述治具本体上设置有用于承放所述被加工件的载板，所述载板的承 载面能与所述被加工件的底面配合，以使所述被加工件被平稳地放置。 作为优选，所述治具本体上设置有用于吸附所述被加工件的吸附部。 本发明的有益效果： 本发明提供的治具，由于弹性部能够持续抵压被加工件，以使被加工件被固定于 第一夹持部和第二夹持部之间，即该治具在处于夹持被加工件的工作状态时，作为动力源 的驱动部无需保持乃至无需向第二夹持部施加动力，仅需在将被加工件放入或取出于该治 具的过程中短暂工作，从而大大缩短了驱动部的作业时间，减轻能源消耗的同时，提高了驱 动部的使用寿命。 附图说明 图1是本发明实施例中的治具的结构示意图； 图2是本发明实施例中的第二夹持部处于第一工作位置时治具的结构示意图； 图3是本发明实施例中的第二夹持部处于第二工作位置时治具的结构示意图； 图4是本发明实施例中的治具装配有另一种载板时的结构示意图图； 图5是本发明实施例中的第一夹持部的剖视图。 图中： 1、治具本体；11、第一侧；12、第二侧；13、贯通孔；14、容槽；141、第一槽腔；142、第 二槽腔；15、盖板； 2、第一夹持部；21、定位凸起；22、弹性顶杆；221、杆体；222、第三弹性元件； 3、第二夹持部；31、第一夹块；32、第一推杆；321、第一斜面；33、第二夹块；34、第二 推杆；341、第二斜面； 5 CN 111571499 A 说　明　书 3/7 页 4、驱动部； 5、弹性部；51、第一弹性元件；52、第二弹性元件； 6、载板； 7、吸附部。
