技术摘要：
本发明公开了一种木质地板表面涂胶装置及其工作方法，该木质地板表面涂胶装置包括工作平台、固定安装在工作平台上的地板转移装置、地板传送装置与活动挡模；本发明通过设置活动挡模，当地板转移装置将待施胶的底板转移至活动挡模时，通过活动侧模与固定底模之间形成一  全部
背景技术：
木质地板是以木材作为原材料加工制备而成的地板，其中复合木地板的可塑性 高，强度高，还能够满足降低生产成本的需求，由于复合木地板是由多层材料复合加工而 成，而这几层复合木质地板是通过胶水粘合，因此在进行复合木地板的加工时，需要在各层 的表明涂覆一层胶水，再将各层复合粘接在一起； 在现有技术中，在对地板的表面进行施胶工作时，大量的胶水容易泄漏至加工平 台上，一方面导致加工平台被污染，且污染区域不集中，导致处理困难，另一方面，当地板表 面施胶时候，还需要对施胶面进行烘干干燥处理，但是在对施胶后的地板进行转移时，容易 对施胶面造成污染与损坏，从而影响施胶效果，并且还容易使转移装置上粘附上胶水，影响 后续的加工，为了解决上述问题，本发明提供了以下技术方案。
技术实现要素：

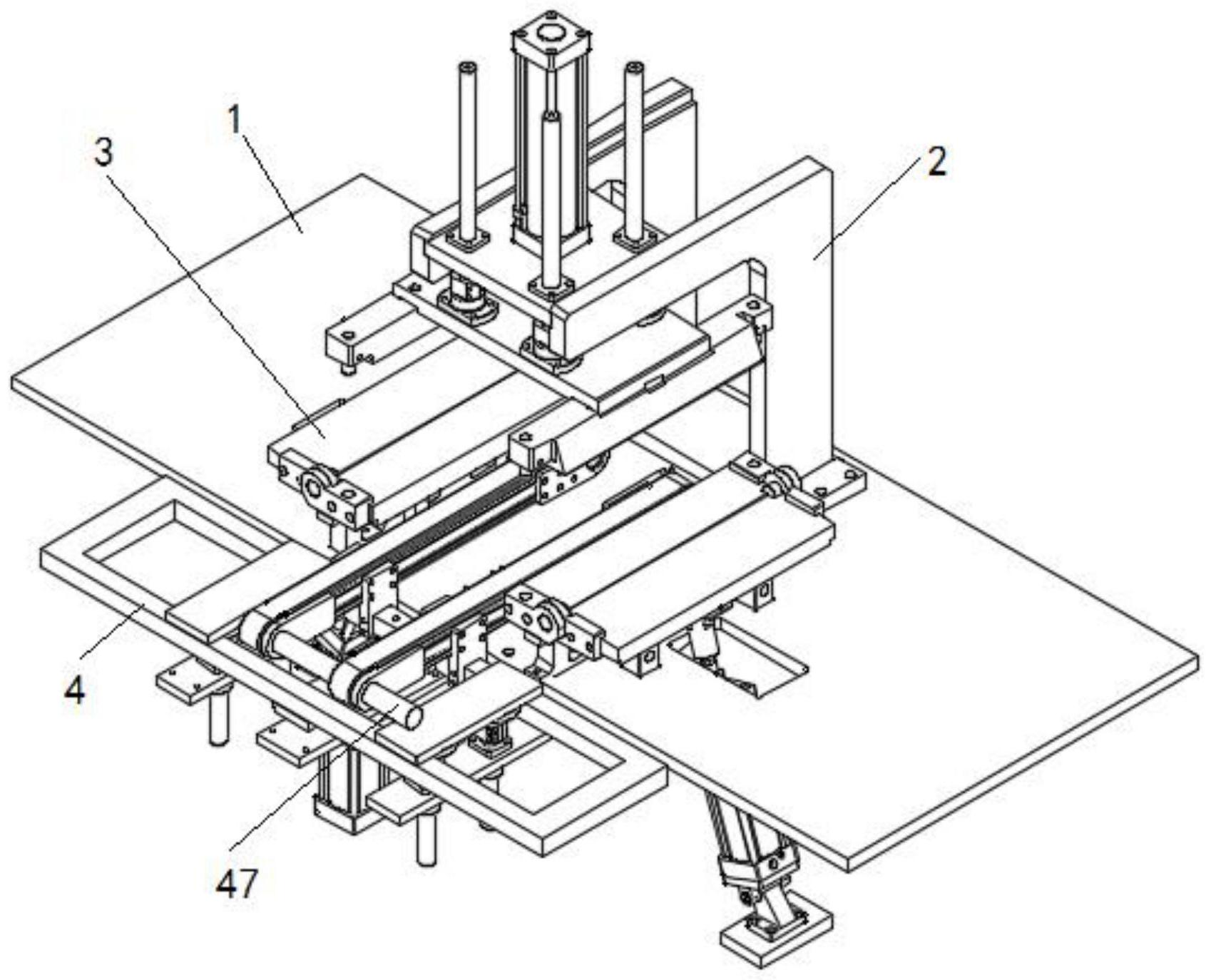

本发明的目的在于提供一种木质地板表面涂胶装置及其工作方法。 本发明需要解决的技术问题为： 现有技术中，在对地板的表面进行施胶工作时，大量的胶水容易泄漏至加工平台 上，一方面导致加工平台被污染，且污染区域不集中，导致处理困难，另一方面，当地板表面 施胶时候，还需要对施胶面进行烘干干燥处理，但是在对施胶后的地板进行转移时，容易对 施胶面造成污染与损坏，从而影响施胶效果，并且还容易使转移装置上粘附上胶水，影响后 续的加工。 本发明的目的可以通过以下技术方案实现： 一种木质地板表面涂胶装置，包括工作平台、固定安装在工作平台上的地板转移 装置、地板传送装置与活动挡模； 所述地板传送装置包括主安装架与固定安装在主安装架上的两个平行设置的传 送带，两个传送带的主动轴通过传动连接杆连接，传动连接杆的一端固定连接有一电机的 轴伸，该电机固定安装在主安装架上，主安装架固定安装在工作平台上，所述主安装架上固 定安装有第一连接板，第一连接板固定连接有第二限位光滑杆的一端，第二限位光滑杆与 第二连接板滑动连接，第二连接板固定安装在机架上，机架上还固定安装有第二驱动气缸， 第二驱动气缸的气缸轴与主安装架固定连接，通过第二驱动气缸驱动能够对主安装架的高 度进行调整； 所述活动挡模包括两个相对设置的半模，所述传送带设置在两个半模之间，半模 包括固定底模与第三驱动气缸，固定底模通过安装底座固定安装在工作平台上，所述固定 底模的一侧与活动侧模的一侧转动连接，所述第三驱动气缸的非气缸轴一端与第一铰接座 4 CN 111570196 A 说　明　书 2/4 页 铰接，第一铰接座固定安装在机架上，第三驱动气缸的气缸轴固定连接有铰接连接杆的一 端，铰接连接杆的另一端与第二铰接座铰接，第二铰接座固定安装在活动侧模的一面上，通 过第三驱动气缸驱动气缸轴做伸缩运动，能够改变活动侧模与固定底模之间的角度； 所述木质地板表面涂胶装置还包括一条地板传送带与喷胶装置，其中喷胶装置固 定安装在第二基板上，所述地板传动带的传送方向与传送带的传送方向垂直，且地板传送 带的高度处于地板传送装置与地板转移装置之间。 作为本发明的进一步方案，所述地板转移装置包括直角支架，直角支架上滑动安 装有第一基板，第一基板通过气缸驱动在直角支架上沿水平方向往复滑动，所述第一基板 上固定安装有第一驱动气缸，第一驱动气缸的气缸轴与第二基板的一面固定连接，第二基 板与第一基板平行设置，所述第二基板上固定安装有吸盘安装架，吸盘安装架上固定安装 有真空吸盘，所述第二基板上固定连接有第一限位光滑杆的一端，第一限位光滑杆与第一 基板滑动连接。 作为本发明的进一步方案，所述工作平台上固定安装有挡块，挡块的顶部设置有 橡胶层，挡块用于对活动侧模进行限位与支撑。 上述的木质地板表面涂胶装置的工作方法为，包括如下步骤： 通过气缸驱动第一基板在直角支架上沿水平方向滑动，使真空吸盘处于地板传送 带上方，并通过真空吸盘将地板传送带上待施胶的地板转移至活动挡模上，此时，传送带低 于固定底模的高度； 通过第三驱动气缸驱动活动侧模与固定底模之间相对转动，使活动侧模与固定底 模之间形成90°-120°的夹角，然后通过喷胶装置对地板的一面进行喷胶工作； 当地板的表面完成喷胶工作后，通过第二驱动气缸驱动传送带抬升，使传送带的 高度大于固定底模的高度，地板转移至传送带上，并通过传送带对表面完成施胶的底板进 行转移。 本发明的有益效果： 本发明所述木质地板表面涂胶装置的工作方法为： 本发明在工作时，通过气缸驱动第一基板在直角支架上沿水平方向滑动，使真空 吸盘处于地板传送带上方，并通过真空吸盘将地板传送带上待施胶的地板转移至活动挡模 上，此时，传送带低于固定底模的高度，然后通过第三驱动气缸驱动活动侧模与固定底模之 间相对转动，使活动侧模与固定底模之间形成90°-120°的夹角，然后通过喷胶装置对地板 的一面进行喷胶工作，当地板的表面完成喷胶工作后，通过第二驱动气缸驱动传送带抬升， 使传送带的高度大于固定底模的高度，使地板转移至传送带上，并通过传送带对表面完成 施胶的底板进行转移，本发明通过设置活动挡模，当地板转移装置将待施胶的底板转移至 活动挡模时，通过活动侧模与固定底模之间形成一定角度的夹角，能够起到防护效果，避免 胶粘剂大量喷洒在工作平台上，对其它部件造成污染，并且通过地板传送装置的设置，能够 及时的将完成喷胶工作的地板转移，并不会对底板的施胶面造成污染，提升施胶质量，方便 后续的复合加工。 附图说明 下面结合附图和具体实施例对本发明作进一步详细描述。 5 CN 111570196 A 说　明　书 3/4 页 图1为木质地板表面涂胶装置的结构示意图； 图2为地板转移装置的结构示意图； 图3为活动挡模的结构示意图； 图4为地板传送装置的结构示意图。
