技术摘要：
本发明涉及一种立体显示幕墙，属于广告设备。采用的技术方案是：包括矩形状翻板，翻板侧面为显示屏，翻板在中间位置通过铰接轴固定于竖向的幕墙架，多个翻板横竖向并排组成幕墙，翻板与幕墙架之间还设有偏转机构，偏转机构带动翻板绕铰轴摆动，摆动范围在平行于幕墙或  全部
背景技术：
已有矩阵广告机多个伸缩单元组成，伸缩单元的前侧设置显示屏，每个伸缩单元 由电机驱动前后伸缩。但是目前该广告机由如下缺点：1.电机必须右正转实现前进，由反转 实现回缩。显示屏显示画面时视觉面都是朝向正前方，远处看伸缩效果不能明显看出，立体 感差。 翻板广告机是一种利用固定图片的很多画板横竖向组合而成，其画面通常为两个 或三个，显示的画面只能有两到三幅，更换画面内容需要将这个设备的滑板全部更换，运行 成本高，广告收益率低。
技术实现要素：

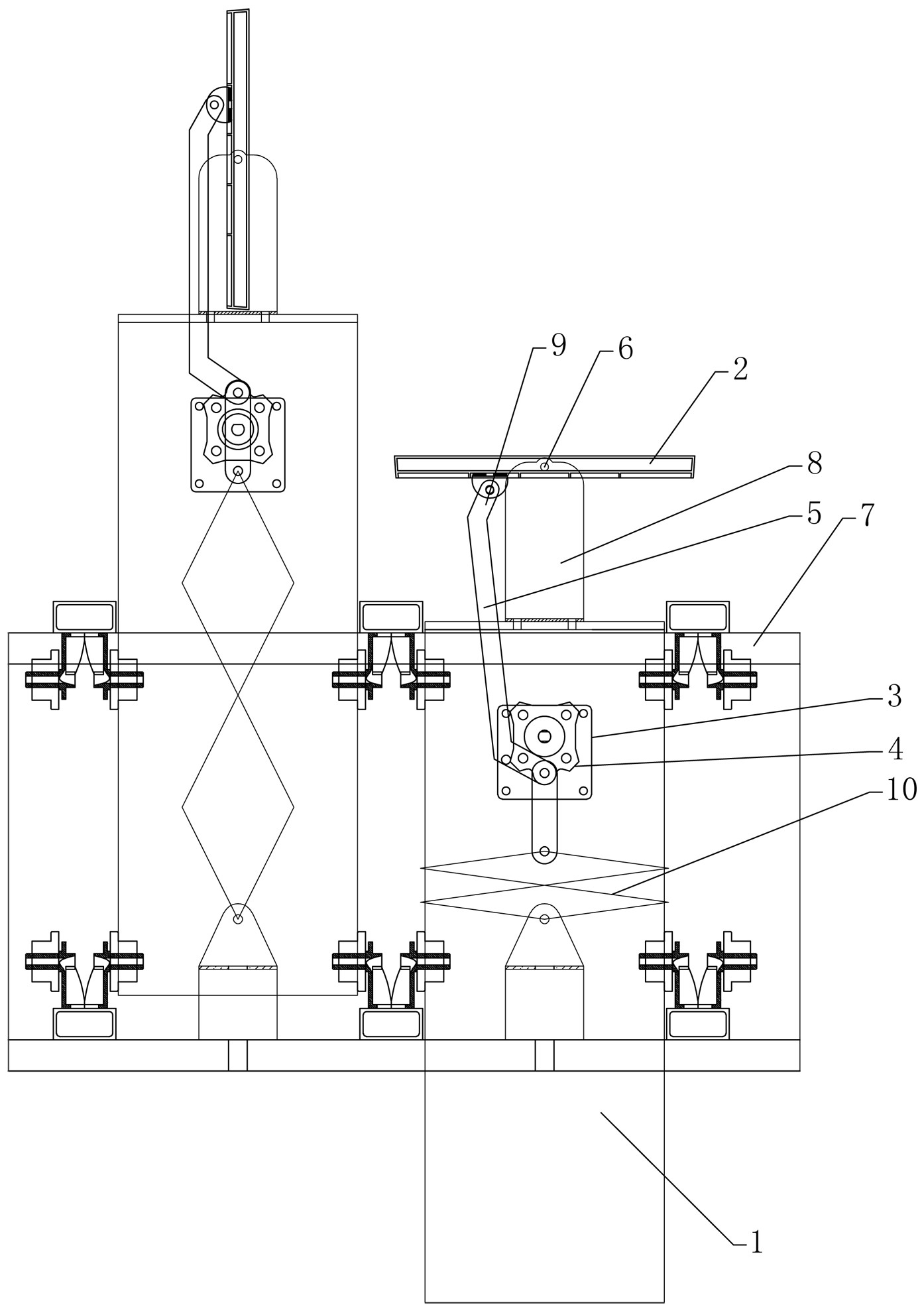

本发明提供一种立体显示幕墙，在显示屏伸缩变化的同时实现一定的角度变化， 呈现出更为美观的波浪变化效果。 为实现上述目的，本发明采用的技术方案是： 立体显示幕墙，包括矩形状翻板，翻板侧面为显示屏，翻板在中间位置通过铰接轴固定 于竖向的幕墙架，多个翻板横竖向并排组成幕墙，翻板与幕墙架之间还设有偏转机构，偏转 机构带动翻板绕铰轴摆动，摆动范围在平行于幕墙架或垂直于幕墙架。 作为优选，所述翻板铰接于伸缩箱体的前端，伸缩箱体设置在幕墙架上，伸缩箱体 设有伸缩驱动机构和多组导向滑轮，伸缩驱动机构驱动伸缩箱体的前伸回缩，偏转机构和 伸缩驱动机构使用同一个电机作为动力源。 作为优选，偏转机构包括电机回缩、电机回缩的输出端设置转动偏心轮回缩，转动 偏心轮回缩的端部设置摆动导杆回缩，摆动导杆回缩的前端铰接于翻板的后部，且铰接点 位于铰接轴回缩一侧。 作为优选，所述直线伸缩驱动机构回缩为剪刀式伸缩机构，剪刀式伸缩机构的前 端铰接于伸缩摆动杆的一端，伸缩摆动杆的另一端铰接于转动偏心轮回缩上，且伸缩摆动 杆在转动偏心轮回缩上的铰接点与摆动导杆回缩的铰接点同轴。 作为优选，伸缩箱体回缩的前端面设有两平行的支撑板回缩，支撑板回缩长度大 于翻板回缩转动时扫掠过的弧形半径，翻板的铰接轴两端设置在支撑板上，翻板的摆动范 围处于两支撑板之间，所述摆动导杆回缩铰接于翻板回缩的位置处于两平行支撑板回缩的 中间，伸缩箱体回缩前端面设摆动槽，所述电机回缩设置在伸缩箱体回缩的内部，摆动导杆 回缩穿过该摆动槽。 作为优选，摆动导杆回缩的两端分别设有钝角弯角回缩，两弯角处于摆动导杆回 缩中间部分的同一侧。 作为优选，所述剪刀式伸缩机构替换为丝杠螺母机构、齿条齿轮机构、电缸、同步 3 CN 111550663 A 说　明　书 2/3 页 带机构中的一种。 本发明的优点在于： 使用一台翻板电机在一个方向尺寸旋转运行，即可同时实现在显示屏伸缩，屏幕在90 度或其他角度间的摆动变化，视觉立体感更加强烈； 屏幕伸缩及摆动，能够展现出波浪变化效果，增强显示屏内容的吸引力； 本装置采用一台电机驱动伸缩的同时经过偏心轮、连杆和交叉等机构，实现伸缩和驱 动屏幕改变角度，现有矩阵伸缩广告机直接添加翻板机构，制造成本低。 附图说明 图1是本发明的实施例1的侧面图， 图2是本发明的实施例2的侧面图， 图3是本发明的实施例3的侧面图， 图4是本发明的实施例4的侧面图， 附图标记： 1、伸缩箱体，2、翻板，3、电机，4、转动偏心轮，5、摆动导杆，6、铰接轴，7、幕墙架，8、支撑 板，9、钝角弯角，10、剪刀式伸缩机构，11、导向滑轮，12、伸缩摆动杆,13、直线伸缩驱动机 构。
