技术摘要：
本发明实施例公开了一种显示面板的多视角检测装置及检测系统，检测装置包括：至少两个侧视角检测模块和方向调整模块。每个侧视角检测模块包括图像获取单元和图像处理单元；图像获取单元用于获取待测显示面板的显示画面，图像处理单元用于确定待检测显示面板的显示画面  全部
背景技术：
针对显示面板需要多视角检测时，一般会使用多相机进行多角度拍摄，采集在多 个视角下显示面板的显示情况，从而检测出显示面板在不同观察角度下呈现的不良。 图1是现有技术中提供的一种显示面板的多视角检测装置的结构示意图；参考图 1，多视角检测装置包括主视相机1和至少两个侧视相机2，通常要求多相机检测方案中的侧 视相机2检测的角度可调(斜视45度，可调范围为正负15度)，使得侧视相机2之间间隔较远， 固定多个侧视相机2占用空间很大，而且斜视拍照时因景深原因无法做到显示面板P的显示 区域全部对焦(远侧边缘模糊)，需要通过缩小相机镜头光圈，增长曝光时间来实现全部对 焦，角度调整不方便，影响检测的整体时间，导致检测效率降低。
技术实现要素：

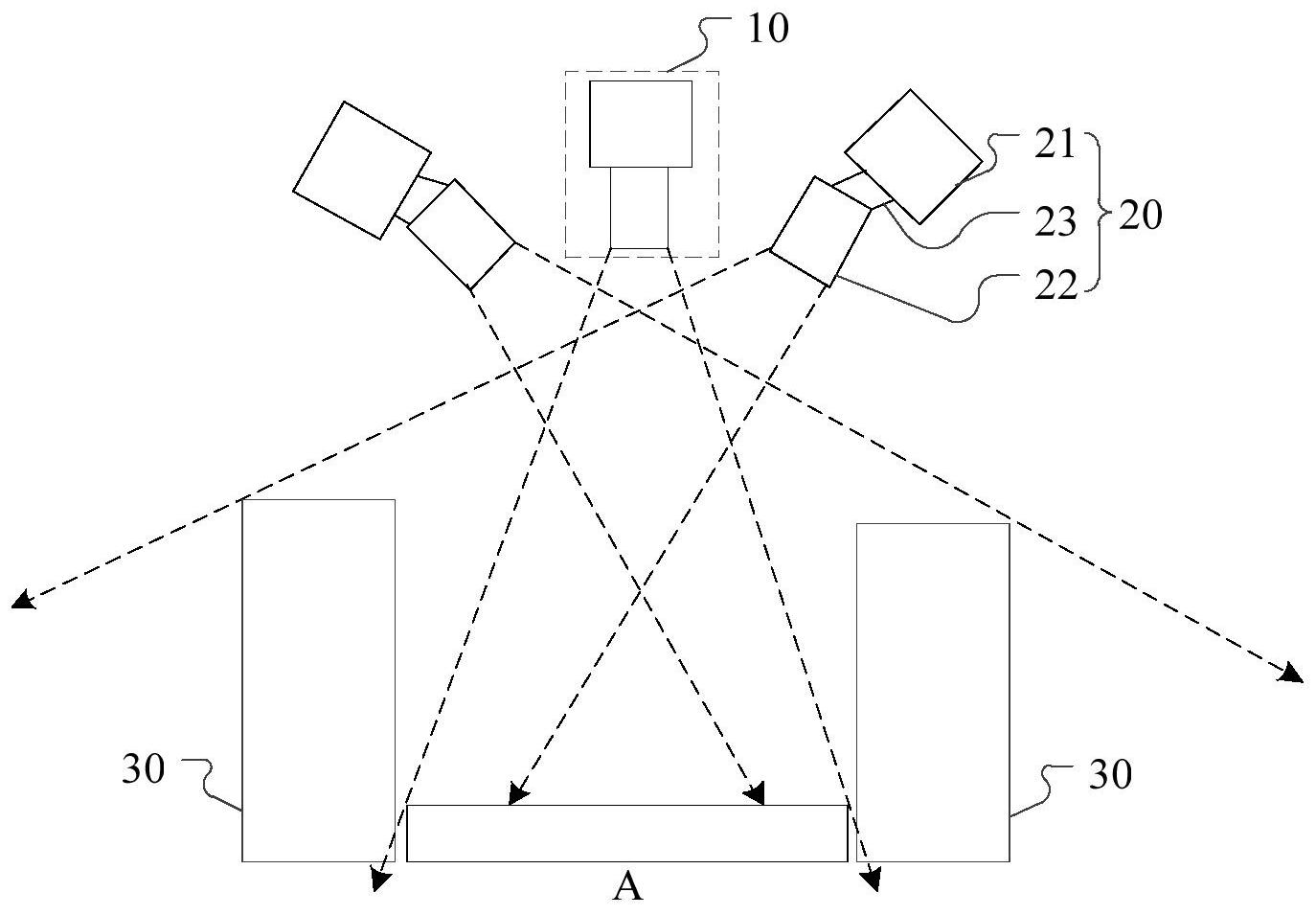

本发明实施例提供了一种显示面板的多视角检测装置及检测系统，以便于调整测 试角度，缩短检测的整体时间，减小检测装置的占用空间，提高检测效率。 第一方面，本发明实施例提供了一种显示面板的多视角检测装置，包括主视角检 测模块，还包括： 至少两个侧视角检测模块，每个所述侧视角检测模块包括图像获取单元和图像处 理单元；所述图像获取单元用于获取待测显示面板的显示画面，所述图像处理单元用于接 收所述显示画面并对所述显示画面进行处理，确定所述待检测显示面板的显示画面参数； 至少一个所述侧视角检测模块还包括移轴单元，连接于所述图像获取单元和图像处理单元 之间；所述移轴单元用于调节所述图像处理单元与所述图像获取单元之间的角度； 方向调整模块，用于调整所述待测显示面板的显示画面的光线传输方向，所述移 轴单元和所述方向调整模块使所述显示画面在所述方向调整模块内的影像所在平面、所述 图像获取单元的中心平面以及所述图像处理单元接收的所述显示画面所在平面相交于一 条直线。 可选的，所述方向调整模块包括： 至少一对平面反射镜片；一对平面反射镜片设置于所述待测显示面板的相对两 侧，每一所述平面反射镜片与一所述侧视角检测模块位于所述待测显示面板的一侧，所述 平面反射镜片用于调整所述待测显示面板的显示画面的光线传输方向。 可选的，所述平面反射镜片沿第一方向距离所述待测显示面板的相邻边缘至少 10mm；其中，所述第一方向为一所述平面反射镜片指向另一所述平面反射镜片的水平方向。 可选的，所述平面反射镜片沿第二方向的长度大于所述待测显示面板沿第一方向 的长度至少10mm；所述平面反射镜片沿第三方向长度大于所述待测显示面板沿第三方向长 3 CN 111551563 A 说　明　书 2/6 页 度至少10mm；其中，所述第二方向为所述待测显示面板的厚度方向；所述第三方向垂直于所 述第一方向。 可选的，所述方向调整模块还包括： 至少一对角度调整电机；每个所述角度调整电机与一所述平面反射镜片靠近所述 待测显示面板的一端一一对应连接；所述角度调整电机用于调整所述平面反射镜片所在平 面与所述第二方向的夹角。 可选的，所述平面反射镜片所在平面与所述第二方向的夹角小于或等于15°。 可选的，所述图像获取单元包括镜头，所述镜头的中心平面为所述图像获取单元 的中心平面；所述镜头的中心平面与所述待测显示面板所在平面之间的夹角可调。 可选的，所述图像处理单元包括感光芯片，所述感光芯片所在平面为所述图像处 理单元接收的所述显示画面所在平面，所述感光芯片所在平面与所述待测显示面板所在平 面之间的夹角固定。 可选的，所述感光芯片所在平面与所述待测显示面板所在平面之间的夹角为45°。 第二方面，本发明实施例提供了一种检测系统，包括如第一方面中任一所述的显 示面板的多视角检测装置。 本发明实施例提供的显示面板的多视角检测装置包括：至少两个侧视角检测模块 和方向调整模块。至少一个所述侧视角检测模块包括移轴单元，侧视角检测模块通过移轴 单元可以调节侧视角检测模块的检测角度。方向调整模块用于调整待测显示面板的显示画 面的光线传输方向。本发明实施例提供的技术方案通过移轴单元和方向调整模块实现显示 面板的多视角检测，避免了现有技术中摆放检测装置占用空间大的问题，也不需要缩小镜 头光圈和增长曝光。便于调整测试角度，缩短了检测的整体时间，减小了检测装置的占用空 间，提高了检测效率。 附图说明 图1是现有技术中提供的一种显示面板的多视角检测装置的结构示意图； 图2是本发明实施例提供的一种显示面板的多视角检测装置的结构示意图； 图3是本发明实施例提供的另一种显示面板的多视角检测装置的结构示意图； 图4是本发明实施例提供的一种检测装置成像的光路图。
