技术摘要：
本发明涉及机械领域，具体涉及触点开关。一种电梯安全门触点开关，包括一触点开关，触点开关包括一壳体、一推杆，推杆设置在壳体一侧，壳体包括一上盒盖、一下盒体，上盒盖设置在下盒体的上方。本发明通过此设计，提供了一种电梯安全门触点开关，结构简单、使用便捷，  全部
背景技术：
电梯安全门触点开关，控制电梯轿厢门及电梯层门的闭合与打开，保护电梯乘用 者的安全及电梯的正常运行。现有广泛使用的电梯门触点开关为IP20防护等级，由于电梯 门机结构及安装空间的限制，无法使用防护等级较高的安全限位开关进行升级及替代， IP20级别的防护等级使得触点开关内部银触点完全暴露，电梯运行过程中或空气中的悬浮 灰尘可附着于银触点之上，又随着电气控制回路的额定电压电流越来越小，很容易造成现 有的电梯门触点在使用过程中由于灰尘而接触不良，导致电梯紧急制动，停运等故障。因 此，随着电梯电气控制回路的升级及可靠性的要求，现有的广泛使用的IP20门触点开关已 不能成为电梯长期安全运行的保障。另外，往往高层建筑的电梯及层门都是在建筑主体结 构完成后进行安装，电梯系统安装过程中难免产生较大灰尘及杂质附着于电梯安全门触点 表面，造成电梯运行及调试过程中的故障，并且，当高层业主进行单元房装修时，电梯在运 输装修垃圾等过程中都会由于安全触点开关的低防护等级而造成故障，甚至引发安全事 故，且现有安全触点开关的复位效果不佳。 针对相关技术中的问题，目前尚未提出有效的解决方案。
技术实现要素：

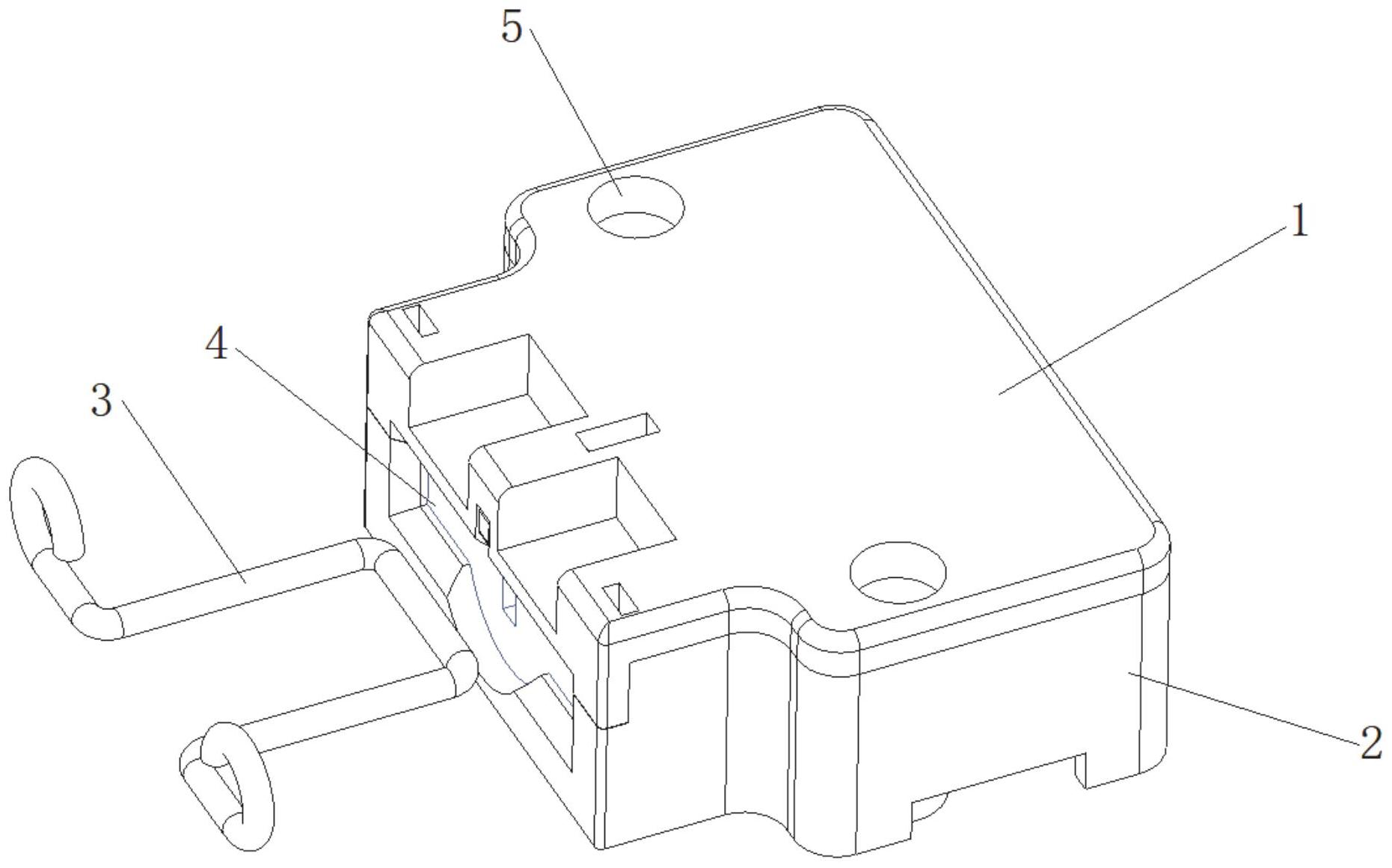

本发明的目的是提供一种电梯安全门触点开关，以解决上述至少一个技术问题。 为了达到上述目的，本发明采用下述技术方案： 一种电梯安全门触点开关，包括一触点开关，所述触点开关包括一壳体、一推杆， 所述推杆设置在所述壳体一侧，其特征在于，所述壳体包括一上盒盖、一下盒体，所述上盒 盖设置在所述下盒体的上方； 靠近所述推杆处的所述下盒体上设有第一安装槽，所述第一安装槽的一侧设有第 二安装槽，所述第一安装槽与所述第二安装槽之间设有一隔板，所述隔板上设有一用于连 通所述第一安装槽与所述第二安装槽的第一通孔； 所述第一安装槽内设有一与所述推杆相匹配的推动板，所述推动板的两侧均设有 一固定柱，所述固定柱上套设有第一弹簧，所述第一弹簧的一端部抵住所述推动板，所述第 一弹簧的另一端部抵住所述隔板； 所述推动板的中部设有一连接柱，所述连接柱的一侧部自所述第一通孔处穿入所 述第二安装槽内，所述连接柱的上固定有一连接块，所述连接块设置在所述第二安装槽内， 所述连接块上设有一安装孔，所述安装孔处安有第二弹簧，所述第二弹簧的一端部抵住所 述安装孔的内壁，所述第二弹簧的另一端部抵住所述第二安装槽的内壁，所述连接块的两 侧部上均设有一呈长条状的连接片，所述连接片上设有第一凸起； 所述下盒体上设有两个固定槽，两个所述固定槽分别设置在所述第二安装槽内的 4 CN 111547590 A 说　明　书 2/4 页 两侧，所述固定槽内设有一固定块，所述固定槽的侧壁上设有第一缺口，靠近所述第一缺口 处的固定块上设有一与所述第一凸起相匹配的第二凸起； 所述固定块的上部设有第一螺栓孔，所述固定块的中部第一穿线孔，所述第一穿 线孔连通所述第一螺栓孔，所述第一螺栓孔处拧接有一接线螺丝； 靠近所述固定槽处的所述下盒体上设有第一卡槽，所述固定槽连通所述第一卡 槽，所述第一卡槽处设有一橡胶块，所述橡胶块上设有一与所述第一穿线孔的位置相匹配 的第二穿线孔。 所述第一卡槽的横截面呈半圆形，所述橡胶块的横截面呈圆环状，所述橡胶块的 下部卡入所述第一卡槽内，所述橡胶块设置在所述上盒盖与所述下盒体的连接处，所述上 盒盖上设有横截面呈半圆形的第二卡槽，所述橡胶块的上部卡入所述第二卡槽内。 靠近所述第一安装槽处的所述隔板的一侧面上设有一嵌入槽，所述嵌入槽内安有 一橡胶环，所述橡胶环上设有第二通孔，所述连接柱的前侧部自所述第二通孔处穿过，所述 连接柱的前侧部的直径小于所述连接柱的后侧部的直径，所述连接柱的后侧部的直径大于 所述第二通孔的孔径； 所述隔板的上部设有一插槽，所述插槽连通所述嵌入槽，所述插槽内插入一用于 固定所述橡胶环的固定片，所述固定片的下部设有第二缺口，所述第二缺口处的宽度大于 所述连接柱的后侧部的直径。靠近所述第一安装槽处的所述橡胶环上设有一环状凸起，所 述环状凸起的横截面呈半圆形。 所述推动板与所述连接柱的连接处设有第三安装槽，所述第三安装槽内设有第一 固定轴； 所述第三安装槽处安有一翻转扣件，所述翻转扣件包括一片状体，所述片状体的 下部设有一与所述第一固定轴相匹配的第一转动槽； 所述片状体的后部设有第二转动槽，所述第二转动槽处穿过第二固定轴，所述第 二固定轴的两端部均固定到所述上盒盖上； 所述片状体的前部设有一用于卡住所述推杆的卡钩。 所述第二安装槽的上方设有一橡胶垫片，所述橡胶垫片的中部设有一与所述第二 安装槽的形状相匹配的开口，所述橡胶垫片设置在所述上盒盖与所述下盒体之间。 所述下盒体上设有两个第二螺栓孔，两个所述第二螺栓孔分别设置在所述第二安 装槽的两侧，所述上盒盖上设有两个与所述第二螺栓孔的位置相匹配的第三螺栓孔。 所述上盒盖与所述下盒体之间通过卡扣连接。 本发明通过此设计，提供了一种电梯安全门触点开关，结构简单、使用便捷，可安 装于现有的狭小电梯门机安装空间，减少了接通不良的隐患，保证电梯门系统的安全电气 部件不受环境及负载的影响，从而保证电梯的长期安全运行。 附图说明 图1为本发明的部分结构示意图； 图2为本发明的下盒体处的部分结构示意图； 图3为本发明的橡胶块处的部分结构示意图； 图4为本发明的第二安装槽处的部分结构示意图； 5 CN 111547590 A 说　明　书 3/4 页 图5为本发明的隔板处的部分结构示意图； 图6为本发明的橡胶环处的部分结构示意图； 图7为本发明的固定块处的部分结构示意图； 图8为本发明的翻转扣件处的部分结构示意图。
