技术摘要：
本发明公开一种XY坐标式山地钻机，涉及工程钻机技术领域，主要结构包括工作机构、支撑机构、Y方向滑移机构和X方向滑移机构；通过调整X方向滑移机构在Y方向滑移机构上的位置以及通过调整工作机构在X方向滑移机构上的位置能够改变工作机构的位置，从而能够实现工作区域内  全部
背景技术：
工程钻机广泛应用于桥梁、公路、高层建筑、电力输送等工程中的岩土钻凿。目前 绝大数钻机在施工过程中，存在无法对施工对象进行快速准确定位的问题，且无法在坡度 较大、地面凹凸不平的工况下进行工作。 公开号为CN207905702U的专利申请公开的一种液压行走工程钻机，主要是提供一 种将行走机构与钻机本体相结合，通过调整底盘的伸缩杆实现该工程钻机工作位置的调 整。 公开号为CN207905702U的专利申请公开的一种液压行走工程钻机，只是简单的将 底盘与钻机本体结合，通过调整底盘的伸缩杆调整钻机本体的工作部分，无法实现钻机对 施工对象的快速准确定位，定位精度不高，且由于其本身结构问题，无法在坡度较大等恶劣 工况下进行施工，这大大限制了钻机的施工领域和范围。
技术实现要素：

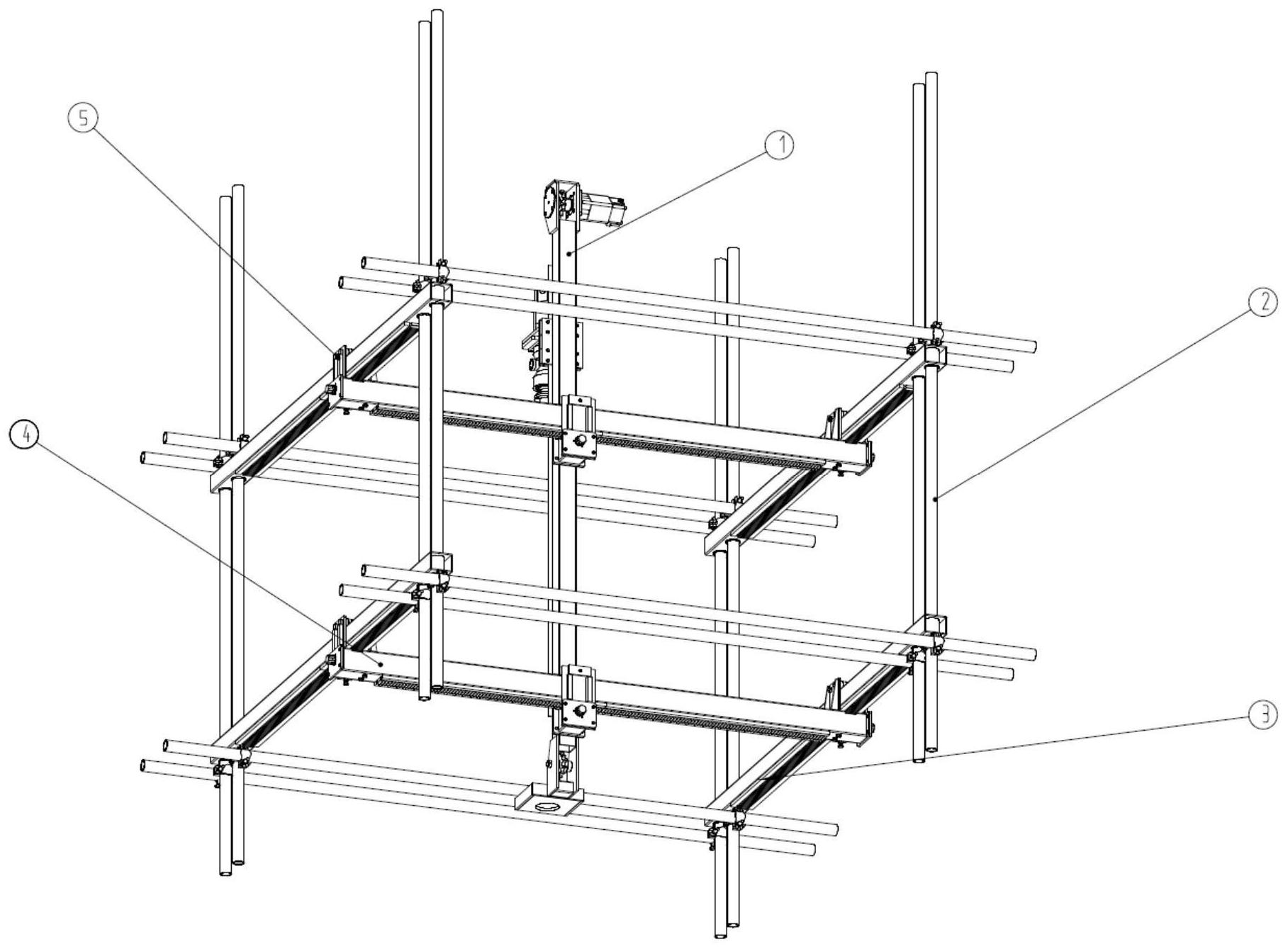

为解决以上技术问题，本发明提供一种XY坐标式山地钻机，能够实现工作区域内 的快速准确定位，且可以根据实际工况反馈，通过调整XY坐标进而快速准确调整钻机工作 位置。 为实现上述目的，本发明提供了如下方案： 本发明提供一种XY坐标式山地钻机，包括工作机构、支撑机构、Y方向滑移机构和X 方向滑移机构；所述支撑机构包括多个立柱，所述多个立柱沿矩形阵列分布，所述Y方向滑 移机构设置于位于两侧的所述多个立柱上，所述X方向滑移机构可滑动的设置于所述Y方向 滑移机构之间，所述工作机构可滑动的设置于所述X方向滑移机构上。 可选的，所述支撑机构包括八个立柱，每两个所述立柱为一组，所述八个立柱分四 组沿矩形阵列分布；所述Y方向滑移机构的端部与位于同一侧的两组立柱相连接。 可选的，所述支撑机构的内侧与所述X方向滑移机构平行设置有限位压杆。 可选的，所述限位压杆与所述立柱之间通过十字扣连接。 可选的，所述支撑机构的外侧与所述X方向滑移机构平行设置有配重件。 可选的，所述配重件设置于配重管上。 可选的，所述配重管与所述立柱之间通过十字扣连接。 可选的，位于同一侧的两组立柱的中上部与中下部上分别设置有一所述Y方向滑 移机构，位于同一高度的所述Y方向滑移机构之间设置有一所述X方向滑移机构，所述工作 机构竖直的设置于两个所述X方向滑移机构上。 可选的，所述工作机构包括滑轨、进给滑板和动力头；所述滑轨可滑动的设置于所 述X方向滑移机构上，所述进给滑板可滑动的设置于所述滑轨上，所述动力头设置于所述进 3 CN 111550194 A 说　明　书 2/3 页 给滑板上。 本发明相对于现有技术取得了以下技术效果： 本发明中的XY坐标式山地钻机主要结构包括工作机构、支撑机构、Y方向滑移机构 和X方向滑移机构；通过调整X方向滑移机构在Y方向滑移机构上的位置以及通过调整工作 机构在X方向滑移机构上的位置能够改变工作机构的位置，从而能够实现工作区域内的快 速准确定位，且可以根据实际工况反馈，通过调整XY坐标进而快速准确调整钻机工作位置。 其支撑机构结构简单，便于快速拆装，且只需要保证Y方向滑移机构水平对称布置即可，因 而能够适应不同的地形。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获 得其他的附图。 图1为本发明XY坐标式山地钻机的结构示意图； 图2为本发明XY坐标式山地钻机的平台结构示意图； 图3为本发明XY坐标式山地钻机中工作机构的结构示意图。 附图标记说明：1-1进给滑板，1-2第一液压马达，1-3顶板，1-4第一链轮，1-5侧板， 1-6滑轨，1-7第二液压马达，1-8动力头，1-9第二链轮，1-10限位板，2-1立柱，2-2十字扣，2- 3限位环，2-4限位压杆，2-5配重管，3-1Y向侧滑轨，3-2Y向侧滑齿条，4-1X向侧滑轨，4-2限 位块，4-3X向侧滑齿条，5-1Y向侧滑机构，5-2X向侧滑机构。
