技术摘要：
本发明涉及介入治疗术后压迫装置，包括本体和交叉设置的第一束缚带、第二束缚带；所述本体位于所述第一束缚带和第二束缚带的交叉部；所述本体包括基底，所述基底为柔性材质；所述基底的一面自外而内开设有若干环形的环形槽体，若干所述环形槽体之间通过连通槽连通；有  全部
背景技术：
介入治疗术中，医生已能把导管或器械“介入”到人体几乎所有的血管分支、消化 道和其它特定部位，运用于疾病的治疗，介入疗法的多数项目都是在血管内进行的，在术后 需要对创口进行止血作业。 股动脉压迫止血器是应用于血管介入手术后的止血装置，它主要通过机械压迫力 从体外对股动脉穿刺部位进行压迫，促进穿刺口止血愈合。 过去的临床护理工作中，主要通过弹力绷带包扎进行压迫止血，再用盐袋压迫 24h，在此期间，术后患者侧肢需要制动，如果发生移动容易导致盐袋移位，容易发生皮下血 肿；同时，弹力绷带长时间紧绷压迫会对皮肤造成一定损伤，会出现破皮、水泡等情况。 技术人员为了解决上述问题提出了一些技术方案，如CN101843513A中公开的技 术，为了避免紧绷带对肢体的压迫，采用了在压板设置压迫头、在压板外的其他位置设置多 个气囊的技术；通过气囊的膨胀来实现压迫装置的收紧从而让压迫头进行止血压迫； 然而，上述这种压迫装置，由于若干气囊条形排列且相互独立，通过束缚带体上的 气囊膨胀时发生歪斜，在进行收紧会使得压迫装置在肢体上受力不均、容易发生偏移； 同时，采用压迫头压迫为刚性压迫，刚性的压迫头在压迫止血的过程中不能将伤 口很好的压合，不能随着肢体外表面发生变形；即便将压迫头改为压迫气囊也不能很好的 将创口压迫，采用一个独立的气囊压迫效果较差、容易松动偏移。
技术实现要素：

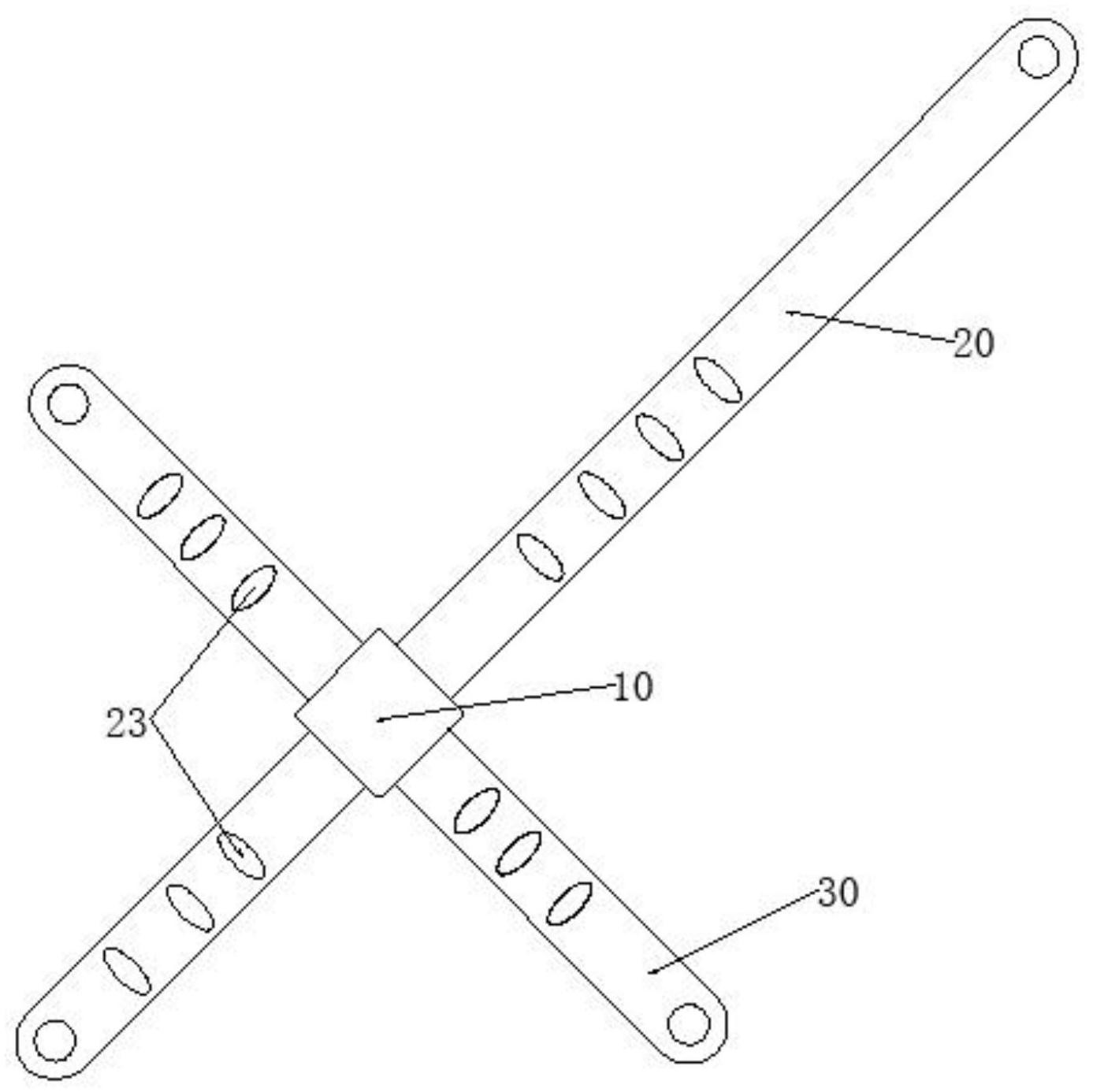

针对上述问题，本发明提供介入治疗术后压迫装置，主要解决了现有压迫装置容 易发生偏移、压迫效果差等问题。 为了解决上述问题，本发明采用如下技术方案： 介入治疗术后压迫装置，包括本体和交叉设置的第一束缚带、第二束缚带； 所述本体位于所述第一束缚带和第二束缚带的交叉部； 所述本体包括基底，所述基底为柔性材质； 所述基底的一面自外而内开设有若干环形的环形槽体，若干所述环形槽体之间通 过连通槽连通； 最内侧的环形槽体的内侧开设有气囊槽； 最内侧的环形槽体和所述气囊槽之间为置药槽； 所述置药槽的底部为网状结构； 所述环形槽体中均设有环形气囊，所述气囊槽中设有压迫气囊，所述环形气囊与 所述压迫气囊相通，最外侧的环形气囊设有气口； 当所述压气囊、环形气囊充气后，均能凸于所述本体的表面。 3 CN 111544077 A 说　明　书 2/4 页 优选的，所述置药槽中设有药棉。 优选的，所述环形槽体外围的本体边缘设有沾合件。 优选的，所述第一束缚带长度大于所述第二束缚带。 优选的，所述第一束缚带和第二束缚带的端部均设有卡接组件。 优选的，所述第一束缚带和第二束缚带设有防滑豆。 优选的，若干所述环形槽体深度相等；若干所述环形气囊中气压均等时，自内而外 外径逐渐缩小。 优选的，若干所述环形气囊之间、以及所述环形气囊和压迫气囊之间均设有连通 气囊；所述连通气囊位于所述连通槽中。 本发明的有益效果是： 1.压迫装置更加稳定，采用多层环形气囊，不仅提高了压迫的稳定性、还加强了压 迫效果； 2.能够更好的对创口进行保护，可以在压迫同时进行药物保护； 3 .采用交叉斜设的束缚带，进一步较强了作为股动脉术后在肢体上压迫的稳定 性。 附图说明 图1为本发明一种结构示意图； 图2为本发明本体结构示意图； 图3为图2中本体的立体结构示意图； 图4为图3中本体仰视视角立体结构示意图； 图5为本发明一种使用状态图。 图中： 10本体，11基底，110置药槽，111环形槽体，112气囊槽，12环形气囊，13压迫气囊， 14气口，15药棉，20第一束缚带，23防滑豆，30第二束缚带。
