技术摘要：
本发明公开了一种梯次储能系统中电池架上对电池包进行锁止的装置，包括销子套管，所述销子套管内设有销子，所述销子套管为盲管，开口端设有销子出口，所述销子外设有弹簧，所述弹簧位于所述所述销子套管内的销子出口处，所述销子套管上开有两个限位口和在两个所述限位  全部
背景技术：
目前存在的梯次储能集装箱应用中，梯次电池包在电池架上通常都是利用自身重 量对电池架产生的压力从而达到稳固静止的效果，这样是不安全的，在运输过程中可能会 产生振动从而使电池包托盘在电池架上的位置产生偏移现象，可能造成事故。
技术实现要素：

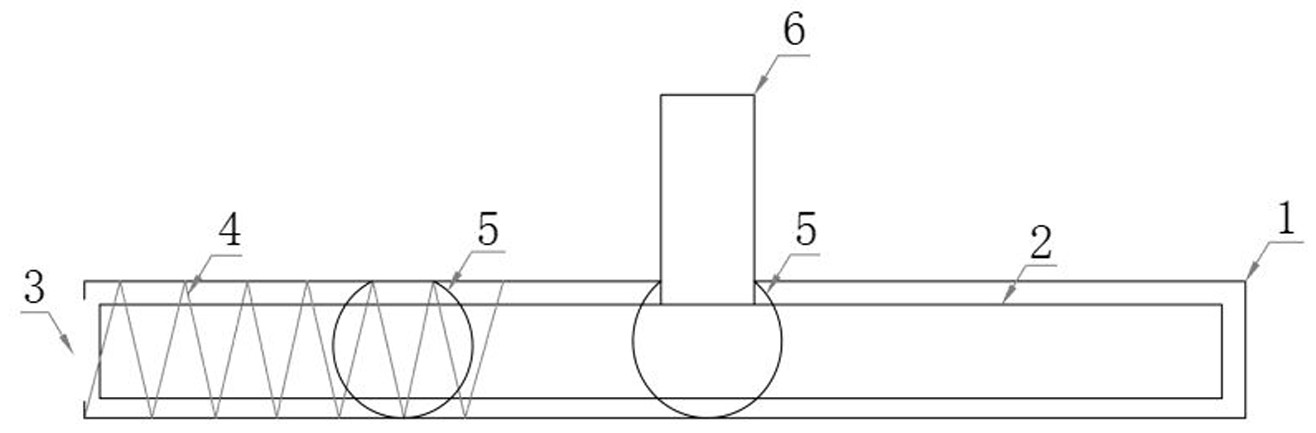

为了解决上述问题，本发明设计了一种梯次储能系统中电池架上对电池包进行锁 止的装置，可以对在电池架上的梯次电池包及托盘起到固定效果，防止电池包托盘移动，不 依赖于电池包重量对电池架产生压力达到固定效果，同时对操作人员以及运输人员提供了 安全保障。 本发明的技术方案为： 一种梯次储能系统中电池架上对电池包进行锁止的装置，所述装置包括销子套管，所 述销子套管内设有销子，所述销子套管为盲管，开口端设有销子出口，所述销子外设有弹 簧，所述弹簧位于所述所述销子套管内的销子出口处，所述销子套管上开有两个限位口和 在两个所述限位口范围内供限位杆横向移动的豁口，所述限位杆和所述销子螺纹连接，所 述销子套管内放置的弹簧的直径大于所述销子出口的直径，所述弹簧的长度大于所述销子 出口到近所述销子出口处的限位口的距离。 进一步的，所述装置固定在电池架上，并对电池包托盘对应位置进行打孔，打孔大 小为略大于销子直径。 当销子的限位杆处于近所述销子出口处限位口时，销子头部伸出销子出口，并进 入电池架上打好的孔位，达到限制电池架移动的效果；当销子的限位杆处于远所述销子出 口处限位口时，销子退回销子套管内，可对电池架进行移动作业。 本发明能够对储能系统中的梯次电池包托盘进行固定工作，防止电池包托盘和电 池包产生位移；对梯次储能集装箱运输过程中提供安全保障，防止因电池包及托盘在运输 过程中产生的位移对集装箱的影响发生安全事故。 本发明的有益效果为：可以对在电池架上的梯次电池包及托盘起到固定效果，防 止电池包托盘移动，不依赖于电池包重量对电池架产生压力达到固定效果，同时对操作人 员以及运输人员提供了安全保障。 下面结合附图和实施例对本发明作进一步说明。 附图说明 图1为本发明实施例的结构示意图。 3 CN 111584783 A 说　明　书 2/2 页
