技术摘要：
本发明提供一种煤矿主提升卸载缓冲煤仓防堵塞装置，涉及煤仓防堵塞技术领域，以解决现有的煤仓防堵塞装置在使用的时候，在遇到轻度堵塞的时候，无法使其自动受力自动疏通，不利于节约能源的问题，包括:主体，安装槽，传动板；所述主体为煤仓本体，且主体的内部四周为倾  全部
背景技术：
煤块在从煤仓内部排出的时候，由于煤块较多，容易在煤仓排出口位置产生堵塞， 从而导致煤块无法有效的排出。 例如申请号：CN201911357284 .9中涉及一种煤矿主提升卸载缓冲煤仓防堵塞装 置，包括疏水煤仓，所述疏水煤仓包括外部钢结构框架、疏水高分子衬板、电机、横杆、竖杆、 松动头和震动疏导装置，所述震动疏导装置安装于疏水煤仓两侧的底部，所述震动疏导装 置包括震动电机、震动电机固定盘、金属震动传导杆和固定悬挂器；通过震动马达、疏水高 分子衬板、外部钢结构框架、固定悬挂去以及金属震动传导杆的设置，本装置可有效减小煤 泥粘度对煤仓壁的附着阻力，疏水材料对于水分引起的煤炭附着力增加有明显减缓作用， 并且可以防住水分附着在缓冲仓内壁，引起后续来煤水分变化，且本装置震动疏导装置可 根据情况间歇性动作，有效降低了能耗。 基于现有技术发现，现有的煤仓防堵塞装置在使用的时候，在遇到轻度堵塞的时 候，无法使其自动受力自动疏通，不利于节约能源，且现有的煤仓防堵塞装置在使用的时 候，在煤块卸载落下的时候，无法辅助缓冲煤块的冲击力，无法避免煤块卸载之后出现破碎 的现象。
技术实现要素：

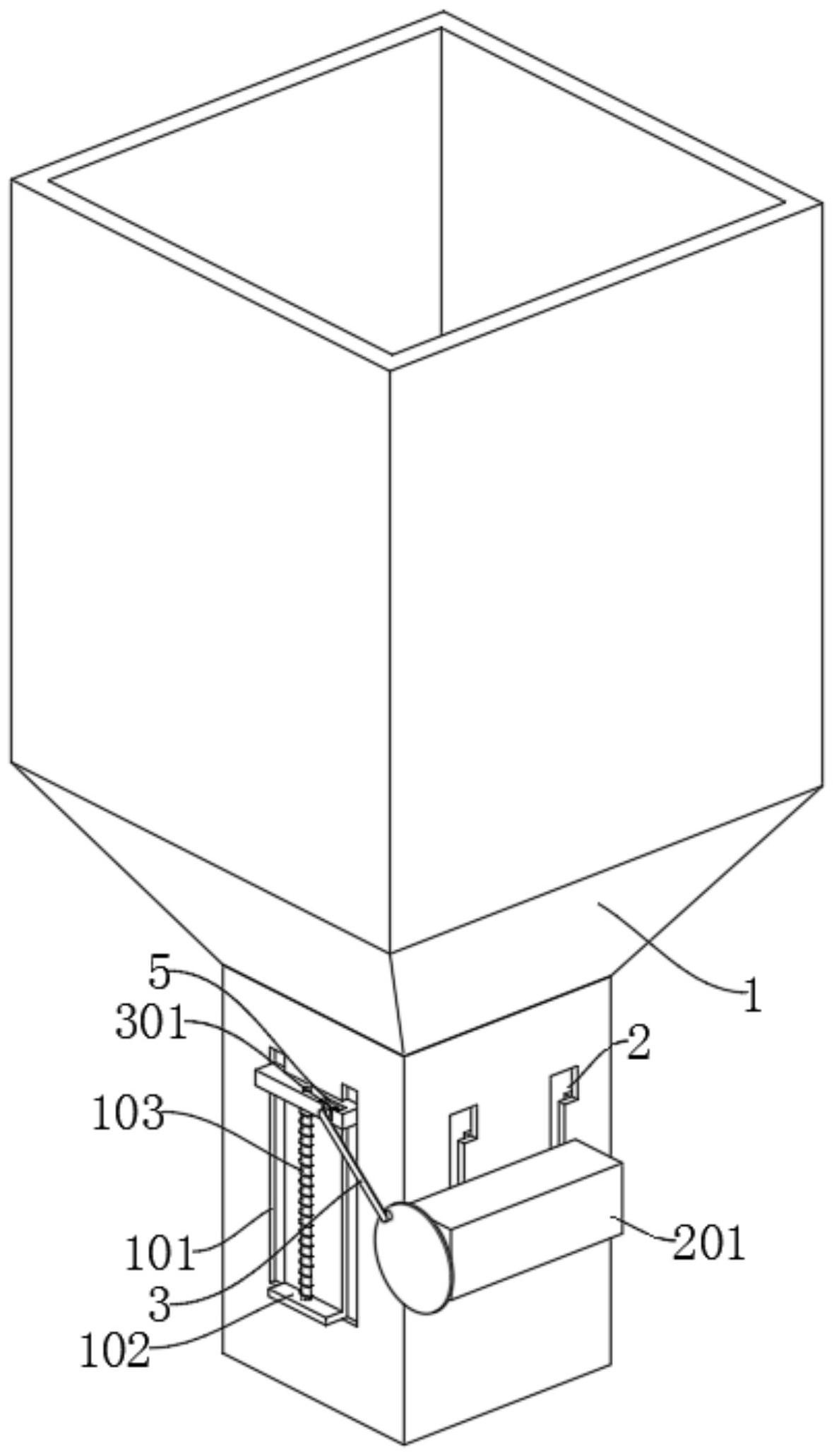

为了解决上述技术问题，本发明提供一种煤矿主提升卸载缓冲煤仓防堵塞装置， 以解决现有的煤仓防堵塞装置在使用的时候，在遇到轻度堵塞的时候，无法使其自动受力 自动疏通，不利于节约能源，且现有的煤仓防堵塞装置在使用的时候，在煤块卸载落下的时 候，无法辅助缓冲煤块的冲击力，无法避免煤块卸载之后出现破碎的现象的问题。 本发明一种煤矿主提升卸载缓冲煤仓防堵塞装置的目的与功效，由以下具体技术 手段所达成： 一种煤矿主提升卸载缓冲煤仓防堵塞装置，包括主体，安装槽，传动板，导向板，固 定槽，顶件和缓冲件；所述主体为煤仓本体，且主体的内部四周为倾斜状结构；所述安装槽 并排设在主体的右侧；所述传动板处于主体的前端右侧，且传动板底部的旋转头与电机外 壳外部的旋转板相连接；所述固定槽设在连接块的外侧右端，且固定槽的内部嵌入有连接 块；所述顶件的底端通过固定连接的方式与支撑杆的内端上方相连接。 所述导向板包括有受力块，支撑杆，连接槽；所述导向板为矩形板状结构，且导向 板的外侧设有受力块，且受力块为U形板状结构；所述受力块的中间位置设有贯穿孔，且贯 穿孔的内部插入有导向杆的顶端；所述导向板的内侧两端设有支撑杆，且支撑杆的顶端为 楔形结构；所述导向板为可导向移动结构；所述导向板嵌入安装在导向槽的内部移动。 4 CN 111573026 A 说　明　书 2/6 页 所述缓冲件包括有连接臂和拼接槽；所述缓冲件整体为V形结构，且缓冲件为橡胶 材质，并且缓冲件的两侧为梳子状结构；所述缓冲件的上方两端与连接臂的底部相连接，且 连接臂为矩形长条状结构；所述缓冲件为可缓冲冲击力结构；所述缓冲件并列设在主体的 内部。 进一步的，所述主体包括有导向槽，受力板，导向杆；所述主体的前后两端底部设 有导向槽，且导向槽的两侧两端设有辅助槽，并且导向槽以及辅助槽为矩形结构；所述主体 的前后两端底部中间位置安装有受力板，且受力板的上方安装有圆柱形结构的导向杆，并 且导向杆的外侧套装有弹簧；所述导向槽为可导向移动结构。 进一步的，所述安装槽包括有电机外壳，连接头；所述安装槽整体为L形结构，且安 装槽截面为T形结构；所述电机外壳的内部安装有电机，且电机外壳的侧边设有两个T形结 构的连接头；所述连接头嵌入安装在安装槽的内部；所述电机外壳内部的电机前端通过传 动轴安装有旋转板，且旋转板为圆形板状结构。 进一步的，所述传动板包括有连接块；所述传动板的两端为弧形结构，且传动板的 两端内侧设有中间凸起圆柱形结构的旋转头；所述连接块为T形结构，且连接块的外端中间 位置设有中间凸起圆柱形结构的旋转槽，并且旋转槽的内部安装有传动板顶端的旋转头； 所述传动板为可传动结构。 进一步的，所述导向板还包括有连接槽；所述连接槽设在支撑杆的内端外侧，且连 接槽的内部设有弧形槽，并且弧形槽的内部上下两端设有橡胶材质的挡块。 进一步的，所述固定槽包括有内槽，顶块，移动件；所述固定槽为T形结构，且固定 槽的外侧内部设有内槽；所述内槽为U形结构，且内槽的顶端两侧设有两个横槽；所述内槽 的顶端中间位置以及横槽顶端设有矩形槽；所述顶块为矩形结构，且顶块的底部设有楔形 块；所述顶块嵌入安装在横槽的内部，且顶块的后端通过弹簧与横槽内部相连接，并且顶块 顶端的拉杆插入在横槽顶端的矩形槽内部；所述移动件为U形结构，且移动件的顶端中间位 置设有按压块；所述移动件嵌入安装在内槽的底部，且移动件的底部通过弹簧与内槽的底 部相连接，并且移动件的顶端与顶块的底部相接触；所述移动件为可触发固定结构。 进一步的，所述顶件包括有侧件，辅助件；所述顶件为矩形长条状结构，且顶件的 底部两侧设有菱形结构的侧件；所述顶件的顶端设有L形结构的辅助件，且辅助件为倾斜状 结构，并且辅助件的顶端为楔形结构；所述顶件为移动疏通结构。 进一步的，所述缓冲件还包括有拼接槽；所述拼接槽为矩形结构，且拼接槽设在连 接臂的顶端内侧；所述拼接槽与连接槽相连接，且拼接槽的内侧设有固定杆，并且固定杆固 定在连接槽的弧形槽内部。 与现有技术相比，本发明具有如下有益效果： 在本装置中，设置了导向板以及缓冲件，此处的导向板是用来安装在主体的导向 槽的内部的，使得导向板可以通过外侧的受力块接收弹簧的动力处于上升状态，当有煤块 落下的时候，可以压动导向板的支撑杆以及顶件，使得导向板下落之后，弹簧可以支撑受力 块以及导向板复位，从而重新顶动煤块，使得煤块可以被重新顶动疏通，使得煤块在轻度堵 塞的时候，可以自动疏通，而受力块则是用来接收弹簧的动力上下移动的，当遇到重度堵塞 的时候，受力块的固定槽可以与连接块进行连接，使得受力块可以带动导向板接收电机的 动力进行上下移动，从而进行快速疏通，而支撑杆则是用来设在导向板的内端的，使得顶件 5 CN 111573026 A 说　明　书 3/6 页 以及缓冲件可以与支撑杆进行连接，使得顶件以及缓冲件可以接收导向板的动力进行上下 移动，支撑杆的顶端为楔形结构，是为了使得煤块落下的时候，可以被向两侧分流，而连接 槽则是用来与缓冲件顶端的拼接槽进行连接的，使得缓冲件在使用的时候，可以与导向板 连接移动，使得缓冲件可以移动使用； 还有的是，缓冲件是用来安装在主体的内部的，使得煤块在卸载之后向下移动的 时候，可以与缓冲件接触，由于缓冲件为橡胶材质，可以有效的缓冲冲击力，避免煤块直接 落下造成破损，而缓冲件为梳子状结构，是为了使得与煤块接触的时候，可以辅助缓冲冲击 力，从而对煤块的缓冲效果更好，而连接臂则是用来设在缓冲件的顶端的，使得缓冲件可以 处于主体内部底端适当位置对煤块进行缓冲，而拼接槽则是用来与连接槽进行连接的，使 得缓冲件损坏之后，可以便捷的拆卸更换，而拼接槽内部的固定杆则是用来嵌入安装在连 接槽内部的弧形槽内部的，使得固定杆可以被挡块挡住，使得缓冲件可以稳固连接不会脱 离，从而解决了在使用的时候，在遇到轻度堵塞的时候，无法使其自动受力自动疏通，不利 于节约能源，且现有的煤仓防堵塞装置在使用的时候，在煤块卸载落下的时候，无法辅助缓 冲煤块的冲击力，无法避免煤块卸载之后出现破碎的现象的问题。 附图说明 图1是本发明的立体结构示意图。 图2是本发明的主体截面及局部放大结构示意图。 图3是本发明的主体截面结构示意图。 图4是本发明的主体局部截面结构示意图。 图5是本发明的连接块局部截面结构示意图。 图6是本发明的导向板立体及局部截面结构示意图。 图7是本发明由图6引出的A部局部放大结构示意图。 图8是本发明的导向板后视及局部放大结构示意图。 图9是本发明的缓冲件立体结构示意图。 图中，部件名称与附图编号的对应关系为： 1、主体；101、导向槽；102、受力板；103、导向杆；2、安装槽；201、电机外壳；202、连 接头；3、传动板；301、连接块；4、导向板；401、受力块；402、支撑杆；403、连接槽；5、固定槽； 501、内槽；502、顶块；503、移动件；6、顶件；601、侧件；602、辅助件；7、缓冲件；701、连接臂； 702、拼接槽。
