技术摘要：
本发明涉及建筑技术领域，尤其涉及一种剪力墙大尺寸开洞组合加固结构及加固方法，加固结构包括多根第一钢筋，沿竖直方向间隔植入剪力墙的洞口竖直边缘处；多根第二钢筋，沿水平方向间隔植入所述剪力墙的洞口水平边缘处；钢板，沿所述剪力墙的洞口的周向固定设置在所述  全部
背景技术：
随着越来越多的建筑进入存量阶段，选择对既有建筑物进行改造加固成为主要选 择，其中由于使用功能的改变，需要在既有剪力墙开门洞或窗洞。剪力墙主要承受风荷载或 地震作用引起的水平荷载和竖向荷载，墙上开洞会极大的影响剪力墙的受力状态，从而影 响结构安全。 目前标准规范并无专门针对既有剪力墙的开洞方法，现有技术中，通常剪力墙开 洞后直接外包第一角钢，并以螺栓固定，该种方法的缺点是无法满足大尺寸开洞(宽度大于 1200mm)的要求。
技术实现要素：

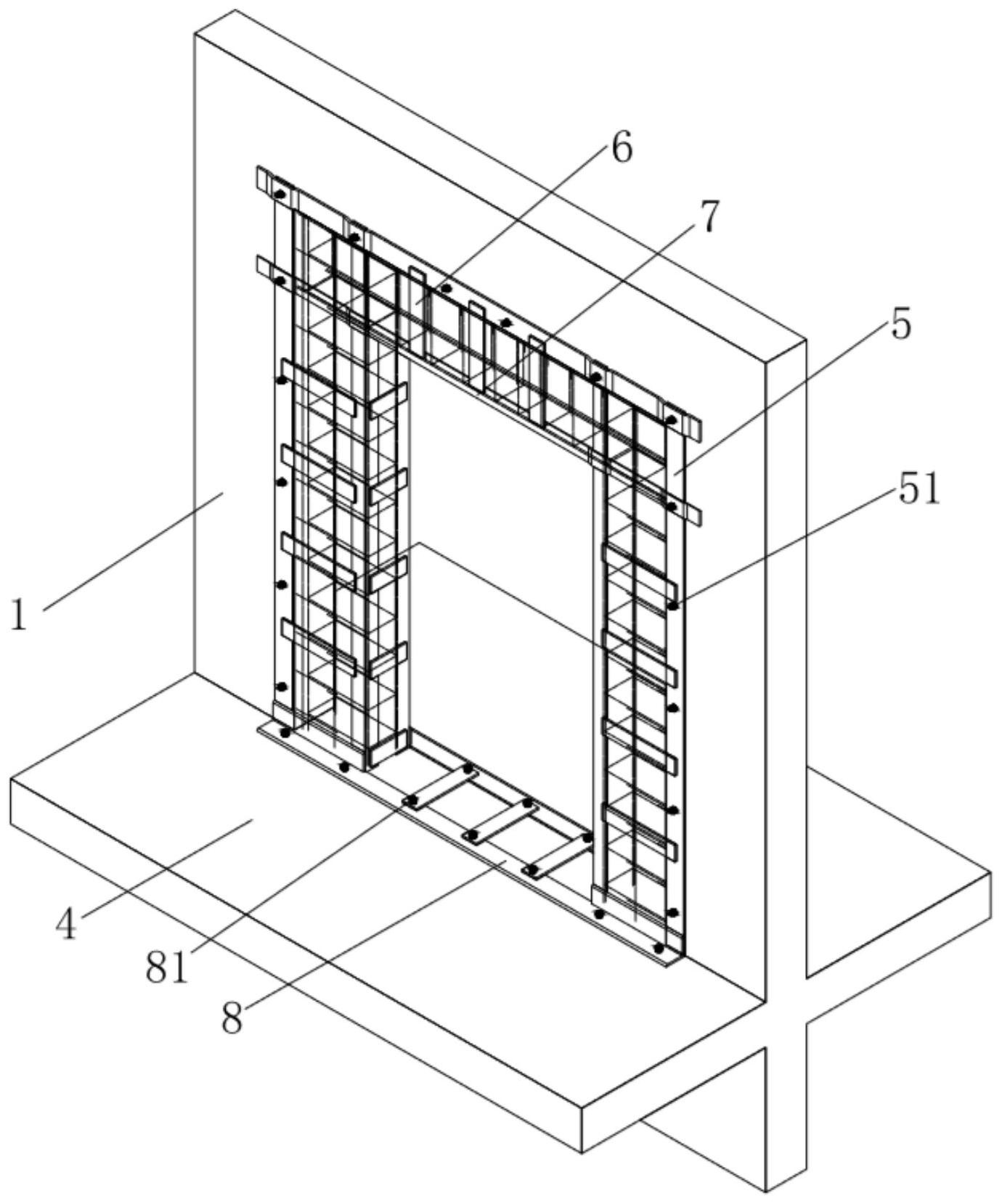

本发明的目的在于提供一种剪力墙大尺寸开洞组合加固结构及加固方法，能够保 证剪力墙开洞加固后，剪力墙具有良好的受力状态。 为达此目的，本发明采用以下技术方案： 一种剪力墙大尺寸开洞组合加固结构，包括： 多根第一钢筋，沿竖直方向间隔植入剪力墙的洞口竖直边缘处； 多根第二钢筋，沿水平方向间隔植入所述剪力墙的洞口水平边缘处； 钢板，沿所述剪力墙的洞口的周向固定设置在所述剪力墙的相对的两侧； 第一角钢，沿所述剪力墙的洞口的周向设置在所述洞口内，且与所述钢板连接； 混凝土，浇筑在由所述钢板和所述第一角钢连接形成的容置腔内。 可选地，所述钢板和所述第一角钢通过缀板连接，所述缀板与所述第一角钢、所述 钢板共同形成所述容置腔。 可选地，还包括第二角钢和第三角钢，所述第二角钢沿水平方向设置在所述剪力 墙的洞口与下层楼板连接处，位于所述下层楼板的上端面，所述第三角钢与所述第二角钢 平行间隔设置在所述下层楼板的下端面，所述第三角钢与所述第二角钢通过穿板连接件固 定，所述第二角钢与所述钢板焊接。 可选地，所述穿板连接件为穿板对拉螺杆。 可选地，位于所述剪力墙的相对的两侧的所述钢板通过穿墙连接件固定连接。 可选地，所述穿墙连接件为穿墙对拉螺杆。 可选地，多根所述第一钢筋之间通过第一箍筋箍接。 可选地，多根所述第二钢筋之间通过第二箍筋箍接。 一种剪力墙大尺寸开洞组合加固方法，包括如下步骤： S1、在剪力墙上开设洞口； 4 CN 111576916 A 说　明　书 2/4 页 S2、沿所述洞口的周向边缘在所述剪力墙上向远离所述洞口的方向外扩设定宽 度，混凝土凿除，钢筋保留； S3、沿竖直方向，在所述洞口的竖直边缘处将多根第一钢筋间隔植入所述剪力墙； S4、沿水平方向，在所述洞口的水平边缘处将多根第二钢筋间隔植入所述剪力墙； S5、沿所述洞口的周向在所述剪力墙的相对的两侧固定设置钢板； S6、沿所述洞口的周向在所述洞口内设置第一角钢，所述第一角钢与所述钢板连 接； S7、支设模板，将混凝土浇筑到所述第一角钢和所述钢板连接形成的容置腔内。 可选地，所述步骤S7中，待所述混凝土凝固后，拆除所述模板，在所述钢板与所述 混凝土之间的间隙中注胶进行封闭处理。 本发明的有益效果： 本发明所提供的一种剪力墙大尺寸开洞组合加固结构及加固方法，在剪力墙的洞 口植入第一钢筋和第二钢筋，并在洞口的周向于剪力墙的两侧设置钢板，在洞口中设置第 一角钢，第一角钢与钢板连接，在钢板和第一角钢连接形成的容置腔内浇筑混凝土，从而利 用第一钢筋、第二钢筋、钢板和第一角钢组成的钢结构以及混凝土对开口后的剪力墙进行 加固，使得剪力墙开洞加固后，剪力墙具有良好的受力状态。 附图说明 图1是本发明一种剪力墙大尺寸开洞组合加固结构的示意图； 图2是本发明一种剪力墙大尺寸开洞组合加固结构中植入第一钢筋和第二钢筋的 示意图； 图3是本发明一种剪力墙大尺寸开洞组合加固结构中浇筑混凝土后的示意图。 图中： 1-剪力墙；2-第一钢筋；21-第一箍筋；3-第二钢筋；31-第二箍筋；4-下层楼板；5- 钢板；51-穿墙连接件；6-缀板；7-第一角钢；8-第二角钢；81-穿板连接件；9-混凝土。
