技术摘要：
本发明公开了一种钢丝绳切割装置，属于钢丝绳切割领域。一种钢丝绳切割装置，包括底板和顶板，所述底板和顶板之间分别连接有第一导向支撑杆和第二导向支撑杆；所述第一导向支撑杆和第二导向支撑杆上滑动连接有第一横板和第二横板，所述第二横板上固定连接有固定框，所  全部
背景技术：
钢丝绳是将力学性能和几何尺寸符合要求的钢丝按照一定的规则捻制在一起的 螺旋状钢丝束，钢丝绳由钢丝、绳芯及润滑脂组成。钢丝绳是先由多层钢丝捻成股，再以绳 芯为中心，由一定数量股捻绕成螺旋状的绳。在物料搬运机械中，供提升、牵引、拉紧和承载 之用。钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。 现有的钢丝绳在切割过程中，钢丝绳会出现滑动，导致钢丝绳的切割截面不平整， 降低了钢丝绳的切割质量，降低了钢丝绳的生产效率，降低了钢丝绳的销售利润，且在切割 过程中，会产生较高的温度，频繁使用会存在一定的安全隐患，且容易使切割片损坏，增加 了使用成本。
技术实现要素：

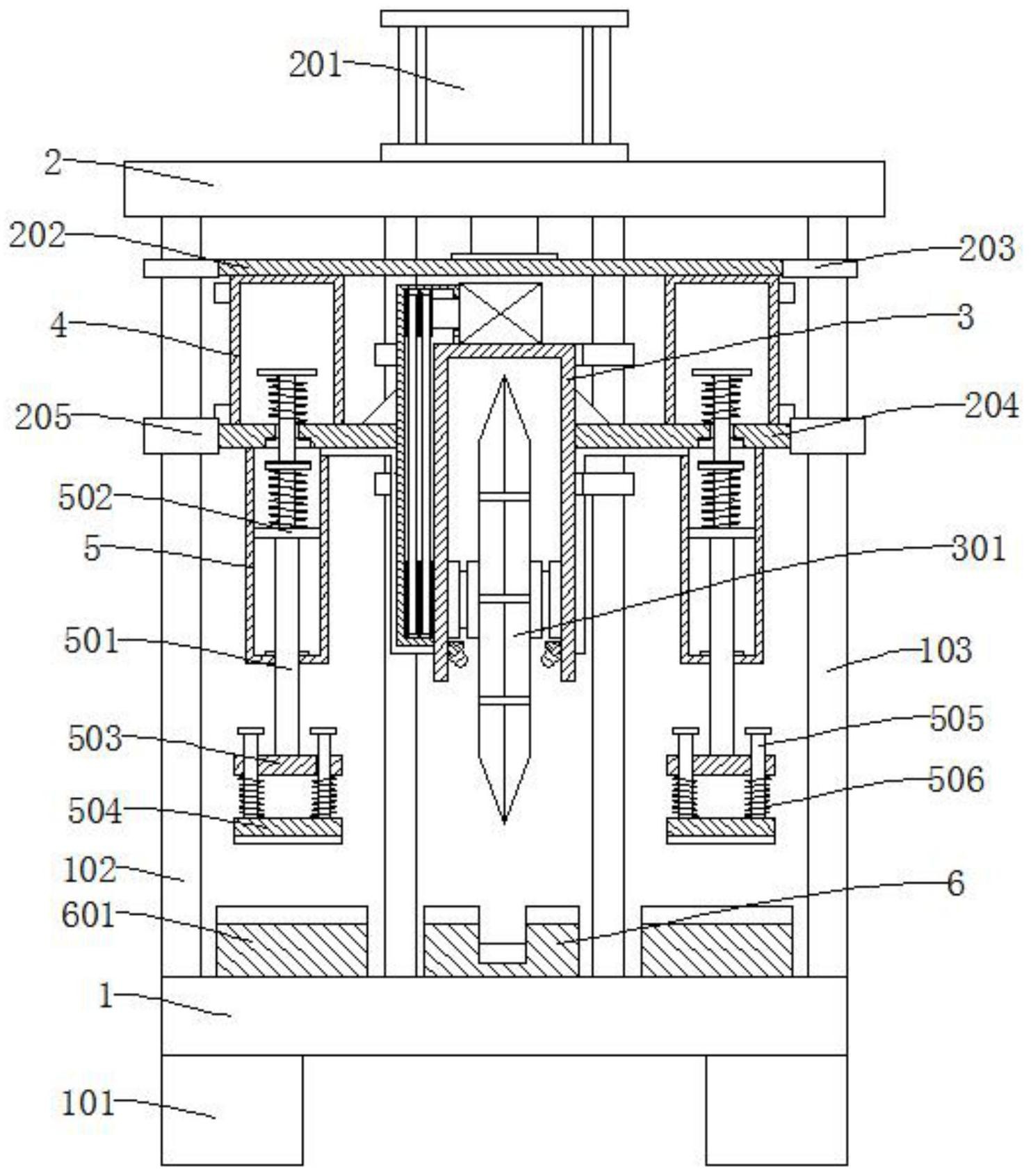

本发明的目的是为了解决现有技术中存在的问题，而提出的一种钢丝绳切割装 置。 为了实现上述目的，本发明采用了如下技术方案： 一种钢丝绳切割装置，包括底板和顶板，所述底板和顶板之间分别连接有第一导 向支撑杆和第二导向支撑杆； 所述第一导向支撑杆和第二导向支撑杆上滑动连接有第一横板和第二横板，所述 第二横板上固定连接有固定框，所述固定框内转动连接有切割片； 所述第二横板的底部还连接有圆筒，所述圆筒内滑动连接有第二连杆，所述第二 连杆的底部连接有压紧件； 所述固定框的内壁还设有倾斜放置的喷头，所述圆筒通过连接管与喷头相连通； 所述底板的顶部外壁还分别连接有与压紧件和切割片相配合的第一放置块和第 二放置块。 优选的，所述第一横板与第二横板之间还设有箱体，所述第二横板上设有与箱体 和圆筒相连通的圆孔，所述圆孔内滑动连接有第一连杆，所述第一连杆的底部滑动连接在 圆筒内。 优选的，所述圆筒内滑动连接有活塞，所述活塞的两端分别与第一连杆和第二连 杆相连，所述第二横板上还设有凹孔，所述第一连杆的外壁滑动连接有第一挡板，所述第一 挡板与凹孔的内壁均设有相互配合的密封垫。 优选的，所述第一连杆的顶部连接有第二挡板，所述第二挡板与箱体的内壁之间 连接有第一弹簧，所述第一挡板与活塞的顶部外壁之间连接有第二弹簧，所述第一弹簧和 第二弹簧均套接在第一连杆的外壁。 优选的，所述压紧件主要包括第一压板和第二压板，所述第二压板上连接有滑杆， 4 CN 111589989 A 说　明　书 2/6 页 所述滑杆滑动连接在第一压板上，所述滑杆的外壁套接有第三弹簧，所述第三弹簧连接在 第一压板和第二压板之间。 优选的，所述第一放置块、第二放置块和第二压板上均设有相配合的圆弧槽，所述 第一放置块上还设有深槽。 优选的，所述固定框的顶部外壁连接有步进电机，所述步进电机的输出端连接有 第一带轮，所述固定框内连接有转动轴，所述转动轴的外壁连接有第二带轮，带动第一带轮 和第二带轮通过皮带相连，所述固定框的外壁连接有盒体，所述第一带轮和第二带轮转动 连接在盒体内。 优选的，所述固定框的内壁固定连接有固定块，所述喷头连接在固定块上，且所述 固定块内设有与喷头和连接管相连通的空腔。 优选的，所述顶板的顶部外壁设有气缸，所述第一横板连接在气缸的输出端。 优选的，所述第一横板、第二横板和固定框的外壁分别连接有第一滑环、第二滑环 和第三滑环，所述第一滑环和第二滑环滑动连接在第一导向支撑杆柱的外壁，所述第三滑 环滑动连接在第二导向支撑杆的外壁，且所述底板的底部设有底座。 与现有技术相比，本发明提供了一种钢丝绳切割装置，具备以下有益效果： 1、该钢丝绳切割装置，使用时，向箱体内注入冷却液，然后将需要切割的钢丝绳放 置在第一放置块和第二放置块上的圆弧槽内，然后启动气缸，从而使其带动第一横板和第 二横板向下移动，从而使固定框向下移动，启动步进电机，使固定框内的切割片转动，从而 对钢丝绳进行切割，且第二横板向下移动时会使第二连杆向下移动，然后带动第一压板和 第二压板向下移动，然后第二压板上的圆弧槽则会使其更好的压住钢丝绳，第一压板和第 二压板之间的第三弹簧则会使第二压板压动钢丝绳时具有一定的缓冲效果，避免气缸使钢 丝绳变形。 2、该钢丝绳切割装置，当第二压板压住钢丝绳之后，爱第三弹簧的作用下会带动 第一压板和第二连杆向上移动，然后推动活塞，且冷却液注入箱体内之后，会通过凹孔流进 圆筒内，然后活塞上升的同时会推动第一连杆上的第一挡板上升，从而使第一挡板与凹孔 内的密封垫相配合，从而使冷却液不会通过凹孔流进箱体内，从而使冷却液通过连接管进 入喷头内，从而将冷却液喷洒至切割片上，从而对切割片进行降温，避免其长时间使用产生 高温，从而使切割片损坏，同时提高了安全系数。 该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明在切 割钢丝绳时，能够避免钢丝绳产生滑动，使切割截面更平整，增强其销售利润，同时可对切 割片进行一定的冷却，避免其长时间使用产生高温，避免安全事故的发生。 附图说明 图1为本发明提出的一种钢丝绳切割装置的结构示意图； 图2为本发明提出的一种钢丝绳切割装置侧视的结构示意图一； 图3为本发明提出的一种钢丝绳切割装置侧视的结构示意图二； 图4为本发明提出的一种钢丝绳切割装置俯视的结构示意图一； 图5为本发明提出的一种钢丝绳切割装置俯视的结构示意图二； 图6为本发明提出的一种钢丝绳切割装置固定框剖视的结构示意图； 5 CN 111589989 A 说　明　书 3/6 页 图7为本发明提出的一种钢丝绳切割装置箱体和圆筒剖视的结构示意图； 图8为本发明提出的一种钢丝绳切割装置图7中A部分的结构示意图。 图中：1、底板；101、底座；102、第一导向支撑杆；103、第二导向支撑杆；2、顶板； 201、气缸；202、第一横板；203、第一滑环；204、第二横板；205、第二滑环；206、凹孔；3、固定 框；301、切割片；302、盒体；303、第三滑环；304、步进电机；305、第一带轮；306、第二带轮； 307、皮带；308、固定块；309、喷头；4、箱体；401、第一连杆；402、第一挡板；403、第二挡板； 404、第一弹簧；405、第二弹簧；5、圆筒；501、第二连杆；502、活塞；503、第一压板；504、第二 压板；505、滑杆；506、第三弹簧；507、连接管；6、第一放置块；601、第二放置块；602、圆弧槽。
