技术摘要：
本发明涉及消毒灭菌技术领域，且公开了一种气密性好方便按压的手动喷雾瓶，包括喷雾瓶，所述喷雾瓶的顶部活动连接有瓶盖。该一种气密性好方便按压的手动喷雾器，按动按钮，通过联动杆带动活塞片运动，使得储水室内部液体通过单向阀二从瓶内喷出，松开时，弹簧带动按钮  全部
背景技术：
喷雾瓶的原身为喷雾罐，最早出现于二战期间，当时由于疟疾等疾病造成的死亡 人数远比战场伤亡人数更多，那时人们就开始把消毒剂装入喷雾罐中，用喷雾罐喷雾进行 消毒灭菌，那时人们使用一种叫做氟氯碳化合物的气体装在喷雾罐中，进行喷雾使用，但是 这种气体对环境有害，后来逐渐发展成其它类型的喷雾器，手动喷雾器就是其中的一种，手 动喷雾器在进行消毒灭菌的工作时，无需装入氟氯碳化合物的气体，从而不会对环境产生 污染，深受人们的喜爱。 传统的手动喷雾瓶使用时，当内部液体量变少时，瓶内真空状态减弱，会导致剩余 液体无法喷出的情况，导致资源浪费，还有一些在喷雾瓶内部加装氮气或者氩气，这样会促 使成本变高，因此解决喷雾瓶内部液体量偏少时，无法被喷出是节约资源的关键，且传统手 动喷雾器按钮为倾斜设计，这样的设计会比较费力气，因此我们提出了一种气密性好方便 按压的手动喷雾器。
技术实现要素：

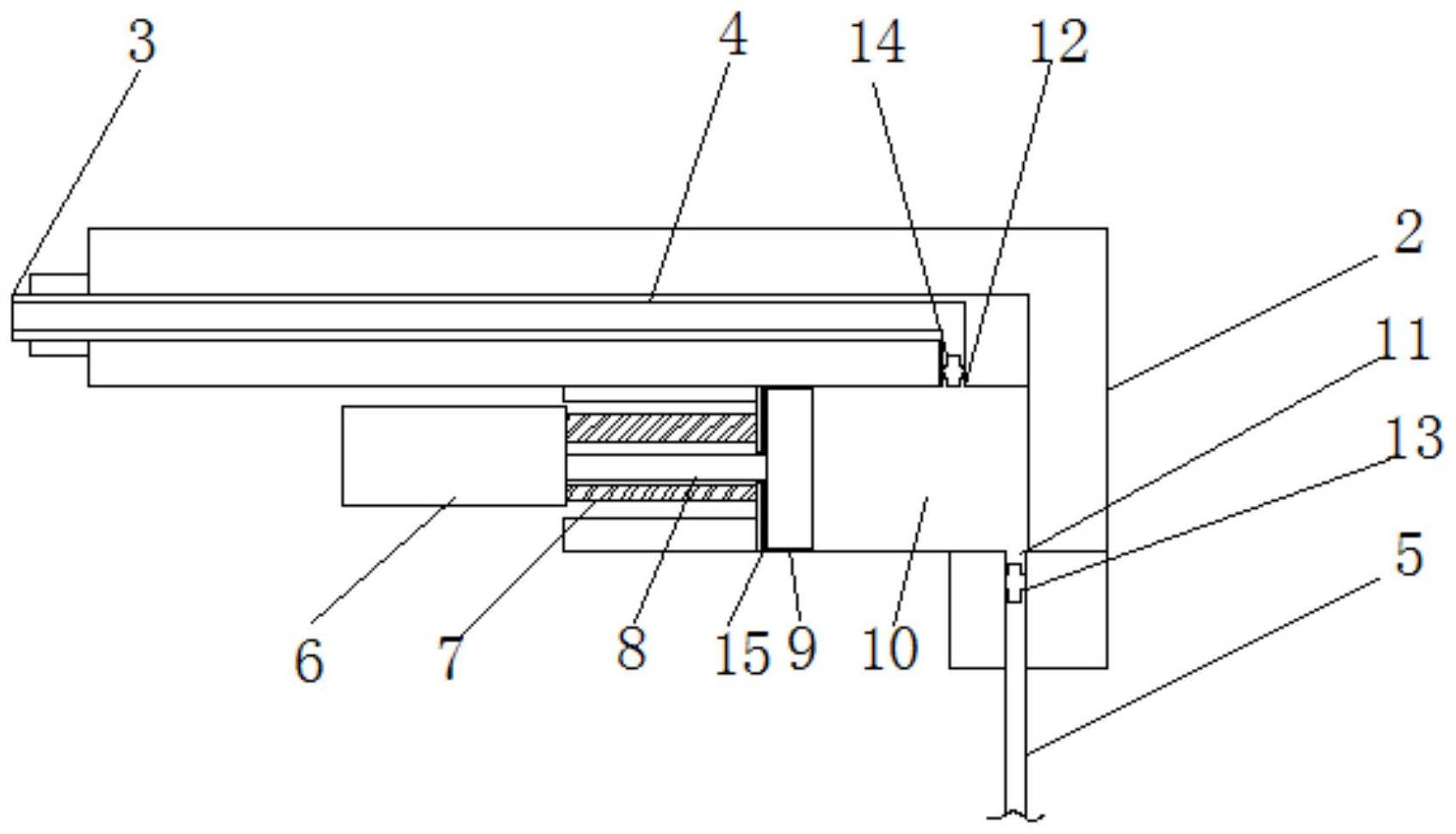

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种气密性好方便按压的手动喷雾器，具备 气密性好，省力的优点，解决了内部液体变少，剩余液体无法喷出和按压费力的问题。 (二)技术方案 为实现上述气密性好，省力目的，本发明提供如下技术方案：一种气密性好方便按 压的手动喷雾瓶，包括喷雾瓶，所述喷雾瓶的顶部活动连接有瓶盖，所述瓶盖的左侧固定连 接有喷嘴，所述瓶盖的内部开设有喷管，所述瓶盖右侧的内部固定连接有吸管，所述瓶盖的 左下角活动连接有按钮，所述按钮的右侧固定连接有弹簧，所述按钮的右侧固定连接有联 动杆，所述联动杆的右侧固定连接有活塞片，所述活塞片的外部套接有储水室，所述储水室 的顶部开设有进水口，所述储水室的顶部开设有出水口，所述进水口的内部固定连接有单 向阀一，所述出水口的内部固定连接有单向阀二，所述活塞片的左侧固定连接有垫片。 优选的，所述弹簧的个数为两个，且联动杆在两个弹簧的中间。 优选的，所述单向阀一为进水单向阀，单向阀二为出水单向阀。 优选的，所述吸管为塑料材料。 优选的，所述垫片为橡胶材料。 优选的，所述喷管与出水口在瓶盖内部连通，吸管与进水口在瓶盖内部连通。 (三)有益效果 与现有技术相比，本发明提供了一种气密性好方便按压的手动喷雾器，具备以下 有益效果： 3 CN 111589611 A 说　明　书 2/3 页 1、该一种气密性好方便按压的手动喷雾器，通过按钮和联动杆、活塞片、储水室、 出水口、进水口、弹簧、单向阀一、单向阀二的配合使用，按动按钮，按钮向右运动，通过联动 杆带动活塞片运动，使得储水室内部液体通过单向阀二从瓶内喷出，松开时，因为按动按钮 带动了弹簧发生形变，因此当按钮不受力时，弹簧带动按钮向左运动，通过联动杆带动活塞 片运动，使得储物室内部因为压力会通过单向阀一自动吸取喷雾瓶内部液体，从而达到了 省力的作用。 2、该一种气密性好方便按压的手动喷雾器，通过垫片、储水室和进水口一的配合 使用，常态下储水室内部含有液体阻断了空气接触到喷雾瓶内部，不会造成气压泄露，影响 气密性，而使用喷雾瓶时，因为进水口一在储水室的底部，储水室内部含有垫片，使得储水 室内部液体再被排出时，进水口一依然无法接触到空气，从而使得空气无法接触到喷雾瓶 内部，达到了气密性好的优点。 附图说明 图1为本发明瓶盖使用前剖面结构示意图； 图2为本发明瓶盖使用后剖面结构示意图； 图3为本发明整体结构示意图； 图中：1、喷雾瓶；2、瓶盖；3、喷嘴；4、喷管；5、吸管；6、按钮；7、弹簧；8、联动杆；9、活 塞片；10、储水室；11、进水口；12、出水口；13、单向阀一；14、单向阀二；15、垫片。
