技术摘要：
一种宽幅遥感图像MTF地面模拟测试装置涉及宽幅遥感系统成像质量评价技术领域，解决技术空白的问题，包括图像模拟源获取单元、宽幅图像预处理单元和MTF测量显示单元，图像模拟源获取单元获取模拟的宽幅遥感图像、对获取的宽幅遥感图像压缩存储、将压缩的宽幅遥感图像解  全部
背景技术：
近几年来，宽幅遥感相机获取的宽幅遥感图像因包含海量数据而显现出极高的应 用价值，但同时也带来了像质的严重退化。调制传递函数(Modulation  Transfer  Function，MTF)是一种评价遥感系统成像质量应用最广的像质评价方法；准确测试宽幅遥 感图像的MTF也是应用基于MTFC的图像复原方法提升宽幅遥感图像像质的关键。 MTF在轨测量法因可反映遥感成像全链路各环节的综合退化作用且成本较低而应 用广泛，其根据遥感图像中的不同地物特征可分为：点脉冲法、线脉冲法、刃边法和周期靶 标法等。其中的线脉冲法在地面目标满足定标条件时的精度较高，刃边法算法稳定性较高、 受环境影响小，因而这两种方法应用较多。为保证MTF测试精度，线脉冲法和刃边法对遥感 图像的像质有较高要求，较适用于高分辨率遥感图像，国内外相关研究工作也主要集中在 基于高分辨率遥感图像的MTF测试装置。而宽幅遥感图像因其各视场成像质量差别较大、像 质退化严重、图像中缺少典型地物等特点，直接应用现有MTF测试装置经常导致无法得到正 确且稳定的测试结果。目前，宽幅遥感图像信噪比低、像质下降；尺寸较大、各视场成像质量 差别大；图像中典型地物少等问题导致的难以直接应用现有MTF测试装置或直接应用时难 以保证MTF测试精度，现今尚缺乏一种专门针对宽幅遥感图像的MTF地面模拟测试装置，无 法为宽幅遥感相机成像质量的分析提供有力指导。
技术实现要素：

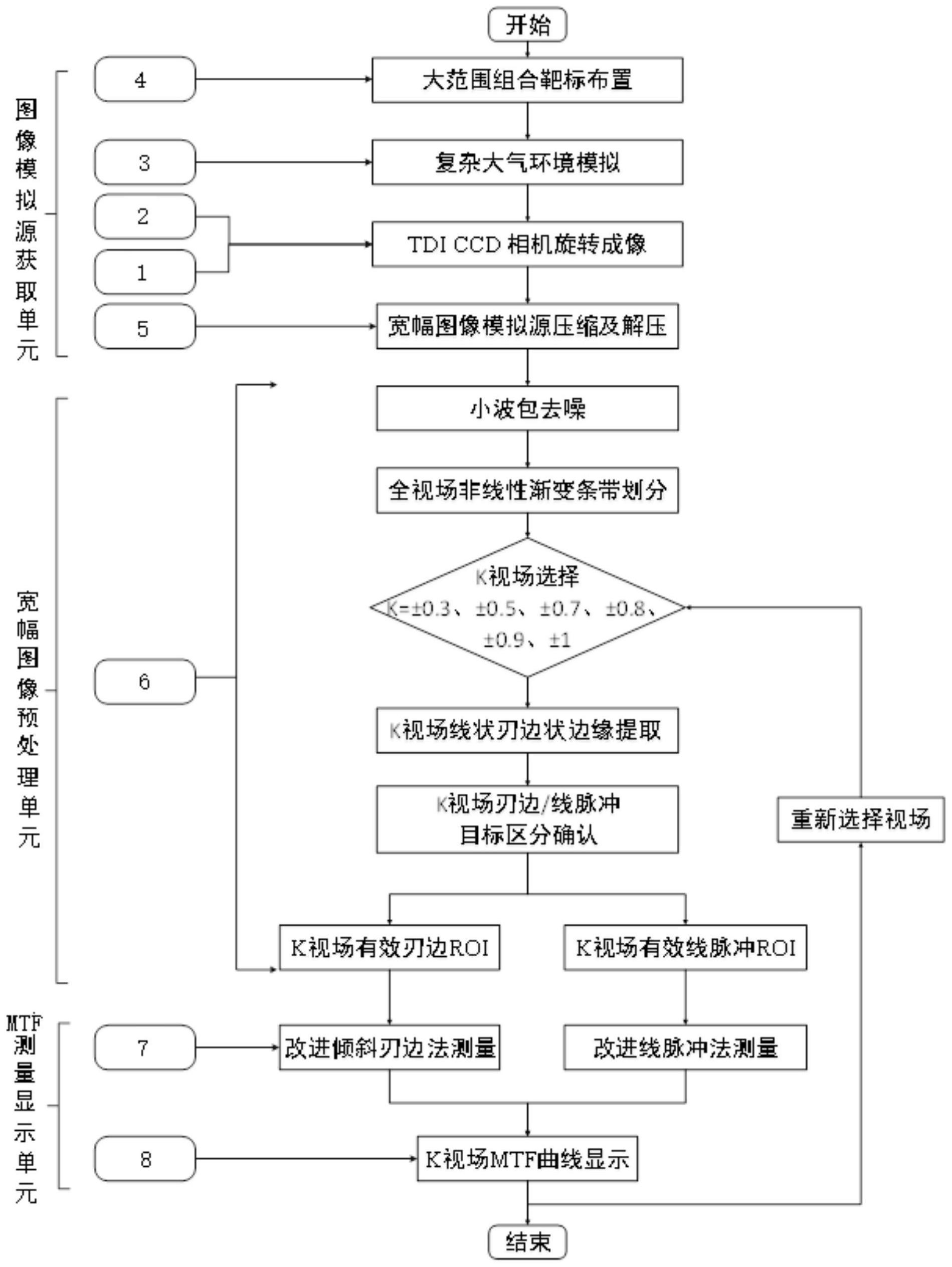

为了解决上述问题，本发明提供一种宽幅遥感图像MTF地面模拟测试装置。 本发明为解决技术问题所采用的技术方案如下： 一种宽幅遥感图像MTF地面模拟测试装置，包括图像模拟源获取单元、宽幅图像预 处理单元和MTF测量显示单元，所述图像模拟源获取单元获取模拟的宽幅遥感图像、对获取 的宽幅遥感图像进行压缩存储、将压缩的宽幅遥感图像解压至宽幅图像预处理单元；宽幅 图像预处理单元对解压至其上的宽幅遥感图像依次进行去噪、全视场划分、提取有效ROI区 域并传输至MTF测量显示单元；MTF测量显示单元对有效ROI区域进行测量得出MTF曲线并对 得出的MTF曲线进行显示。 本发明的有益效果是： 本发明提供了一种专门针对宽幅遥感图像的MTF地面模拟测试装置，能够模拟宽 幅遥感成像并分析宽幅遥感相机成像质量，保证MTF测试精度。测试时能获得与实际宽幅遥 感图像特点相近的宽幅遥感图像模拟数据源。通过宽幅图像预处理单元对模拟宽幅图像做 去噪及全视场划分预处理，并自动快速获取有效ROI区域，解决宽幅遥感图像难以直接应用 MTF在轨测量方法的问题。通过将改进线脉冲法MTF测量模块和改进倾斜刃边法MTF测量模 4 CN 111610001 A 说　明　书 2/6 页 块移植入FPGA处理器，使其可对图形处理器输出的有效ROI区域直接处理运算获取宽幅遥 感图像全视场MTF曲线，便于实现星上在轨测试MTF。 附图说明 图1为本发明的一种宽幅遥感图像MTF地面模拟测试装置的工作流程图； 图2为本发明的一种宽幅遥感图像MTF地面模拟测试装置的系统示意图； 图3为本发明的一种宽幅遥感图像全视场划分示意图； 图4为本发明的一种改进线脉冲MTF测量算法流程图； 图5为本发明的一种改进倾斜刃边法MTF测量算法流程图。 图中：1、三轴气浮转台，2、TDI  CCD相机，3、大气环境模拟装置，4、大范围组合靶 标，5、存储器，6、图形处理器，7、FPGA处理器，8、计算机。
