技术摘要：
本发明属于电力施工技术领域，尤其是一种水电安装用桥架拼装辅助设备，针对现有的桥架在连接的时候大多采用连接片对接连接时会有很多的螺栓需要安装费事费力的问题，现提出以下方案，包括桥架本体和卡接在桥架本体两侧的卡板一和卡板二，所述卡板一和卡板二的结构互相  全部
背景技术：
在电缆桥架的安装过程中，桥架与桥架之间的连接通常都需要使用到桥架连接 片，但现有的桥架连接片与桥架之间的连接基本上都是通过焊接的方式，焊接的连接方式 在焊接的过程中有可能出现虚焊的情况，导致连接不牢固，且焊接后，焊接部位容易出现锈 蚀，容易造成桥架脱离桥架连接片，发生移位或松动，致使连接效果不好。 经检索中国专利号为CN201822151311.4公开的一种桥架连接片，包括弧形板、直 板以及竖直板，竖直板垂直与直板设置，且直板上分布有若干一号连接孔和二号连接孔，一 号连接孔设置在二号连接孔的上方，连接件穿过一号连接孔或二号连接孔将桥架连接片本 体固定安装在桥架上；本实用新型通过设置的一号连接孔和二号连接孔，使得桥架连接片 本体能够通过若干连接件安装在桥架上，改变传统焊接的连接方式，便于拆卸，但是该装置 在安装的时候需要在连接处安装上很多螺栓螺母，费事费力，一旦出现安装失误拆卸起来 也是非常不便；因此就需要一种可以快速连接的辅助连接装置提高安装效率。
技术实现要素：

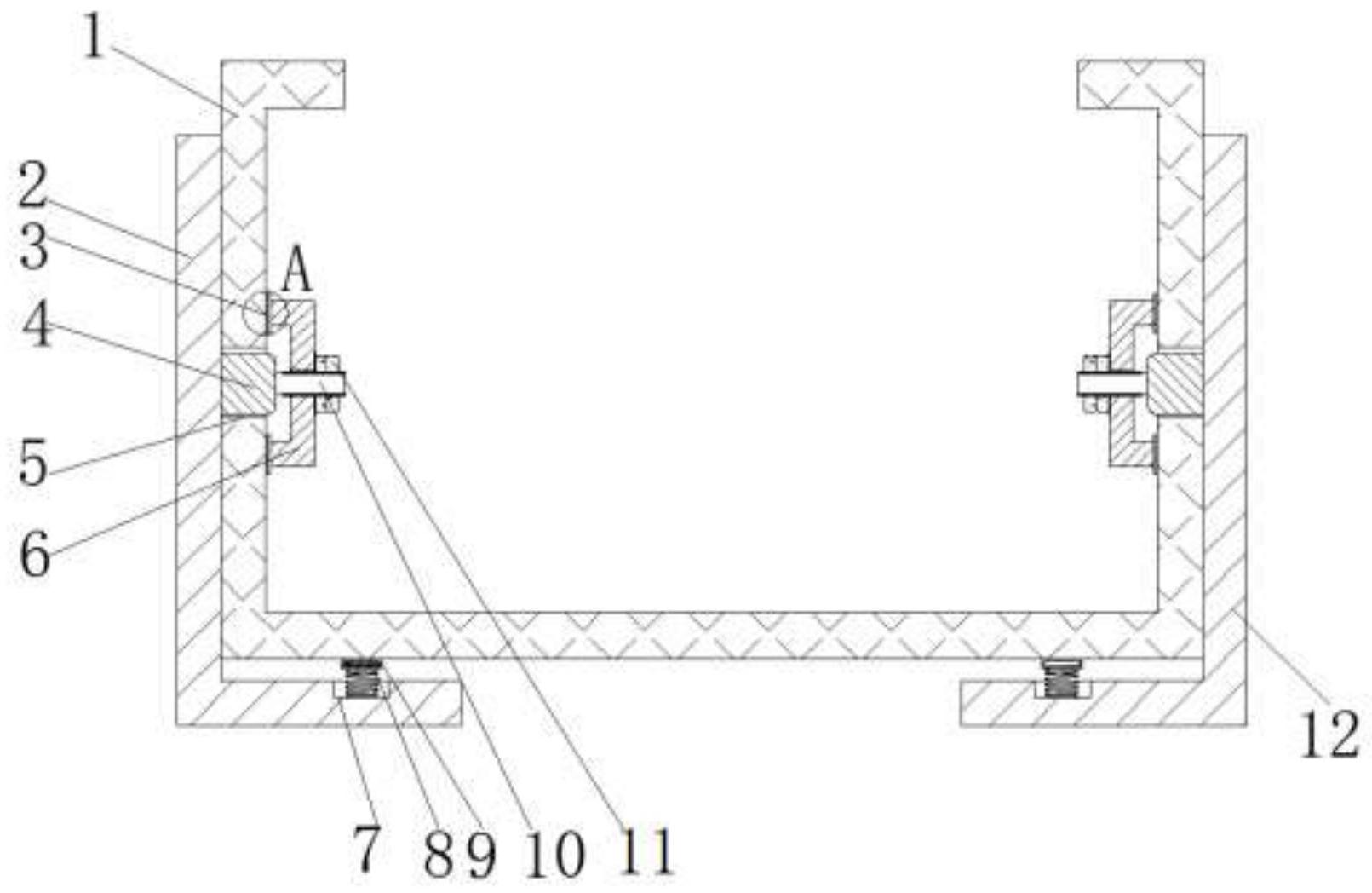

基于现有的桥架在连接的时候大多采用连接片对接连接时会有很多的螺栓需要 安装费事费力的技术问题，本发明提出了一种水电安装用桥架拼装辅助设备。 本发明提出的一种水电安装用桥架拼装辅助设备，包括桥架本体和卡接在桥架本 体两侧的卡板一和卡板二，所述卡板一和卡板二的结构互相对称，所述桥架本体的两端靠 近两侧均开有限位孔，所述卡板一和卡板二的竖直板相对的一侧靠近中部均固定有两个凸 形条，凸形条靠近中部的一侧中部均固定有自锁螺柱，且自锁螺柱的外壁均螺接有弓形压 杆，自锁螺柱的圆周外壁固定有对顶螺母，且对顶螺母中靠近弓形压杆的那一个为自锁螺 母，从而可以在使用时需要将两根桥架本体对接的时候，只需将桥架本体两端的限位孔与 卡板一和卡板二上的凸形条。 作为本发明中优选的方案，所述限位孔的端部到桥架本体的端部的距离等于相邻 两个凸形条之间距离的一半，且限位孔的长度与凸形条的尺寸相适配。 作为本发明中优选的方案，所述凸形条远离卡板一的边缘处均倒有圆角。 作为本发明中优选的方案，所述凸形条的厚度大于等于桥架本体的壁厚。 作为本发明中优选的方案，所述弓形压杆的背部中间开有与自锁螺柱相适配的螺 孔，且弓形压杆远离对顶螺母的两端均焊接有压板。 作为本发明中优选的方案，所述压板靠近桥架本体的内壁的一侧均预留有等距离 分布的防滑齿。 作为本发明中优选的方案，所述弓形压杆为韧性好的弹簧钢材料制成。 作为本发明中优选的方案，所述卡板一和卡板二的水平板的上表面靠近两侧均开 3 CN 111555216 A 说　明　书 2/4 页 有沉槽，且沉槽的槽底均固定有复位弹簧，复位弹簧的顶端均焊接有地线卡环。 作为本发明中优选的方案，两个所述地线卡环之间卡接有同一根铜导线，且地线 卡环的尺寸小于沉槽的内径。 本发明中的有益效果为： 1、该种水电安装用桥架拼装辅助设备，可以在使用时需要对接两个桥架本体的时候只 需先将两个桥架本体的端部对齐，之后再将卡板一和卡板二分别卡接在接头处的两侧，卡 接的时候注意将凸形条卡接在限位孔中即可，最后在将弓形压杆螺接压在桥架本体的内壁 即可，安装方便所需的步骤变少旋拧螺栓的次数大大变少，同时提高了抗弯效果。 2、该种水电安装用桥架拼装辅助设备，通过设置凸形条和与之相适配的限位孔， 可以在使用时能够将凸形条卡接在限位孔中，从而可以避免传统的需要多达个螺栓才能确 保对接后的两个桥架本体不会弯折。 3、该种水电安装用桥架拼装辅助设备，通过设置的自锁螺柱以及弓形压杆，可以 在使用时当凸形条将限位孔锁定之后只需旋拧对顶螺母即可让弓形压杆紧紧地将两个卡 板分别贴在桥架本体的两侧外壁上，进而将两个桥架本体的端部紧紧的相对接。 4、该种水电安装用桥架拼装辅助设备，通过设置在底部的地线卡环，可以在使用 时，先将铜导线插接在两个地线卡环的卡槽中，之后再将卡板一和卡板二的底部贴在桥架 本体的底部外壁上，此时铜导线即可被卡接在沉槽中，连接了两个桥架本体。 该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明结构 新颖拆装方便大大提高了工作效率，并且节约了螺栓和螺母，也大大提高了对接后的桥架 抗弯性能。 附图说明 图1为本发明提出的一种水电安装用桥架拼装辅助设备的剖视结构示意图； 图2为本发明提出的一种水电安装用桥架拼装辅助设备卡板一的立体结构示意图； 图3为本发明提出的一种水电安装用桥架拼装辅助设备中桥架本体的开孔位置结构示 意图； 图4为本发明提出的一种水电安装用桥架拼装辅助设备图1中A处的放大结构示意图； 图5为本发明提出的一种水电安装用桥架拼装辅助设备图2中B处的放大结构示意图。 图中：1桥架本体、2卡板一、3压板、301防滑齿、4凸条形、401圆角、5限位孔、6弓形 压杆、7沉槽、8复位弹簧、9地线卡环、10自锁螺柱、11对顶螺母、12卡板二、13铜导线。
