技术摘要：
本发明公开了一种安装稳定的电力设备监测器，包括外壳板、三角支架、背部加强固定板和顶板，安装稳定的电力设备监测器，外壳板的底部设置有隔层，三角支架包括水平架、竖直架和倾斜架，水平架的上端通过固定螺栓固定连接在隔层的底部，竖直架的外侧通过固定螺栓固定连  全部
背景技术：
电力设备监测器主要检测包括以发电设备和供电设备两大类，发电设备主要是电 站锅炉、蒸汽轮机、燃气轮机、水轮机、发电机、变压器等等，供电设备主要是各种电压等级 的输电线路、互感器、接触器等等，现有的电力设备监测器在使用时由于监测器固定的部件 是一体的结构，无法进行拆卸或者更换，使得在长期使用中受到各种侵害和腐蚀导致损毁， 后期处理只能将整个检测器进行更换，增加了更换和维修的成本，维修起来也较为困难。 另外，电力设备监测器在使用时由于监测器一般为户外工作，当雨水天气较多时， 容易使得雨水进入监测器内部，导致内部各种电子元件损坏，从而无法使用。电力设备监测 器在使用时由于安装的物体不同，监测器安装的接触面容易受到各种各样的侵蚀，导致了 内部受到的损毁较为严重。
技术实现要素：

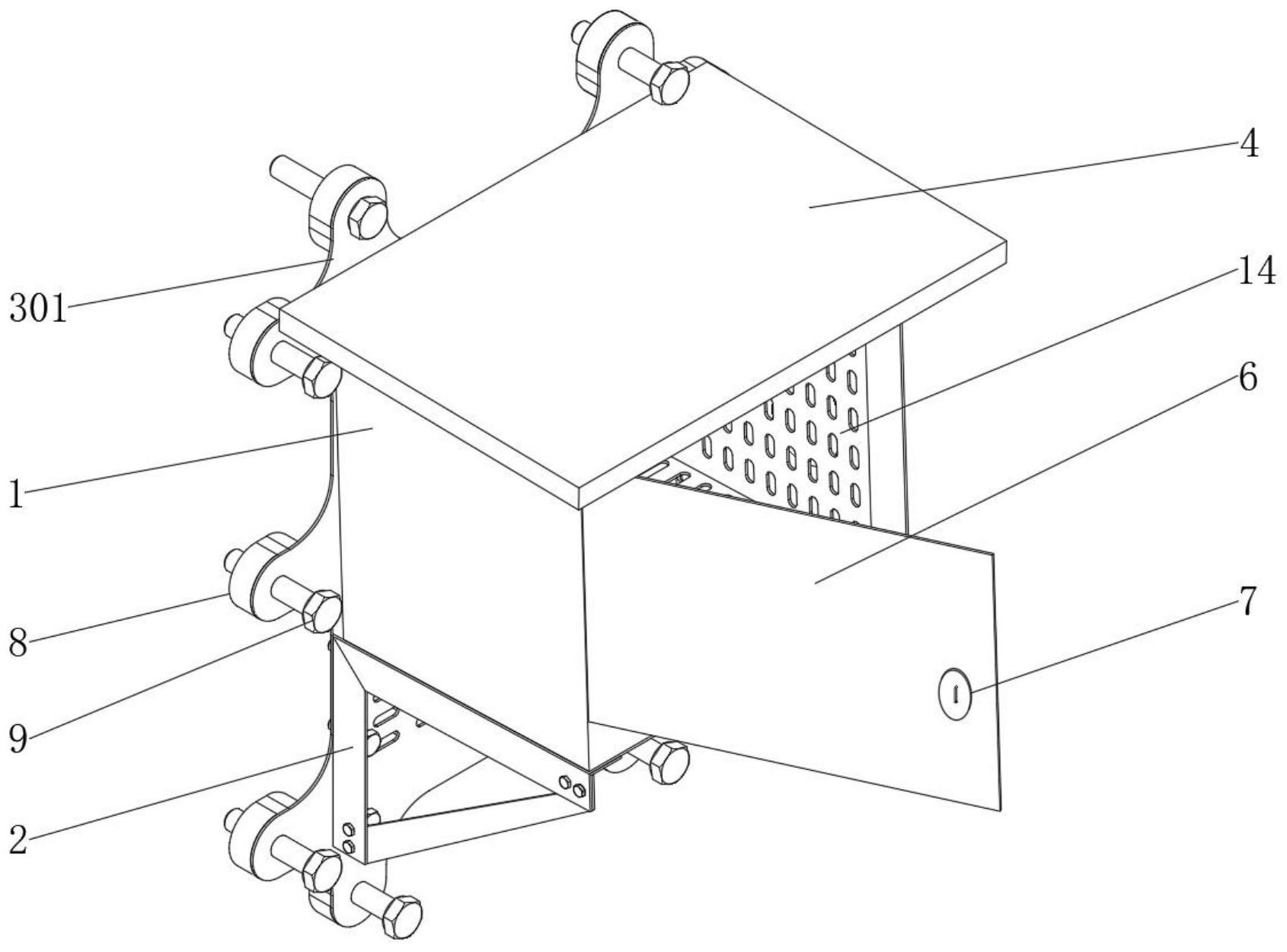

(一)解决的技术问题 针对现有技术的不足，本发明提供了安装稳定的电力设备监测器，具备便于安装、 户外防护能力强、防腐蚀和高效散热等优点，解决了上述的问题。 (二)技术方案 为实现便于安装、户外防护能力强、防腐蚀和高效散热的目的，本发明提供如下技 术方案：安装稳定的电力设备监测器，包括外壳板、三角支架、背部加强固定板和顶板，安装 稳定的电力设备监测器，所述外壳板的底部设置有隔层，所述三角支架包括水平架、竖直架 和倾斜架，所述水平架的上端通过固定螺栓固定连接在隔层的底部，所述竖直架的外侧通 过固定螺栓固定连接在背部加强固定板的表面，所述背部加强固定板的外侧边沿处固定连 接有安装连接头，所述背部加强固定板的外侧中部固定连接有网状凸板，所述顶板的一侧 固定连接在背部加强固定板的表面，所述顶板的下表面固定连接在外壳板的上端。 优选的，所述外壳板的侧面开设有散热孔，所述外壳板的内侧设置有散热风扇，所 述散热风扇与散热孔的位置相对应，所述散热风扇的外侧活动连接有遮挡盖。 优选的，所述外壳板的前端一侧铰接有柜门，所述散热孔和散热风扇设置在远离 柜门的一端，所述柜门的一侧安装有锁扣。 优选的，所述三角支架的数量为两个，两个所述三角支架分别位于外壳板的左右 两侧，所述顶板呈倾斜状，且靠近背部加强固定板的一端高于远离背部加强固定板的一端。 优选的，所述安装连接头的数量为十个，其中所述背部加强固定板的左右两端分 别固定连接有三个安装连接头，所述背部加强固定板的上下两端分别固定连接有两个安装 连接头。 优选的，所述安装连接头的内部插接有膨胀固定栓，所述安装连接头的外侧设置 3 CN 111555145 A 说　明　书 2/4 页 有防腐蚀垫座，所述防腐蚀垫座的材质为聚脲防腐材料。 优选的，所述隔层和外壳板的底部均开设有透气槽，所述隔层的内部设置有防潮 盒，所述防潮盒的内部设置有硫酸钙和氯化钙防潮剂。 优选的，所述网状凸板的上端盘结有若干个凸起支架，若干个凸起支架之间形成 若干个凹槽。 (三)有益效果 与现有技术相比，本发明提供了安装稳定的电力设备监测器，具备以下有益效果： 1、该安装稳定的电力设备监测器，通过三角支架设置，在安装该电力设备检测器 时可以提供有力的支撑，外壳板呈水平状设置在三角支架的水平架上端，从而保证了外壳 板始终保持水平稳定，通过背部加强固定板和网状凸板的配合设置，在使用过程中网状凸 板起到支撑作用，提高了背部加强固定板的受力支撑效果，另外，开设的凸起支架和凹槽可 以起到通风散热的作用，且有效防止了雨天墙体流水进入箱体内部，达到了保护电力设备 监测器的目的。 2、该安装稳定的电力设备监测器，通过隔层、散热孔和散热风扇的配合设置，隔层 把检测器支撑起来，以此来增强散热性，且方便了安装固定螺栓，再配合散热孔和散热风扇 的作用，达到了外壳板内部气流循环的目的，提高了散热效果，通过防腐蚀垫座和膨胀固定 栓的配合设置，从而在安装时减小背部加强固定板与外部墙体的接触面积，增加防腐蚀效 果和稳定性，提高使用寿命，且通风散热更好。 附图说明 图1为本发明提出的顶板结构示意图； 图2为本发明提出的侧视的结构示意图； 图3为本发明提出的散热风扇和散热孔的结构示意图； 图4为本发明提出的背部加强固定板的结构示意图； 图5为本发明提出的三角支架和隔层的结构示意图； 图6为本发明提出的隔层的剖视结构示意图； 图7为本发明提出的图4中的A处放大图结构示意图。 图中：1、外壳板；101、隔层；102、散热孔；2、三角支架；201、水平架；202、竖直架； 203、倾斜架；3、背部加强固定板；301、安装连接头；302、网状凸板；4、顶板；5、散热风扇；6、 柜门；7、锁扣；8、防腐蚀垫座；9、膨胀固定栓；10、防潮盒；11、凸起支架；12、凹槽；13、透气 槽；14、遮挡盖。
