技术摘要：

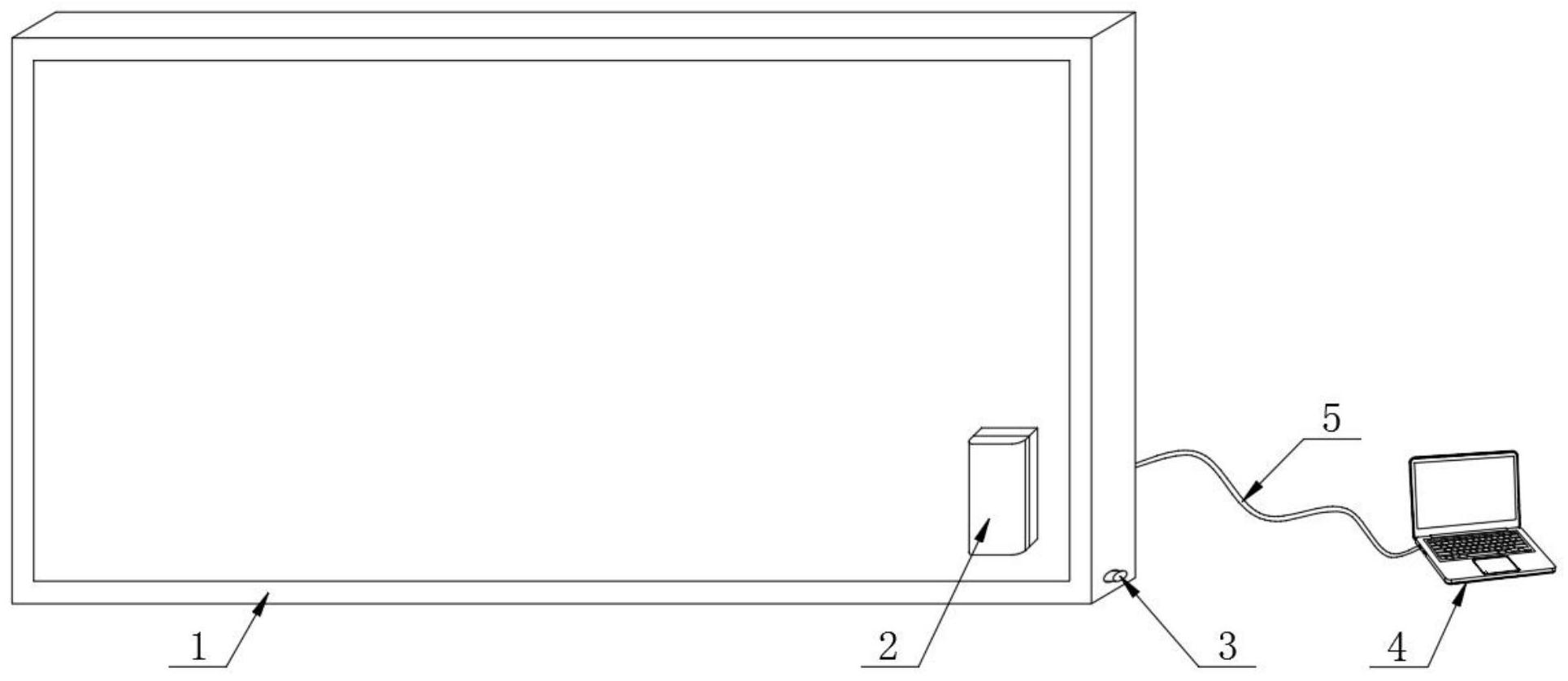

本发明公开了一种教师用防扬尘磁性黑板，具体涉及教学用具领域，包括黑板本体，所述黑板本体一侧设有黑板擦，所述黑板本体一侧活动设有书写笔，所述黑板本体一侧设有显示终端，所述显示终端与黑板本体之间设有数据传导线。本发明通过黑板本体、黑板擦和书写笔的配合使  全部
背景技术：
黑板是一个可以用粉笔反复书写的平面，板面坚硬，多用于教学。黑板一般用木板 或磨砂玻璃等制成的，可以用粉笔等特定的书写材料在上面写字。多为黑色，墨绿色，白色 或米黄色。现在的常规黑板在教学过程中多采用粉笔进行书写，再使用黑板擦进行擦拭，但 在擦拭过程中，会产生大量的粉笔灰尘，不仅使教师容易吸入呼吸道造成不适感，而且还会 增加学生的清洁工作量。
技术实现要素：
为了克服现有技术的上述缺陷，本发明的实施例提供一种教师用防扬尘磁性黑 板，本发明所要解决的技术问题是：如何解决现有技术中的黑板擦拭产生的粉笔末问题。 为实现上述目的，本发明提供如下技术方案：一种教师用防扬尘磁性黑板，包括黑 板本体，所述黑板本体一侧设有黑板擦，所述黑板本体一侧活动设有书写笔，所述黑板本体 一侧设有显示终端，所述显示终端与黑板本体之间设有数据传导线； 所述黑板本体包括主体壳，所述主体壳一侧固定设有半透光板，所述板透光板一 侧设有内芯板，所述内芯板与主体壳固定连接，所述内芯板内部均匀排列分布有多个活动 通孔，所述活动通孔纵向贯穿内芯板，所述活动通孔内部设有显示芯，所述内芯板一侧设有 后载板，所述后载板与主体壳固定连接； 所述显示芯包括第一磁铁N极和第一磁铁S极，所述第一磁铁N极与第一磁铁S极为 一体成型，所述第一磁铁N极设置于靠近半透光板端，所述第一磁铁N极一端固定设有显色 片，所述第一磁铁S极一端固定设有导电片； 所述黑板擦包括外壳，所述外壳外壁固定设有固定吸盘，所述外壳内腔设有第二 磁铁S极和第二磁铁N极，所述第二磁铁N极与第二磁铁S极为一体成型，所述第二磁铁N极外 侧设有防护垫，所述防护垫边缘处与外壳固定连接； 所述书写笔包括笔筒，所述笔筒内部设有收纳空腔，所述收纳空腔内部设有限位 弹簧和磁性柱，所述磁性柱包括第三磁铁S极和第三磁铁N极，所述第三磁铁N极与第三磁铁 S极为一体成型，所述笔筒一侧设有连接头，所述连接头远离笔筒一端固定设有防护块。 在一个优选地实施方式中，所述限位弹簧和磁性柱外径均小于收纳空腔内径，所 述连接头与笔筒螺纹连接。 在一个优选地实施方式中，所述活动通孔和显示芯截面形状均设置为正六边形， 所述活动通孔与显示芯的深度差不小于1.5cm。 在一个优选地实施方式中，所述半透光板设置为黑色且透光距离不大于1cm的亚 克力板，所述显色片由白色聚乙烯材料制成，所述导电片由黄铜材料制成。 3 CN 111546809 A 说　明　书 2/4 页 在一个优选地实施方式中，所述固定吸盘和防护块均由橡胶材料制成，所述防护 垫设置为棉布。 在一个优选地实施方式中，所述主体壳与书写笔连接处设有放置槽，所述书写笔 外径小于放置槽内径。 在一个优选地实施方式中，所述后载板包括电路板，所述电路板与每个活动通孔 对应处均固定设有两个导电点。 在一个优选地实施方式中，所述显示终端设置为笔记本/PC，所述显示终端与电路 板之间通过数据传导线信号连接。 本发明的技术效果和优点： 1、本发明通过黑板本体、黑板擦和书写笔的配合使用，使用书写笔在半透光板上 书写，第三磁铁S极与第一磁铁N极之间根据磁铁异性相吸的原理，带动书写笔移动路线上 白色的显色片直接与半透光板接触，在该位置达到半透光板的透光距离，从而造成该路线 上形成白色的书写路径；使用防护垫面对显示区域进行擦拭，因第二磁铁N极与第一磁铁N 极为同性磁极，显示芯在活动通孔内移动复位，因书写及擦伤均通过磁力吸附或排斥形成， 无粉笔的残余，故此不会产生粉笔末，从而避免因板书造成的粉笔末扬尘的问题； 2、本发明通过后载板与显示终端配合使用，教师在黑板本体进行板书过程前，因 导电片直接与电路板上对应位置的导电点接触，通过数据传导线的传导可在显示终端无控 制信号的改变，而当教师进行板书时，部分显示芯位置移动，该显示芯对应的导电片与导电 点脱离，有电信号的变化，电路板将变化信号经数据传导线传输至显示终端，与板书同步将 黑板本体上的信息存储至显示终端内，实现信息存储和播放，便于学生进行课后的板书复 习及知识点的温习。 附图说明 图1为本发明的整体结构示意图。 图2为本发明的黑板本体剖面结构示意图。 图3为本发明的显示芯结构示意图。 图4为本发明的黑板擦剖面结构示意图。 图5为本发明的书写笔爆炸结构示意图。 图6为本发明的内芯板结构示意图。 图7为本发明的后载板结构示意图。 附图标记为：1黑板本体、11主体壳、12半透光板、13内芯板、14活动通孔、15显示 芯、151第一磁铁N极、152第一磁铁S极、153显色片、154导电片、16后载板、161电路板、162导 电点、2黑板擦、21外壳、22固定吸盘、23第二磁铁S极、24第二磁铁N极、25防护垫、3书写笔、 31笔筒、32收纳空腔、33限位弹簧、34第三磁铁S极、35第三磁铁N极、36连接头、37防护块、4 显示终端、5数据传导线。
