技术摘要：

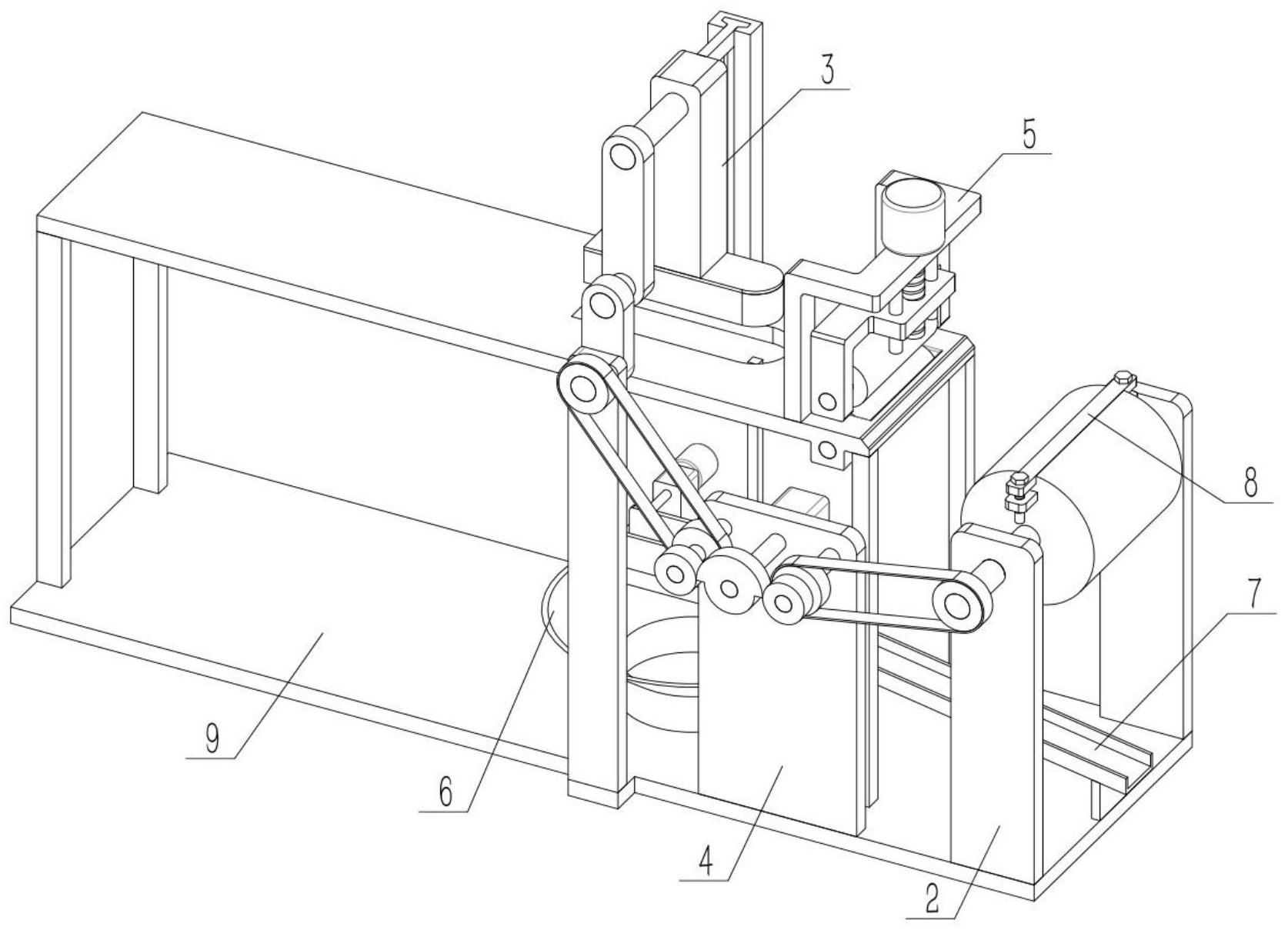

本发明涉及冲压装置，更具体的说是一种铁路信号继电器零件自动化连续冲压装置。包括铺放台、下落口、立座Ⅰ、卷辊和底座，冲压时，卷辊自动停止转动，进而长铜片停止向右运动；冲压完毕后，卷辊自动开始转动，长铜片自动向右运动将的长铜片左侧的完整处向右移动至下落  全部
背景技术：
铁路信号继电器是指铁路各类信号设备或系统中专用的电磁开关器件。由电磁线 圈、接点组、传动系统和确保接点闭合或断开的部件组成。铁路信号继电器组成时会用到大 量铜片，通过提高冲压效率，可增加铜片制造速度。
技术实现要素：
本发明的目的是提供一种铁路信号继电器零件自动化连续冲压装置，可以提高冲 压效率。 本发明的目的通过以下技术方案来实现： 一种铁路信号继电器零件自动化连续冲压装置，包括铺放台、下落口、立座Ⅰ、卷辊 和底座，铺放台和立座Ⅰ均固接在底座上，所述铺放台上端的右侧设有下落口，立座Ⅰ设置在 铺放台的右侧，卷辊转动连接在立座Ⅰ的上侧，卷辊的上端切面与铺放台的上端面重合。 该铁路信号继电器零件自动化连续冲压装置还包括位置口和辊子Ⅰ，所述铺放台 的右侧设有位置口，辊子Ⅰ转动连接在铺放台上，辊子Ⅰ位于位置口内，辊子Ⅰ的上端切面高 于铺放台的上端面。 该铁路信号继电器零件自动化连续冲压装置还包括基座、电机Ⅱ、丝杠、位移基 座、导杆和压辊，所述基座的上端固接电机Ⅱ，电机Ⅱ的输出轴与基座转动连接，丝杠固接 在电机Ⅱ的输出轴上，丝杠与位移基座螺纹连接，导杆固接在基座的下端，位移基座滑动连 接在导杆上，压辊转动连接在位移基座的下侧，基座固接在铺放台上，压辊位于辊子Ⅰ的正 上方。 该铁路信号继电器零件自动化连续冲压装置还包括往复座、连杆Ⅰ、连杆Ⅱ、轴Ⅰ、 立座Ⅱ、冲压头Ⅰ、冲压头Ⅱ、滑块Ⅰ和带槽立座，所述往复座的后端铰接连杆Ⅰ的一端，连杆Ⅰ 的另一端铰接连杆Ⅱ的一端，连杆Ⅱ的另一端固接在轴Ⅰ的前端,轴Ⅰ的中部固接立座Ⅱ，冲 压头Ⅱ固接在往复座的下端，冲压头Ⅱ固接在冲压头Ⅱ内，冲压头Ⅱ的下端面低于冲压头 Ⅱ的下端面，滑块Ⅰ固接在往复座的前端，滑块Ⅰ滑动连接在带槽立座内，立座Ⅱ固接在底座 上，带槽立座固接在铺放台上，冲压头Ⅰ位于下落口的正上方。 该铁路信号继电器零件自动化连续冲压装置还包括带轮Ⅰ、带轮Ⅱ、立座Ⅲ、电机 Ⅰ、半齿齿轮、轴Ⅱ、齿轮Ⅰ、带轮Ⅲ、轴Ⅲ、齿轮Ⅱ和带轮Ⅳ，所述立座Ⅲ的前端固接电机Ⅰ，电 机Ⅰ的输出轴转动连接在立座Ⅲ上，半齿齿轮固接在电机Ⅰ的输出轴上，轴Ⅱ转动连接在立 座Ⅲ上，轴Ⅱ上固接齿轮Ⅰ和带轮Ⅲ，齿轮Ⅰ用于与半齿齿轮啮合传动，轴Ⅲ转动连接在立座 Ⅲ上，齿轮Ⅱ和带轮Ⅳ固接在轴Ⅲ上，齿轮Ⅱ用于与半齿齿轮啮合传动。 该铁路信号继电器零件自动化连续冲压装置还包括收集斗箱，所述收集斗箱固接 4 CN 111604405 A 说　明　书 2/6 页 在底座上，收集斗箱位于下落口正下方。 该铁路信号继电器零件自动化连续冲压装置还包括管座、插杆、电机Ⅲ、立座Ⅳ、 拨铲、壁板和长口，所述管座固接在收集斗箱内，插杆滑动连接在管座内，拨铲上端的前后 两端均固接一个壁板，长口设置在拨铲上，插杆滑动连接在长口内，拨铲的左端与电机Ⅲ的 输出轴固接，拨铲位于下落口的正下方，插杆位于冲压头Ⅱ的正下方，立座Ⅳ固接在铺放 台。 该铁路信号继电器零件自动化连续冲压装置还包括滑斗，所述滑斗设置在拨铲的 右下方，滑斗固接在铺放台上。 该铁路信号继电器零件自动化连续冲压装置还包括卡槽、随动座、压板和螺栓，所 述卡槽设置在卷辊上，卷辊的前后两端分别固接一个随动座，压板的前后两端均插滑一个 螺栓，两个螺栓分别与两个随动座螺纹连接，压板位于卡槽内。 该铁路信号继电器零件自动化连续冲压装置还包括挂部，所述螺栓的下端固接挂 部。 本发明一种铁路信号继电器零件自动化连续冲压装置的有益效果为： 冲压时，卷辊自动停止转动，进而长铜片停止向右运动；冲压完毕后，卷辊自动开 始转动，长铜片自动向右运动将的长铜片左侧的完整处向右移动至下落口处进行再次冲 压；收集斗箱用于收集废料；插杆可收集冲压件，其上的冲压件反复上下振动将碎渣与杂物 振掉至收集斗箱内。 附图说明 下面结合附图和具体实施方法对本发明做进一步详细的说明。 图1是本发明一种铁路信号继电器零件自动化连续冲压装置的整体结构示意图； 图2是本发明的部分结构示意图一； 图3是本发明的部分结构示意图二； 图4是本发明的部分结构示意图三； 图5是本发明的部分结构示意图四； 图6是本发明的部分结构示意图五； 图7是本发明的部分结构示意图六； 图8是本发明的部分结构示意图七； 图9是本发明的部分结构示意图八。 图中：铺放台1；下落口101；位置口102；辊子Ⅰ103；立座Ⅰ2；卷辊201；带轮Ⅰ202；卡 槽203；随动座204；往复座3；连杆Ⅰ301；连杆Ⅱ302；轴Ⅰ303；带轮Ⅱ304；立座Ⅱ305；冲压头Ⅰ 306；冲压头Ⅱ307；滑块Ⅰ308；带槽立座309；立座Ⅲ4；电机Ⅰ401；半齿齿轮402；轴Ⅱ403；齿 轮Ⅰ404；带轮Ⅲ405；轴Ⅲ406；齿轮Ⅱ407；带轮Ⅳ408；基座5；电机Ⅱ501；丝杠502；位移基座 503；导杆504；压辊505；收集斗箱6；管座601；插杆602；电机Ⅲ603；立座Ⅳ604；拨铲605；壁 板606；长口607；滑斗7；压板8；螺栓801；挂部802；底座9。
