技术摘要：

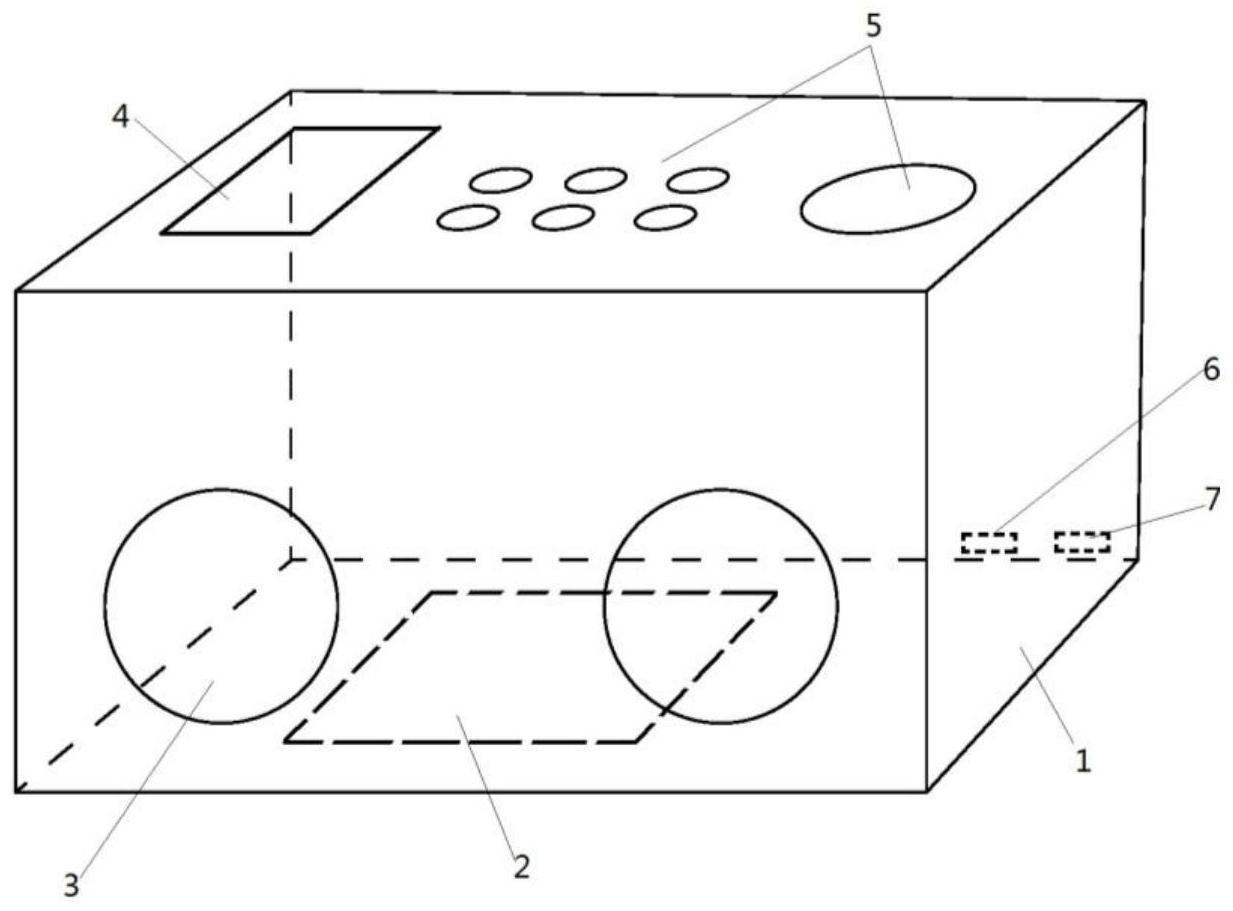

本发明公开了一种智能音箱及其播放发射方法，包括音箱箱体、控制板、无线耳机和外部麦克风，音箱箱体上设置有与控制板电连接的扬声器、显示屏、功能键模块、TF卡插槽、USB接口，无线耳机设置有多个并用于接收FM发射模块发射的音源信号，外部麦克风与控制板电连接，该智  全部
背景技术：
音箱是大众对音乐使用的一个广泛产品，通过手机蓝牙无线播放，TF卡或U盘等模 式经音箱播放音乐更是人们生活中不可缺少。 现有技术中，在公共场所采用音箱进行大音量播放时，对周围人会产生很大的干 扰，而采用耳机仅能满足一个人收听，不便于多人使用。例如，广场舞活动，广场舞必须全体 人员聆听同一歌曲又不干扰别人。
技术实现要素：
为了克服现有技术的不足，本发明的目的在于提供一种智能音箱及其播放发射方 法。 本发明实施例提供的一种智能音箱，包括音箱箱体、控制板、无线耳机和外部麦克 风，所述音箱箱体上设置有与控制板电连接的扬声器、显示屏、功能键模块、TF卡插槽、USB 接口，所述控制板设置在音箱箱体内，所述控制板包括主控模块、蓝牙接收模块、FM接收模 块、FM发射模块、电压管理模块、充电模块、扬声器模块、电子音量模块、音频输出模块、外音 源输入模块、内置麦克风模块、耳机接口模块，所述无线耳机设置有多个并用于接收FM发射 模块发射的音源信号，所述外部麦克风与控制板电连接。 上述方案中，所述主控模块包括第十四芯片U14、第一晶振电路、第一晶振管X1、第 八电容C8、第二十五电容C25、第一百二十九电容C129、第一百三十六电容C136、第一百三十 八电容C138、第一百三十九电容C139、第一百四十三电容C143、第一百四十四电容C144； 所述第十四芯片U14的第2端接于第八电容C8的一端，第3端的一路接于第一百二 十九电容C129的一端，另一路接于第二十五电容C25的一端，第4端接于第一百三十六电容 C136的一端，第1端与第八电容C8的另一端、第一百二十九电容C129的另一端、第二十五电 容C25的另一端、第一百三十六电容C136的另一端共接地，第2、5、6、45端接电压管理模块， 第7、25、26、33、34端接扬声器模块，第8、9端之间并联第一晶振管X1，第8端经第一百四十三 电容C143后与第9端经第一百四十四电容C144后共接地，第10、11端接蓝牙接收模块202，第 12端接地，第13、14端接第一晶振器电路，第15、16、17、18、19、20、21、22端接显示屏，第23、 24端USB接口，第27、42、43端接功能键模块、第28、29端接外音源输入模块，第30、31端接FM 发射模块，第32端接内置麦克风模块，第35端经第一百三十八电容C138后与第36端经第一 百三十九电容C139后共接地，第37、38、39、40接FM接收模块，第41端接耳机接口模块，第46、 47、48端接TF卡插槽； 所述第一晶振电路包括第一晶振器Y1、第一百三十一电容C131、第一百三十二电 容C132，所述第一晶振器Y1的第1端的一路接于第十四芯片U14的第14端，另一路经第一百 三十二电容C132后与第2端的一路共接地，第2端的另一路与第4端合为一路接于第一百三 4 CN 111601214 A 说　明　书 2/10 页 十一电容C131的一端，第一百三十一电容C131的另一端的一路接于第一晶振器Y1的第3端， 另一路接于第十四芯片U14的第13端。 上述方案中，所述蓝牙接收模块包括蓝牙天线BT、第一百三十电容C130、第一百三 十七电容C137、第八电感L8、第九电感L9，所述蓝牙天线BT的第1端接地，第2端依次经第一 百三十电容C130、第九电感L9接于第十四芯片U14的第11端，第八电感L8的一端接于第一百 三十电容C130、第九电感L9之间，另一端接地，第一百三十七电容C137的一端接于第十四芯 片U14的第10端，另一端接地。 上述方案中，所述FM接收模块包括FM接收天线、第三十六电容C36、第四十电容 C40、第一百三十三电容C133、第一百三十四电容C134、第十一电感L11，所述FM接收天线接 于第三十六电容C36的一端，第三十六电容C36的另一端的第一路接于第十四芯片U14的第 39端，第二路接于第四十电容C40的一端，第三路接于第十一电感L11的一端，第四十电容 C40的另一端与第十一电感L11的另一端共接地，第一百三十三电容C133的一端接于第十四 芯片U14的第40端，另一端的第一路接于第十四芯片U14的第38端，第二路接地，第三路接于 第一百三十四电容C134的一端，第一百三十四电容C134的另一端的一路接于第十四芯片 U14的第37端，另一路接地。 上述方案中，所述FM发射模块包括第八芯片U8、FM发射天线电路、第二晶振电路、 第九十四电阻R94、第九十五电阻R95、第九十六电阻R96、第一百电阻R100、第一百零一电阻 R101、第五十八电容C58、第五十九电容C59、第六十三电容C63；所述第八芯片U8的第1、2端 接第二晶振电路，第3端和第8端合并的一路经第九十五电阻R95接电压管理模块，另一路与 第4端的一路之间并联第五十八电容C58，第4端的另一路接地，第5端接FM发射天线电路，第 6端经第一百电阻R100接于第十四芯片U14的第31端，第7端经第一百零一电阻R101接于第 十四芯片U14的第30端，第9端依次经第五十九电容C59、第九十六电阻R96后与第10端依次 经第六十三电容C63、第九十四电阻R94后接电子音量模块； 所述第二晶振电路包括第二晶振器Y2、第七十二电容C72、第七十四电容C74，所述 第二晶振器Y2的第1端的一路接于第八芯片U8的第1端，另一路经第七十四电容C74后与第2 端的一路共接地，第2端的另一路与第4端合为一路接于第七十二电容C72的一端，第七十二 电容C72的另一端的一路接于第二晶振器Y2的第3端，另一路接于第八芯片U8的第2端； 所述FM发射天线电路包括FM发射天线、第九三极管Q9、第九十七电阻R97、第九十 八电阻R98、第九十九电阻R99、第五十六电容C56、第五十七电容C57、第七十五电容C75、第 七十九电容C79、第八十电容C80、第八十二电容C82、第八十七电容C87、第二电感L2、第十三 电感L13；所述第九三极管Q9的第1端的一路和第3端的第一路之间接第九十七电阻R97，第1 端的另一路依次经第九十八电阻R98、第七十五电容C75接于第八芯片U8的第5端，依次经第 九十八电阻R98、第七十五电容C75后还分别经第五十七电容C57、第十三电感L13后接地，第 2端接地，第3端的第二路依次经第二电感L2、第九十九电阻R99接电压管理模块，第三路经 第七十九电容C79后再分别经第八十电容C80、第八十二电容C82、第八十七电容C87后接地， 第四路经第五十六电容C56接FM发射天线。 上述方案中，所述电压管理模块包括电源开关芯片电路、锂电池电路、第一开关电 路、第二开关电路。 上述方案中，所述扬声器模块包括扬声器输出模块和功放模块，所述扬声器输出 5 CN 111601214 A 说　明　书 3/10 页 模块包括第一输出电路和第二输出电路。 本发明实施例还提供的一种智能音箱的播放发射方法，该方法为：控制板接收音 频信号，并将该音频信号转换成音源信号；控制板根据预先选择的播放方式控制扬声器模 块直接播放该音频信号和/或通过FM发射模块向至少一个外部的无线耳机发射该音源信号 并通过无线耳机转换播放。 上述方案中，所述控制板接收音频信号，具体为，所述控制板通过蓝牙接收模块、 FM接收模块、TF卡插槽、USB接口或外音源输入模块接收音频信号。 与现有技术相比，本发明提供了一种智能音箱及其播放发射方法，该智能音箱设 有多种接收模块，具有多种音源转入功能，当音箱接收到不同音源时能够直接经扬声器的 的功放放大部分进行播放音乐，同时，还能够将各种音源通过FM发射模块转为发射信号发 射，使使用者能够采用配套的无线耳机接收该信号，并直接用耳机转化接听，从而实现多对 耳机同步接收同一信号音源，多对耳机同时播放音乐。本发明彻底解决了广场舞活动影响 他人的该问题，所有人员可通过戴上可运动型的特制耳机与该音箱配合就可以每个人都能 聆听音乐进行跳舞，而音箱可以开小音量或无音量，既能达到歌舞又不干扰他人的一大问 题。 附图说明 图1为本发明实施例1提供的一种智能音箱的结构示意图； 图2为本发明实施例1提供的一种智能音箱的连接框图； 图3为本发明实施例1提供的一种智能音箱中主控模块的电路图； 图4为本发明实施例1提供的一种智能音箱中FM发射模块的电路图； 图5为本发明实施例1提供的一种智能音箱中电压管理模块的电路图； 图6为本发明实施例1提供的一种智能音箱中充电模块的电路图； 图7为本发明实施例1提供的一种智能音箱中扬声器模块的电路图； 图8为本发明实施例1提供的一种智能音箱中电子音量模块的电路图； 图9为本发明实施例1提供的一种智能音箱中音频输出模块的电路图； 图10为本发明实施例1提供的一种智能音箱中外音源输入模块的电路图； 图11为本发明实施例1提供的一种智能音箱中内置麦克风模块的电路图； 图12为本发明实施例1提供的一种智能音箱中耳机接口模块的电路图； 图13为本发明实施例1提供的一种智能音箱中功能键模块的电路图； 图14为本发明实施例1提供的一种智能音箱中TF卡插槽的电路图； 图15为本发明实施例1提供的一种智能音箱中USB接口的电路图； 图16为本发明实施例1提供的一种智能音箱中外部麦克风的电路图。
