技术摘要：

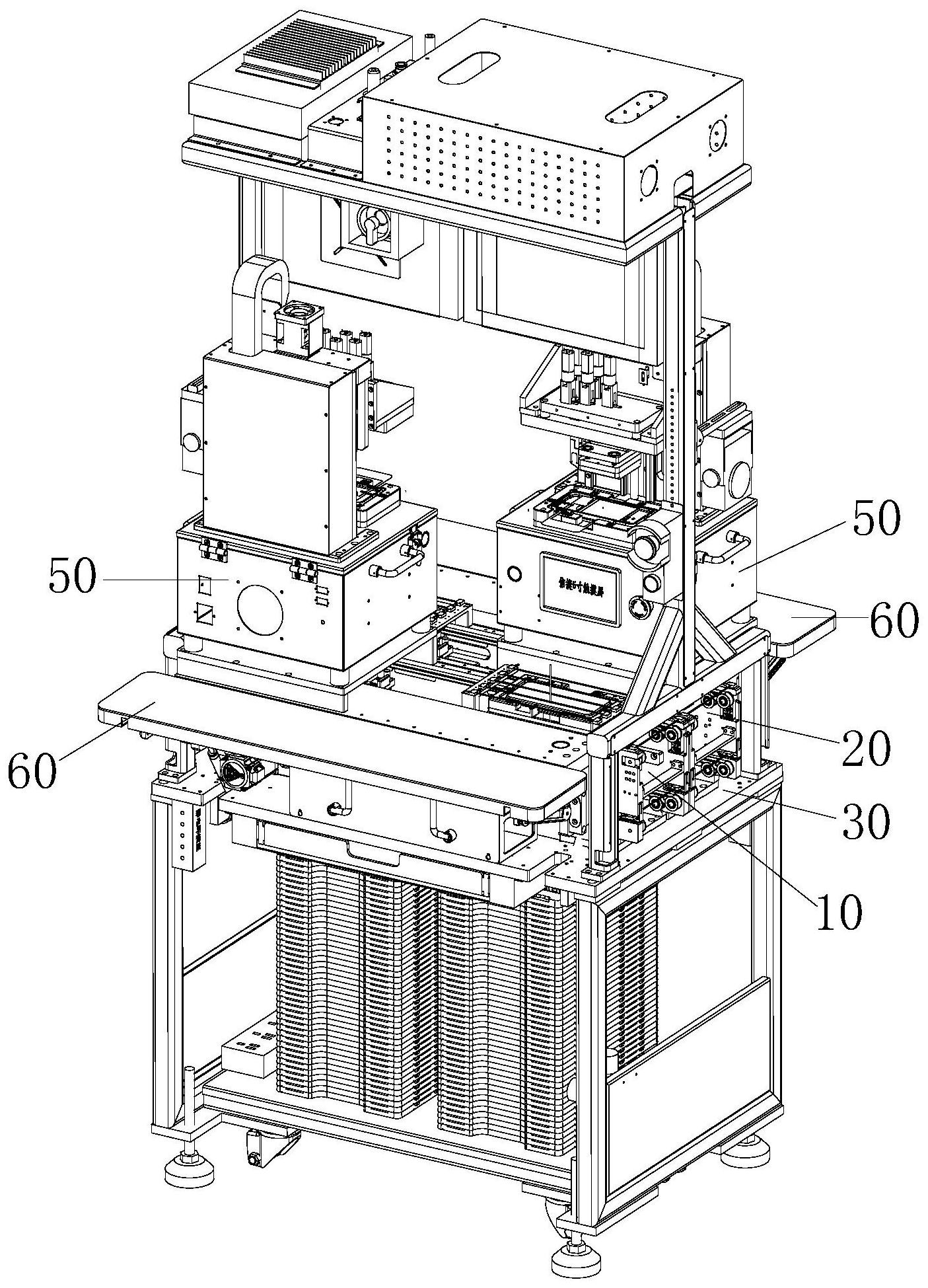

本发明公开了一种用于对5G手机进行辅助加工的接驳台，包括工作平台、第一轨道组件以及第二轨道组件，第一轨道组件与第二轨道组件的结构相同，且第一轨道组件和第二轨道组件相并排设置在工作平台上；所述的第一轨道组件包括第一侧立板、第二侧立板、第一动力组件、第一  全部
背景技术：
手机测试是一个很大的题目，涉及到硬件测试和软件测试，还有结构的测试，现如 今的手机测试多采用人工测试。手机在上游设备流出后，需要对手机进行缺陷检查、装RF 线、负压以及平滚压工艺，现有技术中，一般是将手机收集的承载盒内，通过人工进行检测， 这种方式不可避免需要对下游设备进行停机，加工效率低下，并且人工劳动强度大。
技术实现要素：
本发明的目的在于克服上述技术方案的不足，提供了一种用于对5G手机进行辅助 加工的接驳台，该接驳台结构简单、操作方便，能够实现手机治具流水线的传导，提高对手 机的加工效率。 本发明解决其技术问题所采用的技术方案是：一种用于对5G手机进行辅助加工的 接驳台，其改进之处在于：包括工作平台、第一轨道组件以及第二轨道组件，第一轨道组件 与第二轨道组件的结构相同，且第一轨道组件和第二轨道组件相并排设置在工作平台上； 所述的第一轨道组件包括第一侧立板、第二侧立板、第一动力组件、第一传动皮带 以及治具顶升组件；所述第一侧立板和第二侧立板相对设置，第一传动皮带设置在第一侧 立板和第二侧立板相对的内壁面上，第一动力组件用于驱动第一传动皮带转动，以带动第 一传动皮带上的手机治具移动； 所述的治具顶升组件设置在第一侧立板与第二侧立板之间，并位于第一传动皮带 下方，治具顶升组件包括顶升支撑板、顶升气缸、直线轴承以及治具吸板，所述的顶升支撑 板固定在第一侧立板与第二侧立板之间，所述的顶升气缸和直线轴承均固定在顶升支撑板 上，所述的治具吸板位于顶升气缸上方，治具吸板与顶升气缸的气缸杆以及直线轴承的传 动轴固定连接，治具吸板上设置有用于吸附手机治具的真空吸盘，该治具吸板的对角上还 设置有用于实现定位的定位凸点。 在上述的结构中，所述的治具顶升组件还包括阻挡气缸、第一升降滑块、阻挡块以 及升降导杆； 所述的阻挡气缸和升降导杆的一端均固定在顶升支撑板上，所述的阻挡块固定在 第一升降滑块上，第一升降滑块同阻挡气缸的气缸杆相连接，且第一升降滑块上设置有用 于使升降导杆穿过的导向孔。 在上述的结构中，所述的治具顶升组件还包括侧边固定板，两个侧边固定板与分 别固定于顶升支撑板的两侧，且两个侧边固定板分别同第一侧立板和第二侧立板固定连 接。 在上述的结构中，所述的第一动力组件包括第一动力电机、第一同步带以及第一 4 CN 111547449 A 说　明　书 2/4 页 同步轮； 所述的第一动力电机固定在第一侧立板外侧，第一动力电机的电机轴上安装有输 出轮，第一同步带套在输出轮与第一同步轮之间； 所述第一侧立板的内壁和第二侧立板的内壁上安装有多个第一过渡轮，第一传动 皮带套在多个第一过渡轮上，所述第一同步轮与其中一个第一过渡轮安装在同一传动轴 上。 在上述的结构中，所述的第一轨道组件还包括治具回流组件，该治具回流组件包 括第二动力电机、第二同步带、第二同步轮以及第二传动皮带； 所述第二动力电机固定在第一侧立板的外侧，第二动力电机的电机轴上安装有输 出轮，第二同步带套在输出轮与第二同步轮之间； 所述第一侧立板的内壁和第二侧立板的内壁上安装有多个第二过渡轮，第二传动 皮带套在多个第二过渡轮上，所述第二同步轮与其中一个第二过渡轮安装在同一传动轴 上。 在上述的结构中，所述的第一侧立板和第二侧立板之间设置有一组定位检测块， 定位检测块跨在第一侧立板和第二侧立板之间，定位检测块上安装有多个检测传感器。 在上述的结构中，所述的第一轨道组件还包括缓存组件，该缓存组件包括缓存固 定板、缓存底板、缓存气缸、第二升降滑块、缓存挡块以及缓存导杆； 所述的缓存气缸和缓存导杆的一端均固定在缓存底板上，缓存挡块固定在第二升 降滑块上，且第二升降滑块同缓存气缸的气缸杆相连接，第二升降滑块上还设置有同缓存 导杆相适配的导向孔； 所述的缓存固定板固定连接在缓存底板的两侧，两侧的缓存固定板分别固定在第 一侧立板的内壁面和第二侧立板的内壁面上。 在上述的结构中，所述第一轨道组件的一侧和第二轨道组件的一侧均设置有一负 压装置。 在上述的结构中，所述第一轨道组件的一侧和第二轨道组件的一侧分别设置有一 折叠操作台。 本发明的有益效果是：当第一传动皮带运转时，带动手机治具在第一侧立板与第 二侧立板之间平移，当达到指定位置后，治具顶升组件对手机治具进行吸附，并将手机治具 顶起，操作员则可以将手机治具上的手机取下，方便对手机进行辅助操作工艺。本发明的此 种接驳台，其结构简单，操作方便，能够实现手机治具流水线的传导，提高对手机的加工效 率。 附图说明 图1为本发明的一种用于对5G手机进行辅助加工的接驳台的立体结构示意图。 图2为本发明的第一轨道组件和第二轨道组件的结构示意图。 图3为本发明的治具顶升组件的结构示意图。 图4为本发明的缓存组件的结构示意图。 5 CN 111547449 A 说　明　书 3/4 页
