技术摘要：
本发明公开了一种家居智能防电型电热锅结构装置，涉及智能安全家居装置领域。本发明中：电热锅体内开设有插头腔体结构；通电调节连杆机构的端侧设有通电基块；第一卡位伸缩连杆机构的端侧固定连接有第一卡位板；第二卡位伸缩连杆机构的端侧固定连接有第二卡位板；通电  全部
背景技术：
电热锅是一种家庭厨房中较为常见的厨房电器，电热锅热效率高，使用寿命长，功 能齐全：能够进行煎、炸、蒸、煮、涮、炖、煨、焖等多种加工的现代化炊具。它不但能够把食物 做熟，而且能够保温，使用起来清洁卫生，没有辐射，省时省力，是家务劳动现代化不可缺少 的用具之一。 但是在使用电热锅时，对电热锅进行通电操作，其通电安全性尤为重要，一些电热 锅的通电插头与电热锅的通电位置处由于接触不牢固、接触不良等，都容易导致电热锅的 通电安全性降低；如何有效保证电热锅的通电安全性，成为需要解决的问题。
技术实现要素：

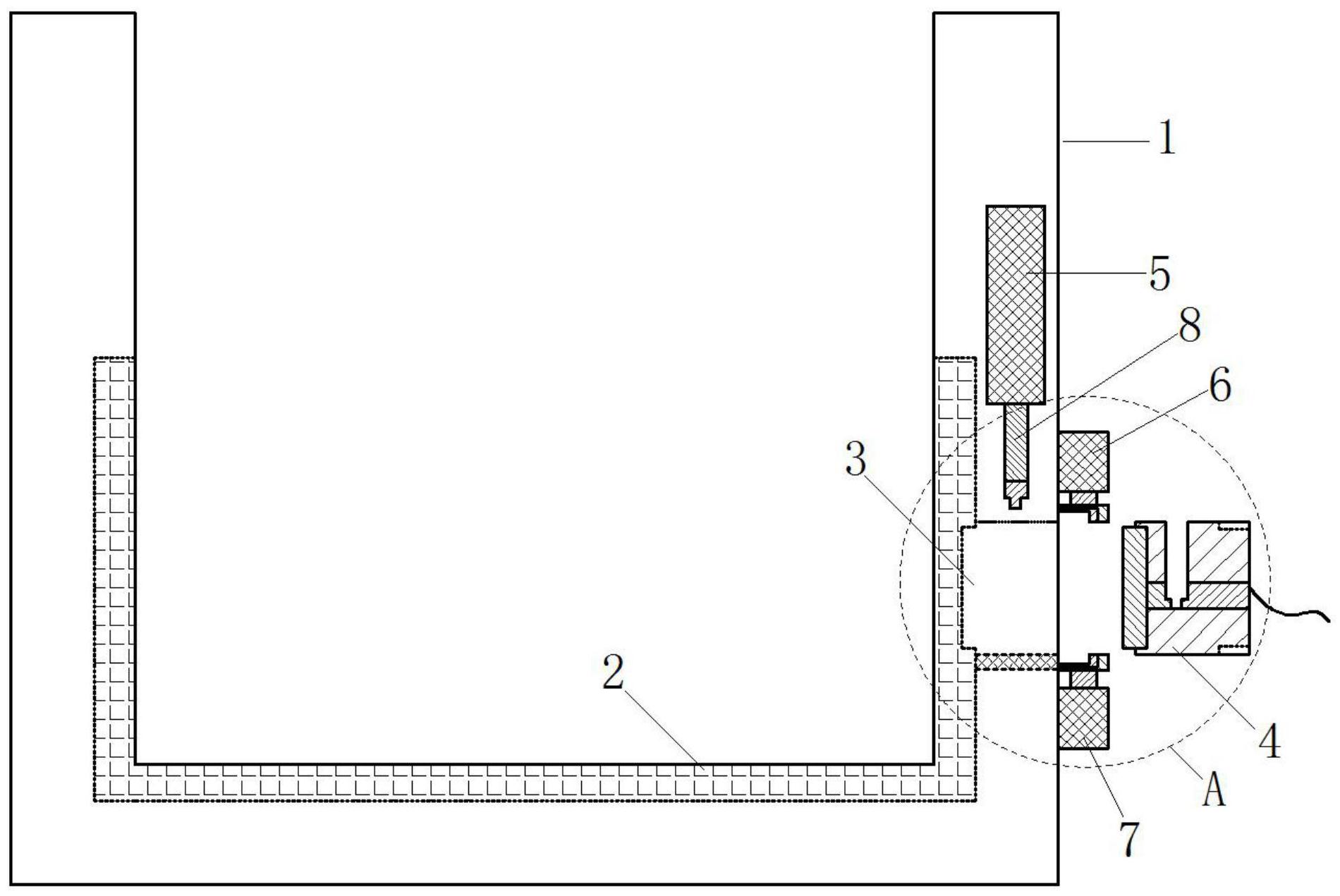

本发明要解决的技术问题是提供一种家居智能防电型电热锅结构装置，通电调节 连杆机构的端侧设置通电基块，并在通电插头上设置将导电连板隔断的通电连杆插槽，通 过插头腔体内的压力传感板的传感监测，从而使得通电插头插入插头腔体后才得以通电， 从而提升了电热锅的通电安全性。 为解决上述技术问题，本发明是通过以下技术方案实现的： 本发明提供一种家居智能防电型电热锅结构装置，包括电热锅体，电热锅体内设 有电加热层，电热锅体内开设有插头腔体结构；电热锅体内固定装设有通电调节伸缩动力 装置；通电调节伸缩动力装置的输出轴上连接有通电调节连杆机构；通电调节连杆机构的 端侧设有通电基块；插头腔体的开口处两侧分别固定装设有第一卡位伸缩动力装置、第二 卡位伸缩动力装置；第一卡位伸缩动力装置的输出轴上连接有第一卡位伸缩连杆机构；第 一卡位伸缩连杆机构的端侧固定连接有第一卡位板；第二卡位伸缩动力装置的输出轴上连 接有第二卡位伸缩连杆机构；第二卡位伸缩连杆机构的端侧固定连接有第二卡位板。 包括通电插头，通电插头内设有与外连电导线相连的导电连板结构；通电插头的 一侧固定设有通电连板；通电插头上开设有隔断导电连板的通电连杆插槽结构。 其中，插头腔体内装设有压力传感板；压力传感板上设有若干压电式传感器；压力 传感板在插头腔体内的位置与通电插头插入插头腔体内的位置相配合。 其中，通电插头上开设有第一卡位槽和第二卡位槽；第一卡位槽的槽体位置结构 尺寸与第一卡位板的位置结构尺寸相配合；第二卡位槽的槽体位置结构尺寸与第二卡位板 的位置结构尺寸相配合。 其中，通电调节连杆机构的位置结构尺寸与通电插头内的通电连杆插槽的位置结 构尺寸相配合；通电调节连杆机构为绝缘橡胶杆；通电基块为导电材料板块。 其中，第一卡位板的横截面为L形状；第一卡位板上固定设有第一卡位垫板；第一 3 CN 111588271 A 说　明　书 2/3 页 卡位垫板为橡胶垫板；第二卡位板的横截面为L形状；第二卡位板上固定设有第二卡位垫 板；第二卡位垫板为橡胶垫板。 其中，第一卡位伸缩动力装置和第二卡位伸缩动力装置采用的电源为12V直流电 源。 与现有的技术相比，本发明的有益效果是： 1、本发明通过在电热锅体上设置通电调节伸缩动力装置，在通电调节连杆机构的 端侧设置通电基块，并在通电插头上设置将导电连板隔断的通电连杆插槽，通过插头腔体 内的压力传感板的传感监测，从而使得通电插头插入插头腔体后才得以通电，从而提升了 电热锅的通电安全性； 2、本发明通过在插头腔体外侧设置卡位伸缩动力装置，通过卡位伸缩连杆机构驱 动相应的卡位板进行调节操作，并在通电插头上开设卡位槽结构，从而使得通电插头的固 定操作更加稳固便捷。 附图说明 图1为本发明的整体装置结构示意图； 图2为图1中的A处局部放大的结构示意图； 其中：1-电热锅体；2-电加热层；3-插头腔体；4-通电插头；5-通电调节伸缩动力装 置；6-第一卡位伸缩动力装置；7-第二卡位伸缩动力装置；8-通电调节连杆机构；9-通电基 块；10-压力传感板；11-导电连板；12-通电连板；13-通电连杆插槽；14-第一卡位伸缩连杆 机构；15-第一卡位板；16-第一卡位垫板；17-第二卡位伸缩连杆机构；18-第二卡位板；19- 第二卡位垫板；20-第一卡位槽；21-第二卡位槽。
