技术摘要：

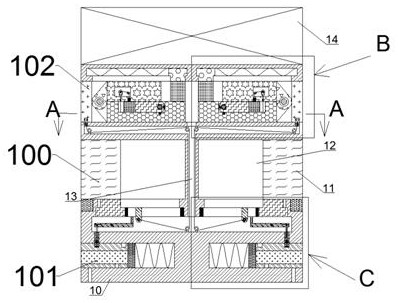

本发明公开了一种带落水自救的水面摄影器材保护装置，包括壳体，所述壳体上端面固定设有摄影器材，所述壳体内设有联动空腔、导线空腔和伸缩杆空腔，所述壳体内设有连通空腔，所述连通空腔贯穿所述联动空腔、所述导线空腔和所述伸缩杆空腔，所述壳体内结构关于所述连通  全部
背景技术：
水上摄影活动是一种普遍的摄影活动，但在进行水上摄影活动时，摄影师往往会 因为海浪造成的船舶颠簸或者因为个人操作失误，导致摄影设备掉入水中，因为落水后对 摄影设备的打捞犹如大海捞针，极其困难，寻找麻烦，潜水打捞成本高，效率低，同时摄影器 材也十分昂贵，会给摄影师造成巨大的经济损失。
技术实现要素：
本发明要解决的技术问题是提供一种带落水自救的水面摄影器材保护装置，克服 亲水打捞苦难，寻找苦难等情况。 本发明是通过以下技术方案来实现的。 本发明的一种带落水自救的水面摄影器材保护装置，包括壳体，所述壳体上端面 固定设有摄影器材，所述壳体内设有联动空腔、导线空腔和伸缩杆空腔，所述壳体内设有连 通空腔，所述连通空腔贯穿所述联动空腔、所述导线空腔和所述伸缩杆空腔，所述壳体内结 构关于所述连通空腔对称，所述壳体内设有开口远离所述连通空腔侧的压力仓和弹射空 腔，所述伸缩杆空腔内设有信号求救装置，所述压力仓内设有水压感应装置，所述弹射空腔 内设有配重装置；所述信号求救装置包括所述伸缩杆空腔上侧内壁内设置的开口向下的第 一滑动空腔，  所述第一滑动空腔内滑动连接有第一滑动块，所述第一滑动块远离所述连通 空腔的端面固定设有第一弹簧，所述第一滑动块下端面固定设有支杆，所述支杆下端面固 定设有第一信号板，所述第一信号板远离所述连通空腔的一侧固定设有第二支撑块，所述 第一信号板内设有开口向上的第二信号空腔，所述第二信号空腔下侧内壁固定设有第二导 电片，所述第二信号空腔后侧内壁上固定设有第一固定旋转轴，所述第一固定旋转轴转动 连接有信号杆，所述信号杆与所述第一固定旋转轴之间设有第二扭簧，所述信号杆靠近所 述连通空腔的端面固定设有第一导电片，所述第一导电片远离所述连通空腔的端面固定设 有信号灯，所述信号杆上侧设有第二信号板，所述第二信号板远离所述连通空腔的端面固 定设有第一支撑块，所述第一支撑块与所述第二支撑块通过连接轴转动连接，所述第一支 撑块与所述第二支撑块之间设有第一扭簧，所述第二信号板内设有第一信号空腔，所述第 一信号空腔下侧内壁设有贯穿所述第一信号空腔下侧内壁的滑行空腔和存储空腔，所述滑 行空腔内滑动连接有阻隔滑块，所述阻隔滑块下端面固定设有第三牵引绳和第三弹簧，所 述第三牵引绳另一端固定在所述第二信号空腔下侧内壁上，所述存储空腔内固定设有所述 信号弹，所述信号弹上端面固定设有第二牵引绳，第一信号空腔左侧内壁固定设有第三导 线轮，所述第一信号空腔后侧内壁转动设有第一固定连接轴，所述第一固定连接轴上固定 设有凸轮配重块、固定轮盘和第二绕线轮，所述固定孔上设有开口向外的固定孔，所述第二 牵引绳绕过所述第二牵引绳固定在所述第二绕线轮上；所述配重装置包括滑动连接在所述 4 CN 111552140 A 说　明　书 2/5 页 弹射空腔内的弹射块，所述弹射块内设有负压气囊，所述弹射块内设有开口向上的第二插 销孔和第一插销孔，所述弹射块内设有开口向下的第二进水空腔，所述弹射块靠近所述连 通空腔的一侧滑动设有弹射板，所述弹射板靠近所述连通空腔的端面固定设有第五弹簧， 所述联动空腔后侧内壁转动设有第二固定旋转轴，所述第二固定旋转轴上固定连接有第一 绕线轮，所述第二固定旋转轴内设有开口向前的棘轮空腔，所述联动空腔前侧内壁转动设 有第二固定连接轴，所述第二固定连接轴上转动连接有反转板，所述第一固定旋转轴与所 述第二固定连接轴之间设有第三扭簧，所述第二固定连接轴内设有开口向后的，所述前侧 内壁固定设有固定轴，所述固定轴上转动连接有棘轮拨片，所述棘轮拨片与所述固定轴之 间设有扭簧，所述联动空腔后侧内壁固定式何有第三固定连接轴，所述第三固定连接轴上 转动连接有旋转版，所述旋转版上端面固定设有挡板，所述旋转版内设有贯穿所述旋转版 前后内壁的第四滑动空腔，所述联动空腔下侧内壁设有贯穿所述联动空腔下侧内壁的第三 滑动空腔，所述第三滑动空腔内滑动连接有插销块，所述插销块插入所述第一插销孔内，所 述插销块上端面固定设有联动杆和第四弹簧，所述联动杆前端面固定设有在所述第四滑动 空腔内滑动连接的滑动杆。 优选地，所述水压感应装置包括固定在所述壳体右端面的气囊，所述压力仓下侧 内壁设有开口向上的滑槽空腔，所述滑槽空腔左侧内壁设有第二感应块，所述滑槽空腔内 滑动连接有第二滑动块，所述第二滑动块左端面固定设有第一感应块，所述第二滑动块上 端面固定设有感压推板，工作室，所述感压推板会因为所述压力仓与外界水压差而移动。 优选地，所述伸缩杆空腔右侧内壁设贯穿所述伸缩杆空腔右侧内壁的开合空腔， 所述开合空腔下侧内壁固定设有旋转轴，所述旋转轴上转动连接有开合门，所述开合门与 所述旋转轴之间设有第四扭簧，所述开合门内设有开口向下的固定插销孔。 优选地，所述联动空腔下侧内壁固定设有第四导线轮，所述导线空腔下侧内壁设 有第一导线轮，所述导线空腔上侧内壁设有第二导线轮，所述导线空腔上侧内壁设有贯穿 所述导线空腔上侧内壁的第二滑动空腔，所述第二滑动空腔内滑动连接有固定插销，所述 固定插销插入所述固定插销孔内，所述固定插销下端面固定设有第二弹簧和第一牵引绳， 所述第一牵引绳绕过所述第一导线轮、所述第二导线轮和所述第四导线轮固定在所述第一 绕线轮上，工作室，所述第一牵引绳拽动带动所述固定插销向下运动从所述固定插销孔内 拔出。 优选地，所述弹射空腔下侧内壁设有贯穿所述弹射空腔下侧内壁的第一进水空 腔，水可通过所述第一进水空腔进入所述负压气囊内。 本发明的有益效果  ：本发明安装在摄影器材上，当摄影器材落水后，装置因为水 压原因启动触发气囊，当器材漂浮至水面后，装置会展开信号灯并发射信号弹，方便摄影师 寻找落水的摄影器材，极大的降低了对落水摄影器材的打捞，同时，可以极大降低摄影师的 经济损失。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 5 CN 111552140 A 说　明　书 3/5 页 这些附图获得其他的附图。 图  1 是本发明实施例的结构示意图； 图  2 是本发明实施例图1中A-A方向的示意图； 图  3 是本发明实施例图1中B处的放大示意图； 图  4 是本发明实施例图1中C处的放大示意图； 图  5是本发明实施例图3中D-D方向的示意图； 图  6是本发明实施例图5中F-F方向的示意图； 图  7是本发明实施例图4中E-E方向的示意图； 图  8是本发明实施例图7中G-G方向的示意图。
