技术摘要：
提供了可插拔光模块、通信系统和可插拔光模块的通信方法。可插拔电连接器(11)可以与光传送设备(92)通信通信数据信号和控制信号。光信号输出单元(13)包括具有相位调制区域的马赫‑曾德尔型光调制器，并输出根据通信数据信号调制的调制光信号(LS)。光强度调整单元(14)可  全部
背景技术：
在光通信系统中，嵌入用于发送/接收光信号的光模块。在这种光模块中，使用了 马赫-曾德尔(Mach-Zehnder)型光调制器(例如专利文献1)。作为马赫-曾德尔型光调制器， 已知其中构成马赫-曾德尔干涉仪的两个光波导之间的相位差相对于施加电压非线性地变 化的光调制器。在这种马赫-曾德尔型光调制器中，在两个光波导中的一个或两个上形成偏 置电压被施加到的偏置电极和数据信号被施加到的调制电极。 偏置电压施加到光波导的另一个示例也是已知的(例如专利文献2)。在这个示例 中，输入光分成两个光波导，并且通过每个光波导传播的分光被多路复用以输出调制的光。 根据输入光的波长来控制供应给两个光波导中的至少一个光波导的偏置电压。此外，调制 光的相位由相位器件电压根据输入光的波长来控制。 还引入了使用马赫-曾德尔型调制器(专利文献3)构成的多值光信号传送器。 同时，例如，在符合诸如SFP(小型可插拔)和XFP的标准的光通信系统中，已经开发 出可插拔光模块的使用。可插拔光模块是可插入光通信装置的插座中并且可从光通信装置 的插座中移除的光收发器。当执行可插拔光模块的控制时，可插拔光模块从用作主机侧的 光通信装置接收控制信息。然后，根据接收到的控制信息执行可插拔光模块的操作切换和 改变。 引用列表 专利文献 专利文献1：日本特开第2004-10187号公报 专利文献2：日本特开第2004-160985号公报 专利文献3：日本特开第2005-326548号公报
技术实现要素：

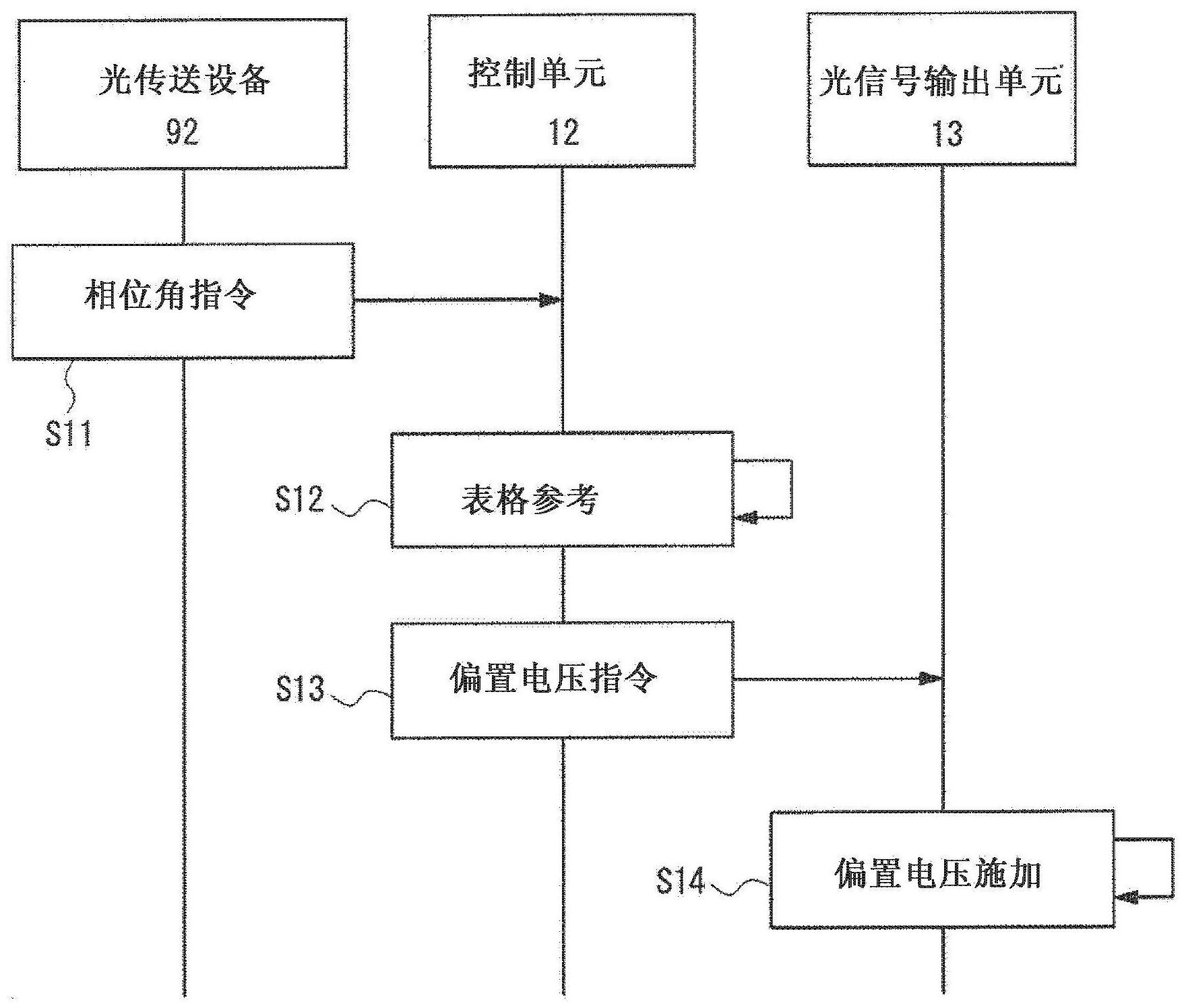

技术问题 然而，发明人已经发现，上述方法存在如下所述的问题。当使用马赫-曾德尔光模 块时，可以通过将偏置电压施加到设置在光调制器的光波导上的电极来控制光调制器的偏 置点。然而，由于嵌入在可插拔光模块中的光调制器之间存在个体差异，所以要施加以相移 相同相位的偏置电压对于每个可插拔光模块是不同的。因此，需要当从光通信装置接收到 改变偏置点的请求时可以自主地执行偏置点的改变操作的可插拔光模块。 5 CN 111555806 A 说　明　书 2/11 页 本发明是鉴于上述情况而做出的，并且其目的在于根据从外部提供的相位角信 息，自主地向可插拔光模块中的光调制器施加适当的偏置电压。 技术方案 本发明的一个方面是一种光模块，其包括：可插拔电连接器，其被配置为能够与光 通信装置通信通信数据信号和控制信号，所述可插拔电连接器可插入所述光通信装置中并 且可从所述光通信装置中移除；光信号输出单元，其包括马赫-曾德尔型光调制器并被配置 为输出根据通信数据信号调制的光信号，在所述马赫-曾德尔型光调制器中相位调制区域 被设置在波导上；光功率控制单元，其配置为能够控制光信号的光功率；可插拔光接收器， 其被配置为能够将从光功率控制单元输出的光信号输出到光纤，所述光纤可插入可插拔光 接收器中并可从可插拔光接收器中移除；以及控制单元，其被配置为控制光信号输出单元 的调制操作和施加到相位调制区域的偏置电压，其中控制单元根据来自可插拔电连接器的 控制信号中包括的相位角信息来确定施加到相位调制区域的偏置电压；以及光信号输出单 元，其将由控制单元确定的偏置电压施加到相位调制区域。 本发明的一个方面是一种光通信系统，其包括：光纤，其被配置为传送光信号；可 插拔光模块，其被配置为将光信号输出到光纤，所述光纤可插入可插拔光模块中并从可插 拔光模块中移除；以及光通信装置，其被配置为控制所述可插拔光模块，所述可插拔光模块 可插入光通信装置中并且可从所述光通信装置中移除，其中所述可插拔光模块包括：可插 拔电连接器，其被配置为能够与光通信装置通信通信数据信号以及控制信号，所述可插拔 电连接器可插入光通信装置中并从光通信装置中移除；光信号输出单元，其包括马赫-曾德 尔型光调制器并被配置为输出根据通信数据信号调制的光信号，在所述马赫-曾德尔型光 调制器中相位调制区域被设置在波导上；光功率控制单元，其被配置为能够控制光信号的 光功率；可插拔光接收器，其被配置为能够将从光功率控制单元输出的光信号输出到光纤， 所述光纤可插入可插拔光接收器中并可从可插拔光接收器中移除；以及控制单元，其被配 置为控制光信号输出单元的调制操作和施加到相位调制区域的偏置电压，控制单元根据来 自可插拔电连接器的控制信号中包括的相位角信息来确定施加到相位调制区域的偏置电 压，并且光信号输出单元将由控制单元确定的偏置电压施加到相位调制区域。 本发明的一个方面是一种可插拔光模块的波长改变方法，其包括：从可插拔电连 接器接收通信数据信号和控制信号，所述可插拔电连接器可插入光通信装置中或从光通信 装置中移除；基于包括在所述控制信号中的相位角信息来确定施加到在马赫-曾德尔型光 调制器中设置的相位调制区域的偏置电压；基于所确定的偏置电压和所述通信数据信号来 调制来自光源的光，以产生所述光信号；控制光信号的光功率；并经由可插拔光接收器将所 述光功率被控制的所述光信号输出到所述光纤，所述光纤可插入所述可插拔光接收器中并 且从所述可插拔光接收器中移除。 有益效果 根据本发明，可以根据从外部提供的相位角信息自主地向可插拔光模块中的光调 制器施加适当的偏置电压。 附图说明 图1是示意性地示出根据第一示例性实施例的可插拔光模块的配置的框图； 6 CN 111555806 A 说　明　书 3/11 页 图2是示出嵌入了根据第一示例性实施例的可插拔光模块的光通信系统的主要部 分的配置示例的框图； 图3是示出根据第一示例性实施例的控制单元的配置的框图； 图4是示出根据第一示例性实施例的控制单元的表格的内容的图； 图5是示出根据第一示例性实施例的光信号输出单元的配置示例的框图； 图6是示意性地示出根据第一示例性实施例的光调制单元的配置的图； 图7是当从光纤侧观察根据第一示例性实施例的可插拔光模块时的立体图； 图8是当从光通信装置侧观察根据第一示例性实施例的可插拔光模块时的立体 图； 图9是示出根据第一示例性实施例的可插拔光模块的偏置点改变操作的顺序图； 图10是示意性地示出根据第二示例性实施例的可插拔光模块的配置的框图； 图11是示意性地示出根据第二示例性实施例的光信号输出单元的配置示例的框 图； 图12是示意性地示出根据第二示例性实施例的光调制单元的配置的图； 图13是示出根据第二示例性实施例的控制单元的表格的图； 图14是示出根据第二示例性实施例的可插拔光模块的偏置点改变操作的顺序图； 图15是示意性地示出根据第三示例性实施例的可插拔光模块的配置的框图； 图16是示出根据第三示例性实施例的光信号输出单元的配置示例的框图； 图17是示出根据第三示例性实施例的控制单元的表格集合组的图；和 图18是示出根据第三示例性实施例的可插拔光模块的波长改变操作的顺序图。
