技术摘要：
管型母线支柱绝缘子更换工具，涉及电力工具技术领域。本发明是为了解决在进行支柱瓷绝缘子更换工作时传统，传统方法容易受相邻的带电部位及安全距离制约、且工作强度大的问题。本发明所述的管型母线支柱绝缘子更换工具，能够对支柱瓷绝缘更换工作进行辅助，当工具整体  全部
背景技术：
电力行业对运行设备的要求中《，72.5kV及以上电压等级支柱瓷绝缘子运行规范》 明确了：当高压支柱瓷绝缘子运行时间达到20年及以上时，高压支柱瓷绝缘子应报废更换。 由于受变电站设计和规模的影响，在进行支柱瓷绝缘子更换工作时，需要利用大 型施工器具进行施工。但是，当遇到特殊环境时，大型施工器具无法进入到工作现场，这就 给更换工作带来了极大的困难。 这种情况下，采用传统的施工方法，即在作业现场搭脚手架，采用人力的方法进行 更换工作。这样施工，一来是工作强度大，二来是安全性差。施工现场受相邻的带电部位及 安全距离制约，对施工极为不利。
技术实现要素：

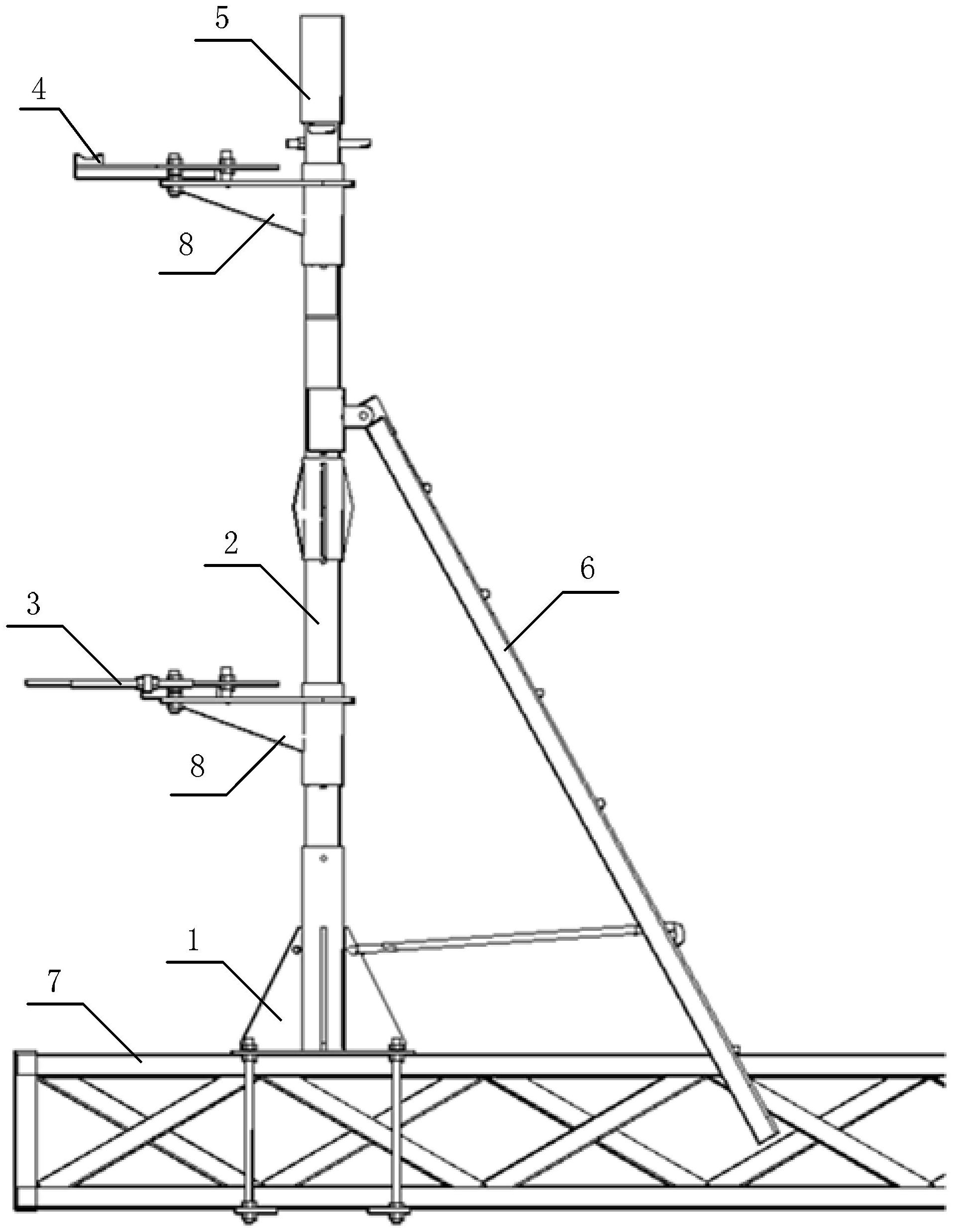

本发明是为了解决在进行支柱瓷绝缘子更换工作时传统，传统方法容易受相邻的 带电部位及安全距离制约、且工作强度大的问题，现提供管型母线支柱绝缘子更换工具。 管型母线支柱绝缘子更换工具，包括：基座、主臂、绝缘子夹板、管母托板和吊装 臂；基座用于固定在管型母线支柱的横梁上，主臂固定在基座上、且主臂与横梁相互垂直； 绝缘子夹板和管母托板均通过托架与主臂相连，托架能够沿在主臂上下滑动、还能够以主 臂为转轴旋转，托架通过托架定位销固定在主臂上；吊装臂固定在主臂顶端、能够以主臂为 转轴旋转。 进一步的，上述基座包括：基座支撑管、基座钢板、N个基座托板、N个基座固定螺栓 和主臂定位销，N为正整数；基座支撑管垂直固定在基座钢板的上表面，基座支撑管的外侧 壁与基座钢板的上表面之间设有多个基座加强筋板、且多个基座加强筋板沿基座支撑管的 外圆周均匀分布，基座钢板上开有N个连接孔、N个连接孔沿基座钢板的边缘均匀分布，每个 基座托板上也开有一个连接孔，N个基座托板均位于基座钢板下方，N个基座托板分别与N个 连接孔一一对应、且基座托板上的连接孔分别与其对应的基座托板上的连接孔正对，每个 基座固定螺栓穿过两个相互正对的两个连接孔、N个基座固定螺栓将基座钢板和N个基座托 板相连，基座固定螺栓的两端分别通过螺母与基座钢板和基座托板相连；主臂的末端插入 基座支撑管、并通过主臂定位销使得主臂与基座支撑管之间相对固定。 进一步的，上述主臂包括：下节主臂、上节主臂和连接管；连接管同时套接在下节 主臂顶端和上节主臂下端的交界处、并通过连接管定位销与下节主臂和上节主臂固定连 接，连接管外圆周上均匀分布有多个主臂加强筋板，上节主臂上设有多个牵引环，且牵引环 靠近上节主臂顶端。 进一步的，上述托架包括：托架支撑管、托架固定板、托架托板和调节螺栓；托架固 定板上开有管孔，托架支撑管的顶端穿过该管孔与托架固定板固定连接，托架支撑管套接 4 CN 111555177 A 说　明　书 2/4 页 在主臂外部，托架固定板上表面设有M个调节螺栓，托架托板上开有M个条形孔，M个调节螺 栓上端分别穿过M个条形孔，调节螺栓通过螺母与托架托板相连，条形孔长度方向与托架固 定板长度方向同向，M为正整数，托架支撑管外圆周面与托架固定板的下表面之间、以及托 架托板下表面均设有托架加强筋板；绝缘子夹板和管母托板均与各自对应的托架上的托架 托板外端固定连接。 进一步的，上述绝缘子夹板包括：扣板和扣板调节螺栓，扣板为“U”形，扣板的两端 分别通过扣板调节螺栓与其对应的托架托板外端相连。 进一步的，上述托架定位销外部套有轴承，托架支撑管坐落在轴承外。 进一步的，上述吊装臂包括：吊装臂支撑管和吊环；吊装臂支撑管为底部开口的圆 筒形结构，主臂顶端从吊装臂支撑管为底部开口伸入至吊装臂支撑管内部，吊装臂支撑管 外表面向外延伸有吊装臂加强主筋板，吊装臂加强主筋板两侧分别设有吊装臂加强副筋 板，吊环挂接在吊装臂加强主筋板的外端。 进一步的，上述管型母线支柱绝缘子更换工具还包括：爬梯、卡套和防滑拉杆；爬 梯顶端通过卡套与主臂固定连接，爬梯底端架设在横梁上，防滑拉杆的一端与基座加强筋 板相连，防滑拉杆的一端与爬梯相连。 进一步的，所述卡套为圆筒形结构，卡套套接在主臂上，卡套外侧壁设有连接环， 爬梯顶端通过连接环与卡套相连，卡套通过卡套定位销固定在主臂上。 进一步的，上述管型母线支柱绝缘子更换工具还包括两根牵引绳，牵引绳的一端 通过牵引环与连接主臂相连，牵引绳的另一端与工作环境底面相连，两根牵引绳长度方向 相互垂直。 本发明所述的管型母线支柱绝缘子更换工具，能够对支柱瓷绝缘更换工作进行辅 助，当工具整体完成总装后，利用管母托架将管母托起，再利用绝缘子托架将支柱瓷绝缘子 托起，转至可吊装位置，用吊装臂将支柱瓷绝缘子吊至地面(安装时按相反顺序进行)，安装 方便、操作简单，并可保障作业范围内的安全距离、降低环境影响，降低安全风险，提高工作 效率。同时，本发明结构简单、安装拆卸方便，安装时两人即可完成，减轻了作业人员的劳动 强度，提高了工作效率，同时在安全上提供了可靠的保障。 附图说明 图1是本发明所述的管型母线支柱绝缘子更换工具整体结构示意图； 图2是基座结构示意图； 图3是主臂结构示意图； 图4是绝缘子夹板与托架结构示意图； 图5是管母托板与托架结构示意图； 图6是吊装臂结构示意图； 图7是爬梯结构示意图； 图8是管型母线支柱绝缘子更换工具立体结构示意图。
